إخواني أنا مبتدئ واريد أن احترف مجال صيانة الشاشات، لذا أقوم بجمع المعلومات.
هناك موقع رئيسي اعتمد عليه هو:
http://www.repairfaq.org/REPAIR/F_Repair.html
وأيضا هناك مصادر متفرقة، ما أريد فعله هو أنني كلما صادفت معلومة وفهمتها وشعرت أنها مفيدة سأضعها هنا، وهذه دعوة مفتوحة للجميع لكي يدلو بدلوهم أو يصححوا ما أسيء فهمة.
المعلومات ستكون عشوائية وليست ذات تسلسل معين، وقد نتطرق لنفس النقطة عدة مرات من زوايا مختلفة.
أرجو أن تعم الفائدة على الجميع.

عندي مشاكل يا جماعة واتحايل على الجهاز لكي اضع ما اريد قوله، سامحوني لسوء مظهر الموضوع لكن ذلك لاسباب خارجة عن الارادة.

[م.وليد الفرا]

المعلومة #001
إذا كان الخلل في بورسبلاي الشاشة، ماذا تفعل:
(1) أول شيء يجب أن تقوم به هو ضبط ساعة الفحص على DC Volt على أعلى مدى وهو 1000 فولت، ثم ضع السلك الأسود لساعة الفحص على المبرد المحيط باللاين أو على أي ارضي مناسب وضع السلك الأحمر على الطرف الأوسط لترانزيستور الشوبر المُشار إليه بالسهم الخضر في الصورة التالية:

كما تلاحظ في الصورة، فان السهم الأخضر الذي يشير إلى الطرف الأوسط لترانزيستور الشوبر مكتوب عليه كلمة DRAIN وهذا الطرف معروف لترانزيستور الموسفيت، حيث أن معظم الشاشات اليوم تستخدم موسفيت ليعمل كترانزيستور الشوبر (التقطيع). وغالبا إن لم يكن دائما يكون الطرف الأوسط له هو الـ DRAIN، حيث أن أي موسفت يكون له كما يعلم الكثير 3 أطراف هي: السورس SOURCE ويرمز له بالرمز S والدرين DRAIN ويرمز له بالرمز D والقيت GATE ويرمز لها بالرمز G.
عادة تتم طباعة هذه الرموز الثلاثة أو اثنان منها على الأقل اسفل أطراف الموسفيت حيث تجد G D S. أنت ما عليك الآن وكخطوة أولى إلا أن تقيس الجهد دي سي على الطرف الأوسط D للموسفيت الذي هو ترانزيستور الشوبر للبور سبلاي.
يجب أن تجد قيمة الجهد حوالي 300 فولت أو اكثر قليلا.

[م.وليد الفرا]

للعلم فقط، يظهر في الصورة محول الشوبر الذي يكثر الحديث عنه وهو يشبه شكلاً المحول العادي وهو في الصورة عبارة عن المحول الأصفر ودائما يكون له هذا الشكل واللون في أي شاشة بل في أي بور.
إذا وجدت ال 300 فولت على الطرف الأوسط للموسفيت فهذا يدل على أن كل ما قبلها سليم وعليك الانتقال للخطوة 2، والمقصود بما قبلها ما يلي:
أ- أن جهد الشبكة 220 فولت اي سي سليم ويدخل بنجاح إلى الشاشة.
ب-أن الفيوز سليم.
ج- أن الثيرميستور والفاريستور سليمان.
د-أن قنطرة التوحيد الابتدائية الرئيسية سليمة وتقوم بوظيفتها على الوجه الحسن.
هـ أن مكثف الترشيح الكبير والرئيسي سليم.
إن لم تجد ال 300 فولت عليك فحص كل ما سبق.
(2) الآن ال300 فولت موجودة فهذا يعني أن البور مُوقف عن العمل لاسباب أخرى، لذا عليك أن تذهب إلى للكشف عن دائرة البدء Start up circuit، وقبل الخوض في عملية الكشف عن دائرة البدء احب أن أعطى لمحة بسيطة عن هذه الدائرة ودورها في تشغيل البور.
أي بور في الشاشات الحديثة يحتوي على أي سي تقوم بإصدار إشارات التقطيع إلى موسفيت الشوبر وتنظم هذه العملية حسب الحاجة حيث تقوم بمراقبة أحد الجهود الناتجة من البور وتعدل عرض النبضة المرسلة لترانزيستور الشوبر حب الحاجة، لكن هذه الاي سي عادة ما يتم تشغيلها من البور سبلاي نفسه، لكن تعال وفكر معي، نحن الآن نريد الضغط على مفتاح الشاشة لتشغيلها ولكي يشتغل البور يجب أن تشتغل هذه الاي سي، لكن هذه الاي سي لا تشتغل إلا إذا اشتغل البور لأنها تأخذ جهد التشغيل منه!! مشكلة!! ما العمل؟
عمل مصممي الشاشات على بناء دائرة إلكترونية بسيطة خاصة لحل هذه المشكلة تسمى دائرة البدء، حيث تقوم هذه الدائرة بتغذية أي سي التحكم بالجهد اللازم لتشغيلها قبل أن يشتغل البور نفسه، هذا الجهد مأخوذ مباشرة من قنطرة التوحيد الابتدائية المتصلة بالمكثف الكبير، باختصار من الطرف الموجب لكثف الترشيح الكبير مرورا بمقاومة ما لتحديد شدة التيار وقد تجد مكثف ترشيح آخر صغير إلى طرف دائرة البدء في الاي سي. في بعض الأحيان تجد انهم اخذوا مباشرة من جهد الشبكة 220 المتردد ووحدوه بواسطة ديود واحد ومكثف صغير إلى المقاومة إلى طرف دائرة البدء في الاي سي.
قيمة هذا الجهد بحدود 12 فولت دي سي، بعض الخبراء يقولون انه يتراوح ما بين 18 إلى 30، أنا أقول –علشان ما نزعل حد- يجب أن تتراوح من 12 إلى 30 فولت دي سي.

[م.وليد الفرا]

اكثر من 70% من بورات الشاشات (التي رأيتها) تستخدم الاي سي 3842 ، ودائرة البدء في هذه الاي سي هي الطرف رقم 7، انظر الصورة:

لاحظ في الصورة أعلاه طريقة ترتيب الأطراف من 1 إلى 8، ولاحظ أيضا أن السهم الأخضر يشير إلى الطرف رقم 7 وانه مكتوب بجوار السهم PIN #7 START UP أي الطرف رقم 7 دائرة البدء.
إذن بعد أن تتأكد من وجود 300 فولت دي سي على الطرف الأوسط لموسفيت الشوبر عليك الانتقال فورا إلى الطرف رقم 7 للاي سي 3842 لتتأكد من وجود 12 إلى 30 فولت دي سي.
إذا وجدت الجهد على الطرف 7 فهذا يعني انك ستنتقل (الى رحمته تعالى) إلى الخطوة رقم 3، وإذا لم تجد فعليك الرجوع من الطرف 7 مع الخطوط إلى أن تصل إلى مصدرها، فلابد انك ستجد أن مقاومة مفتوحة open أو شيئا ما. وقبل أن اعرض عليك بعض المخططات لدائرة البدء احب أن الفت انتباهك إلى انه لو كانت الاي سي ليست 3842 أو عائلتها، فما عليك فعله هو أن تضع رقم هذه الاي سي في جوجل أو ما شابه وتبحث عن الداتا شيت لها وتعرف أين هو طرف دائرة البدء لهذه الاي سي، وان كنت ممن لا يجيدون الإنجليزية فعليك أن تستعين باخوتك في المنتدى.

[م.وليد الفرا]

المخطط التالي مأخوذ من شاشة كومباك موديل Compaq V75 - 623T:



لاحظ:
الخط الأزرق الممتد من الطرف 7 للاي سي 3842 مرورا بالمقاومتين R602 & R603 وكل منهما قيمتها 56 كيلو 3 وات ثم إلى المكثف الكبير مباشرة. الآن إذا لم تجد الجهد على الطرف 7 يكون من المؤكد وجود فتح في إحدى هاتين المقاومتين لا محالة.

[م.وليد الفرا]

وهذا جزء من مخطط شاشة نوع LG T710PH مطابق تماما لنفس الفكرة:

لاحظ مسار الخط الأحمر من القنطرة مرورا بمقاومة تحديد التيار، وهي المقاومة R904 وقيمتها 39 كيلو 2 وات ثم إلى دائرة البدء المتمثلة في الطرف رقم 7 من الاي سي 3842.
لو استعرضت 10 مخططات أخري لشاشات يستخدم فيها البور سبلاي الاي سي 3842 ستجد نفس الفكرة.

[م.وليد الفرا]

نأتي الآن للبورات التي تستخدم أي سي خلاف ال 3842، كتلك التي تستخدم أي سي من العائلة STR:
يوجد من هذه العائلة أشكال مختلفة، لكن بالرجوع للداتا شيت يمكنك معرفة الطرف الممثل لدائرة البدء START UP، تتبع هذا الخط ستجد انك إما أن تصل إلى قنطرة التوحيد أو الطرف الموجب للمكثف الكبير عبر مقاومات، أو ستصل إلى خط الفاز 220 فولت متردد عبر ديود ومقاومة على التوالي كما في الشاشة التالية:

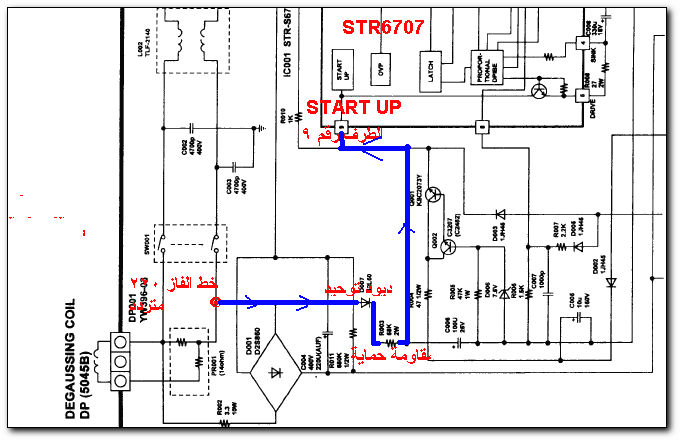

هذه الشاشة هي DAEWOO 1424S، وتلاحظ ان الطرف رقم 9 من الاي سي STR6707 والممثل لدائرة البدء متصل مناشرة بخط الفاز عبر ديود توحيد ومقاومة حماية لتحديد شدة التيار.
(3) نصل إلى هذه الخطوة إذا كانت كل الجهود المُقاسة في الخطوات السابقة سليمة.
هنا يكون الخلل في أحد الاحتمالات الثلاثة التالية:
نكمل بمشيئة الله في الحلقة القادمة
أي تعديل أو إضافة أو تصويب يكون على الرحب والسعة
ملاحظة: إذا أعجبك المقال يا أخي وشعرت انه أضاف إليك ولو شيئا يسيرا فارجو ان تترحم على ابي الذي كان له كل الفضل علي، بارك الله فيك.
واخيرا تقبلوا فائق احترامي وتقديري
أنا احبكم جميعا في الله
أخوكم مهندس ابوالقاسم
