مؤشر مستوى شحن البطارية 12v .
دائرة المؤشر تعمل على الدائرة المتكاملة lm3914 . واثناء شحن البطارية 12v تقوم الدائرة بمراقبة جهد البطارية وتحديد

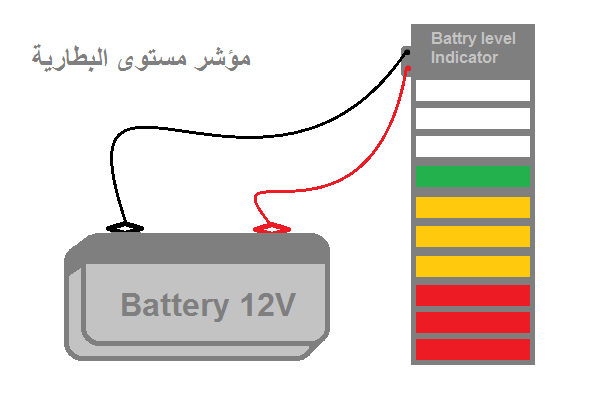

مستوى شحن البطارية بواسطة مجموعة الليدات الموجود في الدائرة ويبدأ تحديد مستوى شحن البطارية باضاءة اللمباة بشكل تصاعدي من مجموعة الالوان الحمراء ثم البرتقالي ثم الاخضر وعن اكتمال الشحن تضئ اخر لمبة خضراء في مجموعة الليدات، مع العلم انه يجب اولاً عند تصميم مؤشر البطارية وضع قيم كلاً من المقاومتين المتغيرتين الموجوداتين في تصميم الدائرة على البطارية التي تستخدمها في المشروع.
وتستطيع تنزيل تصميم الدائرة الالكترونية على برنامج circuit wizard اسفل الشرح .
تصميم الدائرة
المقصود بعدد البطاريات الموجودة في الدائرة؛ هو فقط التعويض عن إختلاف مستويات شحن البطارية اثناء عملية الشحن .
وتستطيع ان تجد قيم المكونات في تصميم الدائرة او التصميم على البرنامج .
تسطيع ايضاً تجعل الدائرة تقوم بمهمة اخرى الا وهي فصل البطارية عند اكتمال عملية الشحن وذلك بواسطة وضع ترانزستورpnp توصل قاعدته بمقومة ثم باخر لمبة خضراء تدل على اكتمال الشحن، ثم توصل ريلية بالترانزستور وتجعله كاسويتش للريليه وتجعل الريلية تفصل الشحن عن البطارية ( ضع دايود على اطراف الريليه بعكس التيار الداخل للريليه وذلك لحماية الترانزستور من الملف الداخلي للريليه ) .
تنزيل تصميم الدائرة على برنامج Circuit Wizard
ولتنزيل النسخة المجانية من برنامج Circuit Wizard .
