[م.وليد الفرا]

السلام عليكم ايها الاخوة الاعزاء

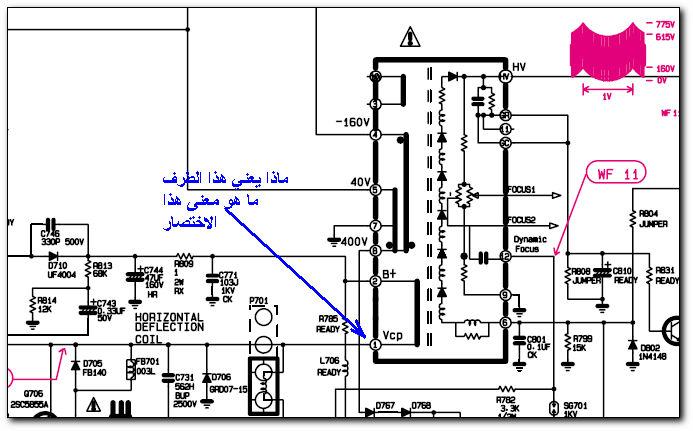

الشكل التالس هو عبارة عن محول اللاين وله اطراف:


انا اريد ان اعرف ما معنى الطرف Vcp
ما هي وظيفته، هو يغذي اشياء كثيرة من ضمنها احد اطراف اي سي الافقي.
بارك الله فيكم

[samer22]

أخي وليد هذا الخط هو مخرج الملف الأبتدائي للاين ويتصل بكولليكتور ترانزيستور اللاين وعبره يجري تقطيع الجهد بالتردد الأفقي ومنه يتغذى الطرف الموجب للملف ألأفقي في الديفلاكشن
كذلك يتصل هذا الخط بالقسم المسؤول عن ضبط الأتساع الأفقي في الشاشة وتؤخذ منه أيضا اشارة نبضة الأطفاء أو Horizontal blanking التي تصل الى أيسي العمليات
ما لا أعرفه هو هذا الأختصار vcp وما الكلمات المشتق منها وأنا بصراحة لم أره يستخدم الا في هذا المخطط فقط وأرجو أن يفيدنا أحد به

[م.وليد الفرا]

اخي سامر
اشكرك على الرد واضيف ما يلي:
اخي انا افهم جيدا دائرة البور سبلاي في الشاشة وافهم نفس الفكرة المستخدمة في اللاين
وافهم تركيب الشاشة (الزجاجة) من الداخل ومدافع الالوان وامور كثيرة متفرقة، لكنني لا اخفيك انني لا افهم الكثير من النقاط مثل:
(1) ما دخل الكونترولر باشارة الاطفاء
انا اعرف ان اشارة المسح الافقي تخرج اساسا من مذبذب داخل اي سي الافقي لتصل الى قاعدة ترانزيستور صغير ليقدمها الى محول ملائمة ثم الى قاعدة ترانزيستور اللاين النتصل بالملف الابتدائي لمحول اللاين. هذه الاشارة تكون لها شكل اسنان المنشار، الخط المائل الصاعد هو الذي يصنع تحريك الشعاع الالكتروني من يسار الشاشة الى يمينها ليرسم خطا على الشاشة، والخط العمودي هو القطع ، انا لا ادري كيف تتم اعادة الشعاع الى اليسار من جديد (انا اعرف ان هذه الاعادة والشعاع مطفي هي ما نسميه الاطفاء).
(2) انت ذكرت ان ((كذلك يتصل هذا الخط بالقسم المسؤول عن ضبط الأتساع الأفقي في الشاشة وتؤخذ منه أيضا اشارة نبضة الأطفاء أو Horizontal blanking التي تصل الى أيسي العمليات))
ما هو القسم المسؤول عن ضبط الاتساع وكيف يتم تمييزه على بورد الشاشة (انا سمعت وقرأت القليل عن ال S-correction and E/W-correction) فلماذا يتصل الملف الابتدائي بهذا القسم
انا حاولت دراسة اي سي الافقي لمعرفة هذه الامور لكنني لا اعتقد انني سأصل الى نتائج مرضية.
(3) هناك سلكين سميكين يكونان ملفوفين حول قلب اللاين ويتصلان بنقاط ضمن البور سبلاي، لماذا؟
ارجو توضيح ما امكن من هذه النقاط وبارك الله فيك

[samer22]

السلام عليكم
أخي وليد ربما كان القصد في اجابتي السابقة امتحان معلوماتي أكثر من الرد عليك لعل أحدا يصحح لي أخطائي أو يزيد على معلوماتي وكذلك الأمر الآن
قد تكون تسمية نبضة الأطفاء خاطئة فهي في الحقيقة نبضات أفقية Horizontal pulses وهي نبضات تتولد على أساسها فترة الأطفاء الأفقي وفيها يتوقف عمل مكبرات الألوان وهي أيضا تؤخذ كمرجع للمقارنة بها فنحتاج اليها مع نبضات الأفقي من كابل الداتا لنزامن تردد المذبذب الأفقي كذلك يحتاجها المايكرو لضبط التحكم بمختلف أوضاع الشاشة كالأفقي والرأسي ورسم المينيو وبنفس المبدا أيضا تستخدم نبضات الرأسي V.puls
بالنسبة لخطوط رسم الشاشة يكون لدينا اشارتي سن منشار ألأولى للرسم الأفقي والثانية للأنحراف العامودي
ارتفاع اشارة سن المنشار ألأولى يتمثل جهدا في ملفات الأنحراف الأفقي فأخفض نقطة فيه توجه الشعاع الى أول الشاشة ويبدأ بالأنتقال الى الجهة الثانية مع ارتفاع اشارة سن المنشار وتماثل أعلى نقطة فيها وصول الشعاع الى الجهة الثانية من الشاشة. ثم تعود العملية مرة ثانية ولكن عندها تكون اشارة سن المنشار الثانية قد ارتفعت أكثر فيتم رسم خط جديد . وأثناء فترة هبوط اشارتي سن المنشار نكون في فترة الأطفاء
بالنسبة لضبط الأتساع الأفقي ففي التلفزيون نستخدم مكثفين أو ثلاثة ولكن في الشاشة نستطيع أن نسميه قسما لأنه مطور كثيرا للتعامل مع مختلف الريزولوشن
وهو مجموعة من المكثفات تتوضع على خطي ملفات ألأنحراف الأفقي للتحكم بالأتساع وقد نستخدم عدة مكثفات تتحكم بها موسفيتات لتوصيلها وفصلها حسب اختلاف الريزولوشن أنظر الى مخطط الشاشة الذي وضعت صورة منه في هذه المشاركة
أما بالتصحيح الأفقي فنسعى الى تصحيح اتساع الأفقي بالتزامن مع مستوى الأنحراف الرأسي وعادة توخذ اشارة V.ramp من القسم الرأسي لذلك
يبقى استخدام سلكين ملفوفين على محول اللاين وهما يتصلان بعد توحيد الجهد المتولد فيهما بالمذبذب في دارة التغذية وبذلك نستطيع أن نخفف من قدرة هذه الدائرة في حال كانت الشاشة ستاند باي
أخيرا أتوسل من الأخوة الأعضاء عدم البخل علينا بالتصحيح وألاضافة

[م.وليد الفرا]

اخي الغالي سامر
اشكر لك اهتمامك وادعو الله من كل قلبي ان يزيدك علما وان يمكن لك في الارض وان تكون من اهل الجنة
اهم معلومة في كلامك هي قصة المكثفات التي تتحكم بها موسفيتات لادخالها او اخراجها من الدائرة للتحكم بالاتساع
وانا اعتب واضم صوتي الى صوتك الى السادة الافاضل العارفين ونرجو ان يقدمو لنا ما لديهم من معلومات كزكاة علمهم الذي منّ الله به عليهم ولم يكن لهم الفضل في حيازته بل هداهم اليه الله عز وجل.
انا سأعود الى المخطط الذي اشرت اليه وارى قصة المكثفات هذه واعرض ما اتوصل اليه للاخوة الزملاء الاكارم
الى اللقاء باذن الله وتوفيقه

[samer22]

أهلا أخي وليد وشكرا على كلماتك
أحسست أن بعض ما قلته لم يقنعك فأرجو أن تؤكد ذلك لنتوسع بالنقاش
ولاحظت أيضا اهتمامك بقولي عن الموسفيتات التي تتحكم باضافة مكثفات على الخط السالب لملفات الأنحراف الأفقي فهل تذكر سؤالك عن زيادة ريزولوشن الشاشة؟

[م.وليد الفرا]

نعم بالضبط، احمد الله عز وجل على هذا التواصل الروحي بيننا
انا اعتزم البحث بكل ما اوتيت من قوة حول نقاط تهم فني الشاشات ويجب ان يفهمها
ووالله كان عندي الوقت بعد عصر هذا اليوم لاكتب بعض الاشياء التي يعود الفضل الاول والاخير -بعدالله- لك لكن حصلت ظروف لم اتوقعها وتركت البيت وخرجت
المشكلة انه ايضا وصلني للتو 4 شاشات ومن المؤكد انني سأنشغل بصيانتهم لكنني ادعو الله ان يمكنني من الانتهاء منهم بسرعة لاعود الى النقاش الممتع معك، ولا يفوتني ان اذكرك بحاجتي الى مساعدتك
والسلام عليكم ورحمة الله وبركاته

[bomunder]

مناضرة قيمة استفدت منها الكثير بارك الله فيكم ونطلب المزيد وياريت الدعم المصور ان امكن وخاصة لاطراف اللاين واسمائها ومكونات خطوطها مع ذكر الاسماء بين قوسين بالانجليزي لان بالعربي تختلف من دولة عربية الى اخرى
