حل مسألة TRANSISTOR DARLINGTON

[mouhssine ben h]

[flaxder]

ارجو الترجمه مش ده فرانساوي

[mouhssine ben h]

المشاركة الأصلية كتبت بواسطة flaxder

ارجو الترجمه مش ده فرانساوي

نعم فرنساوي

اول سؤال : يقول ماهو نوع هده الدائرة هو transistor darlignton

السؤال الثاني : لدينا Vb1=Vb2=0,7V احسب Ve2 ?

السؤال الثالث : يقول Q2 لديه beta 2 = 150 ; أحسب Ic1 تيار المجمع الخاص ب Q1 ?

السؤال الرابع : يقول أحسب Ib1 تيار القاعدة الخاص ب Q1 علما ان beta 1 =100 hg الخاص ب Q1 ?


السؤال الخامس : يقول احسب بيتا الكلية لهده الدائرة Beta de montage ?

السؤال السادس : ما هو دور هده الدائرة ?

[Omar Mekkawy]

ده حل السؤال الثاني :



راح أرفع باقي الحلول لما أخلصها إن شاء الله

[Omar Mekkawy]

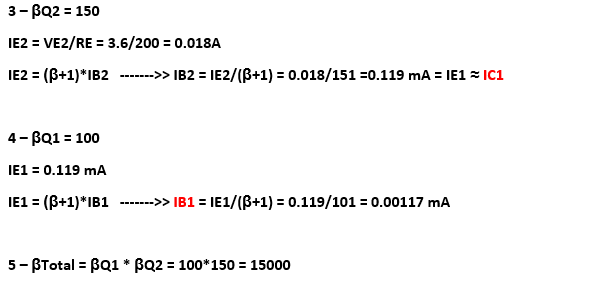

حل باقي الأسئلة ( لكن حاول أن تتأكد من حلي ربما يكون به خطأ )



السؤال السادس : ابحث عنه بجوجل ( سؤال نظري ) حاول تبحث عنه وافهمه.

[mouhssine ben h]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

ده حل السؤال الثاني :



راح أرفع باقي الحلول لما أخلصها إن شاء الله

ربنا يكرمك
شكرا لك على المسااااعدة

[mouhssine ben h]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

حل باقي الأسئلة ( لكن حاول أن تتأكد من حلي ربما يكون به خطأ )



السؤال السادس : ابحث عنه بجوجل ( سؤال نظري ) حاول تبحث عنه وافهمه.

اكرمك الكريم شكراً لك على المجهوووود
حفظك الله ورعااك

[mouhssine ben h]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

حل باقي الأسئلة ( لكن حاول أن تتأكد من حلي ربما يكون به خطأ )



السؤال السادس : ابحث عنه بجوجل ( سؤال نظري ) حاول تبحث عنه وافهمه.

لقد طبقت الدائرة في برنامج CIRCUIT WIZARD ولكن لم تعطي نفس النتيجة
