مسابقة تصميم ابسط دائرة مفتاح الكتروني (on/off)

[نعيم البديري]

السلام عليكم ورحمة الله // رمضان كريم تقبل الله اعمالكم
وصف الدائرة :
مفتاح الكتروني بمخرج ريلي يعمل عن طريق الضغط بمفتاح بش بتن.
شروط التصميم :
1- استخدام ترانزستورات فقط (بدون متكاملات بدون مراجيح بدون بك او اردوينو بدون عدادات )
2- استخدام الدخل بش بتن سويج واحد فقط للتشغيل والتوقف (on/ off)
3- ضغطة تجعل المفتاح (on) والضغطة الثانية تجعله (off)
4- زمن الضغط على البش بتن لايؤثر في نتيجة العمل ان كان طويلا ام قصير وهذه اهم نقطة في التصميم .
5- عدد الترانزستورات المستخدمة بالتصميم لايزيد عن اربعة ترانزستور .
6- الريلي المستخدم (متلامسة متحركة واحدة ويستخدم للحمل فقط ) بمعنى لاتستخدم متلامسات مساعدة اخرى بالتصميم .
الغاية من المسابقة : تحريك الافكار وعدم الاعتماد على الدوائر المتكاملة الجاهزة // قد يقول احدكم ولماذا هذا الجهد وهذا الوقت المهدور في تصميم مثل هذه الدائرة التي هي من ابسط الدوائر التي ممكن تصميها باستخدام العديد من المتكاملات .. الجواب كما تم ذكره اعلاه هو ان نتعلم ونفهم الفكرة وكيف تتم معالجة الاخطاء والعقبات التي ممكن ان تواجه الهاوي (المصمم) لكي يكون اكثر احترافا واكثر خبرة .

اي استفسار قبل البدء بالتصميم يمكنكم ذالك والدعوة عامة لجميع الهواة والمبتدئين والخبراء ايضا لاننا سنستفاد حتما من خبرتهم وملاحظاتهم .

[flaxder]

ممكن استخدام عناصر اخري مكثف او موحد اوزينر مثلا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة flaxder

ممكن استخدام عناصر اخري مكثف او موحد اوزينر مثلا

بالتاكيد نعم استاذ flaxder بدون هذه العناصر والمقاومات والمصدر لايمكن بناء دائرة : الشرط واضح وهو العنصر الرئيسي (الترانزستور ) وليس المتكاملات اي كان نوعها .. تحياتي لك .

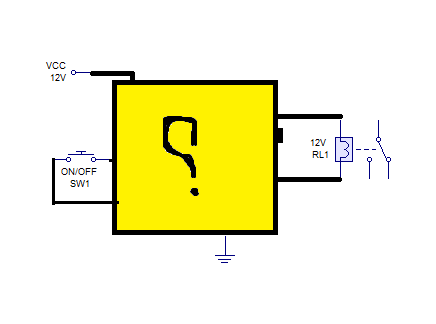

ولتمثيل التصميم بشكل توضيحي (المطلوب هو بناء دائرة داخل الجزء الاصفر) لتؤدي العمل حسب الشروط المذكورة اعلاه .

[gh-b]

ممكن استعمال ترانزستور واحد ؟
و كمان تغيير مكان الزر

[flaxder]

معذره اشرح الشرط الرابع

[Sallam]

المشاركة الأصلية كتبت بواسطة flaxder

معذره اشرح الشرط الرابع

أعتقد الشرط الرابع القصد منه

عند الضغط على السويتش الريليه ولا تتغير حالتها مع استمرار الضغط ولا تتغير الحالة إلا عند تحرير المفتاح وضغطه من جديد

يعني الضغطة الطويلة لن تجعل الخرج يتذبذب بل يستقر عند حالة واحدة إما ON or Off

[Sallam]

باستخدام 3 ترانزستور يمكن تحقيق المطلوب بحيث عند الضغط على المفتاح وتأمين تيار لقاعدة ترانزستور ليقوم بجعل ترانزستور تاني بعمل مسك وعند الضغط مرة ثانية يقوم ترانزستور ثالث بفصل الترانزستور المسك ليفصل.

يوجد هكذا دارات على النت ولكنها لا تعمل بشكل جيد بل تحتاج الى تعديل لتحقيق الدارة التي يريدها استاذنا المحترم نعيم البديري.

سأحاول من خلال برامج المحاكاة تجريب الدارات وتعديلها ليتحقق المطلوب.

أشكرك وبالتوفيق

[Sallam]

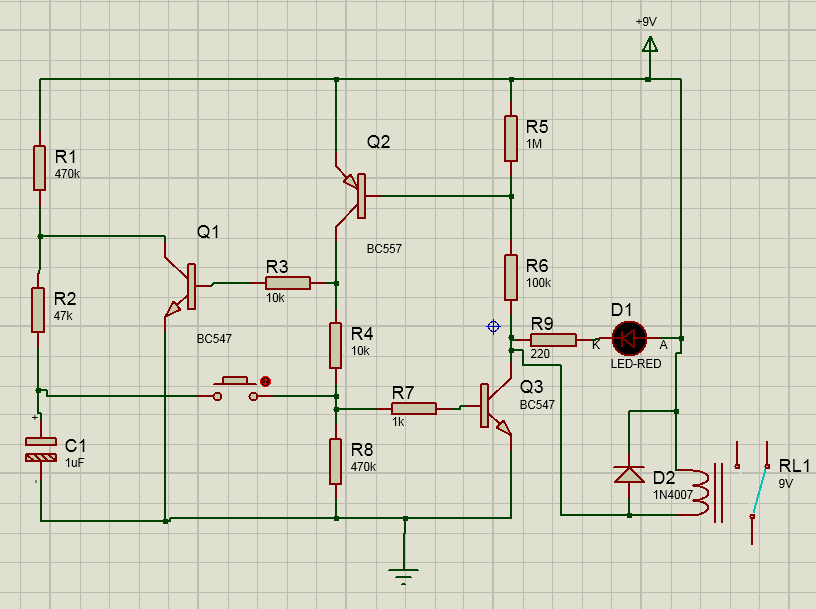

هذه الدارة وجدتها على النت وقمت برسمها على البروتوس وتجربتها
في البداية لم تعمل الا في التشغيل ولم تطفئ وبعد دراسة عملها قمت بتغيير قيمة المقاومة R2 بتغييرها من 470 كيلو الى قيمة اقل ومثلا اخترت 47 كيلو أوم استجابت الدارة وعملت ضمن الشروط التي ذكرتها حضرتك.



مع كل التقدير
