اقتباس:
المشاركة الأصلية كتبت بواسطة SamiLoai
عفوا من الأخوة الكرام لا يوجد دارة السؤال هو لو فرضنا
|
نعم لو فرضنا هذا وادخلنا الاشارة المستمرة على مكبر العمليات كما في الشكل التالي
سيكون الخرج مساوي ل (Vout=Vin*R2/R1) حيث تمثل R2 المقاومة المتغيرة VR2
وللعلم مكبر العمليات قد يخرج فولت تتفاوت قيمتها من مكبر الى اخر بالملي فولت حتى لو كانت اشارة الدخل صفر فولت ولهذا يوجد ربط خاص ببعض المكبرات مثل 741 وباستخدام بوت متغير تظبيط الخرج ليكون صفر فولت اذا كان الدخل صفر فولت ..

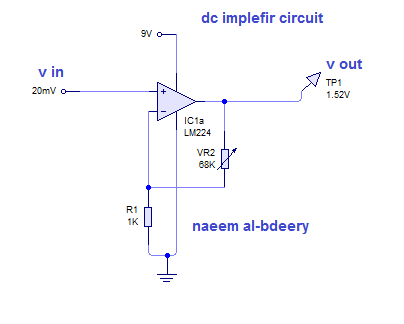

الدائرة في الشكل التالي باستخدام LM224 او LM324
هل يمكن زيادة هذا الفولت؟؟؟؟؟
