ازاي بطاريه زي دي 14 امبير علما بان الفوت 12 بالصور والشاحن 2 امبير

[nour55555]

دول 3 بطاريات علي التوازي كل واحده 3.8 قياس التيار الخارج 17 امبير ازاي والشاحن اللي مكتوب عليه 2 امبير قرياته فعلا 2 امبير وهل معني كده ان البطاريه دي تشغل جهاز 1امبير 18 ساعه انا مش فاهم حد يقولي تفسير ؟؟؟؟
مركز تحميل الصور
مركز تحميل الصور

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة nour55555

دول 3 بطاريات علي التوازي كل واحده 3.8 قياس التيار الخارج 17 امبير ازاي والشاحن اللي مكتوب عليه 2 امبير قرياته فعلا 2 امبير وهل معني كده ان البطاريه دي تشغل جهاز 1امبير 18 ساعه انا مش فاهم حد يقولي تفسير ؟؟؟؟
مركز تحميل الصور
مركز تحميل الصور

هذا اكبر خطأ // لايمكن قياس التيار بهذه الطريقة ابدا ابدا ... المصدر كالبطارية لايقاس تيارها بربطها مباشرة الى (الامبير ميتر ) فهو يشكل دائرة شورت سيركت عليها ..انت هنا لم تقرأ تيار البطارية او سعة البطارية بل عملت عليه شورت بالجهاز نفسه على وضعه (قياس الامبير ) ولو ابقيت الربط الموضح بالصورة لمدة دقيقة واحدة ستجد البطارية قد انتهت شحنتها .
اخي العزيز // سعة البطارية مكتوبه عليها وهي امبير / ساعة او ملي امبير / ساعة اما قياس التيار فهو يتبع الحمل والجهاز يربط توالي مع الحمل والبطارية وليس بشكل مباشر على اطراف البطارية .

[mounir.rouabah]

اذا كانت البطاريات مربوطة على التفرع
اذاكانت سعة كل واحدة 3.7 فولط 4 أمبير
اذاكان 3 بطاريات فلاجهاز سيعطبك 12 أمبير او أكثر
والله اعلم
لكن ماهو جهاز الامبير
هو عبارة عن فولطمتر يقيس الجهد بين طرفي مقاومة مربوطة على التسلسل مع حمل معين
اسف الصور لا تطلع معي لا ادري لماذا
الطريقة اتي اتعملتها لتقيس اقصى ما في البطارية لا يوجد الا المقاومة الداخلية للبطارية ...li-ion ... وهي صغيرة جدا و مقاومة الامبير متر حوالي 0.1 اوم وهي عبارة عن سلك قطره 1.5 مليمتر تقريبا ..ومقاومة الاسلاك
الطرقة التي استعملتها هنا هي قياس الفولط في الفراغ 0امبير ...
ثم قياس الامبير في 0 اوم 0 فولط ...لكن اذا كانت المقاومة والاسلاك في الامبير متر ليسو من النوعية الجيدة سترتفع درجة حرارة الاسلاك والمقاومة الامبيرمتر ..وبدون ان ننسى المقاومة الداخلية للبطارية ...
وبكل هذه الارتفاعات تزيد قيمة مجموعة المقامات المربوطة على التسلسل وبذلك تزيد الفولطية على أطراف الامبير متر طبعا لان الامبير متر هو عبارة عن فولط متر يقيس على اطراف المقامة ..وبهذا يصبح قياسك لا يساوي 0 فولط
لذلك اذا تركته هكذا يرتفع الامبير شيئا فشيئا

والله اعلم
اسف الصور

[nour55555]

طيب ازاي يتقاس جهد البطاريه

[mounir.rouabah]

الطريقة التي استعملتها طريقة صحيحة لقياس استطاعة البطارية ....
بقي نوع الجهاز ربما يجب ان يكون اكبر بكثير من الامبير المقاس ....

هذا والله اعلم

https://www.youtube.com/watch?v=z9wuW7yuv6U

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mounir.rouabah

الطريقة التي استعملتها طريقة صحيحة لقياس استطاعة البطارية ....
بقي نوع الجهاز ربما يجب ان يكون اكبر بكثير من الامبير المقاس ....

هذا والله اعلم

https://www.youtube.com/watch?v=z9wuW7yuv6U

اخي الفاضل // صاحب الموضوع لم يستخدم واطميتر في القياس هو استخدم اميتر على وضع الامبير وربطه توازي مباشرة على البطارية فهل هذا صحيح برأيك ؟ تحياتي لك ..
قياس الفولت اكيد يوضع الجهاز على وضع الفولت ويكون توازي مع المصدر .. لكن التيار ؟؟

[mounir.rouabah]

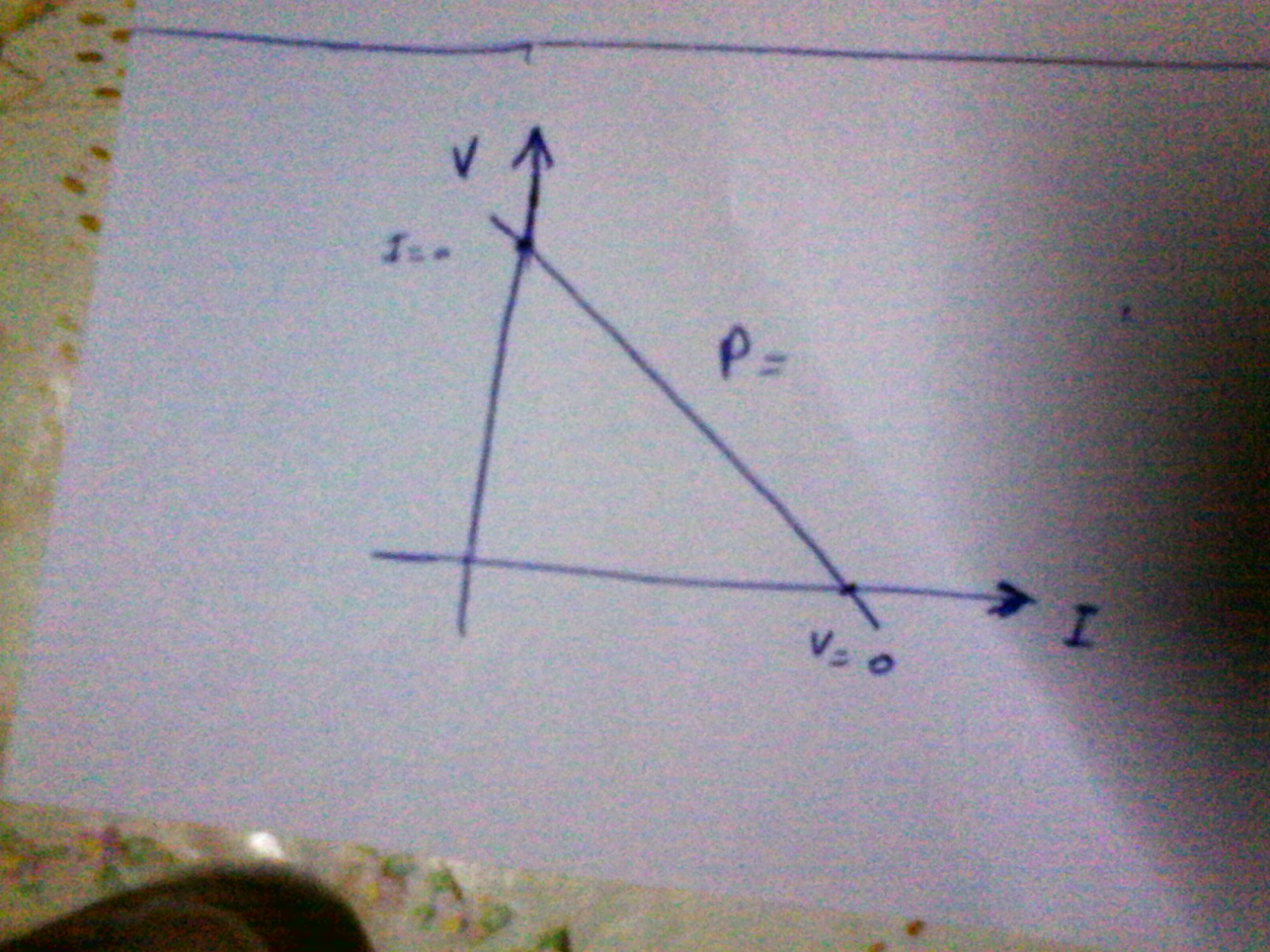

يبدو لي ان هذه الطريقة لقياس استطاعة منبع تيار مستمر "" نظريا """
1 - نقيس التوتر بحيث التيار معدوم
2 - نقيس التيار حيث التوتر معدوم



وهو في الفيديو يقيس لكن باستعمال جهاز خاص والله اعلم

الطريقة عمليا تصلح مع المولدات العادية
لكن مع البطاريات عندما نخفظ المقاومة الى الصفر ترتفع قراءة الامبير الى اكبر نسبة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mounir.rouabah

يبدو لي ان هذه الطريقة لقياس استطاعة منبع تيار مستمر "" نظريا """
1 - نقيس التوتر بحيث التيار معدوم
2 - نقيس التيار حيث التوتر معدوم



وهو في الفيديو يقيس لكن باستعمال جهاز خاص والله اعلم

فعلا اخي الجهاز بالفيديو شيء اخر وهذا ما اقصده .. انت لم تظهر لديك الصورة التي قدمها السائل (صاحب الموضوع ) هو استخدم جهاز دجتل مالتي ميتر وكان على وضع الامبير واوصله مباشرة على البطاريات الصغيرة فظهر في الشاشة رقم 17 امبير فهو يسأل هل هذا صحيح ؟
