تحوير مؤقت منزلي للعمل في الفقاسة

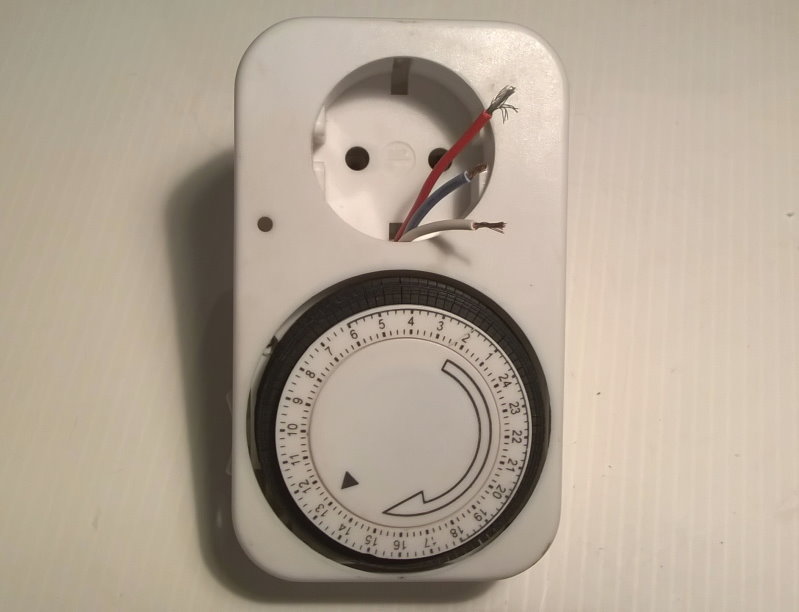

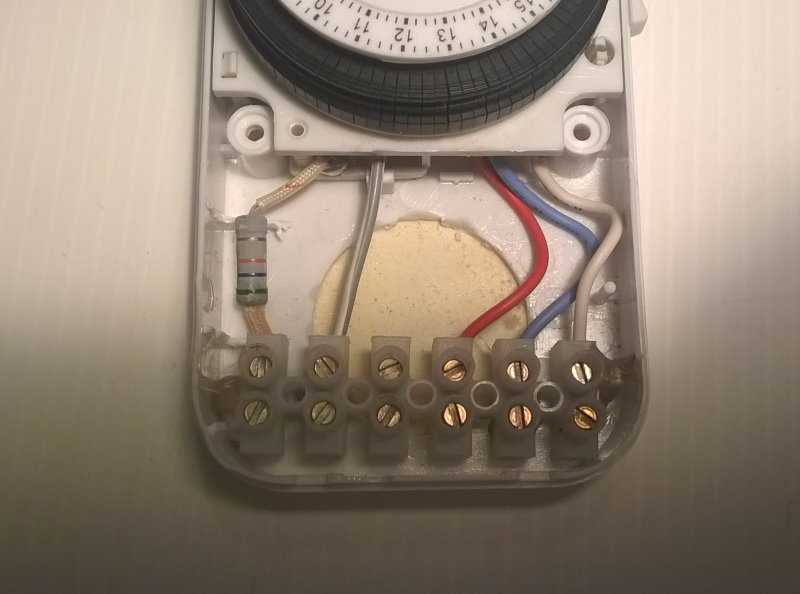

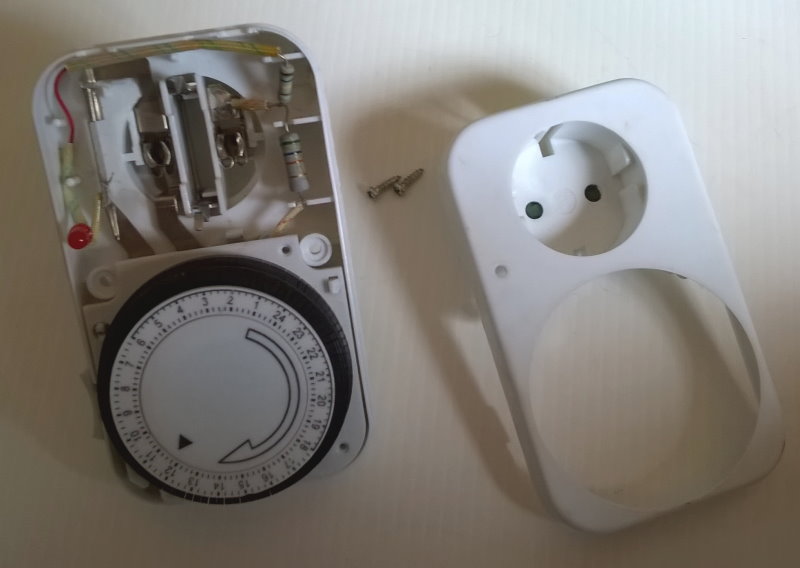

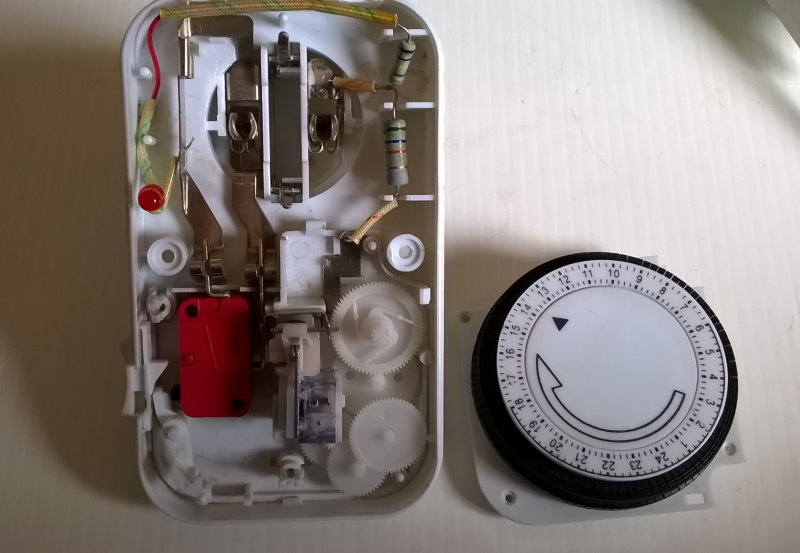

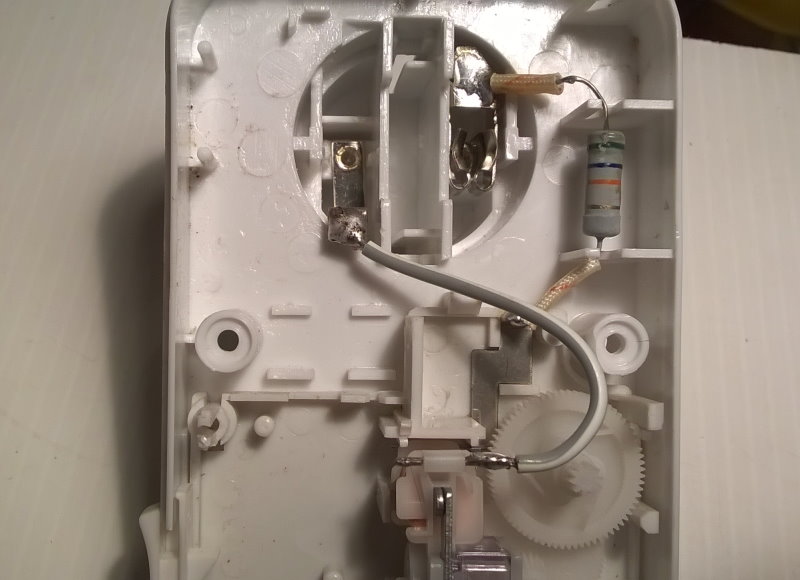

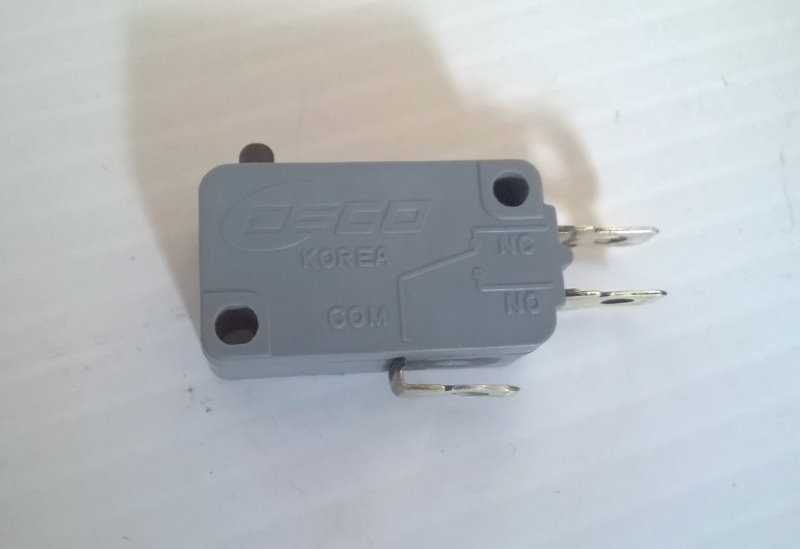

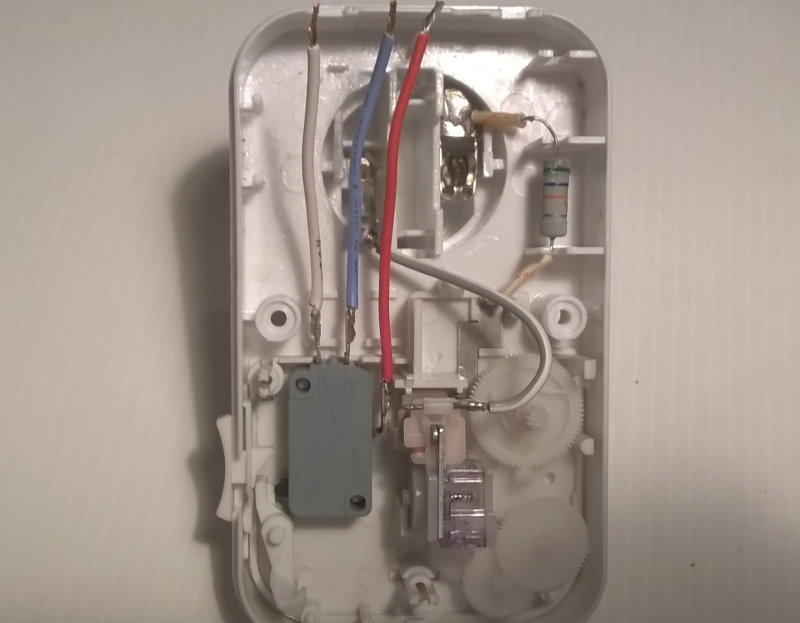

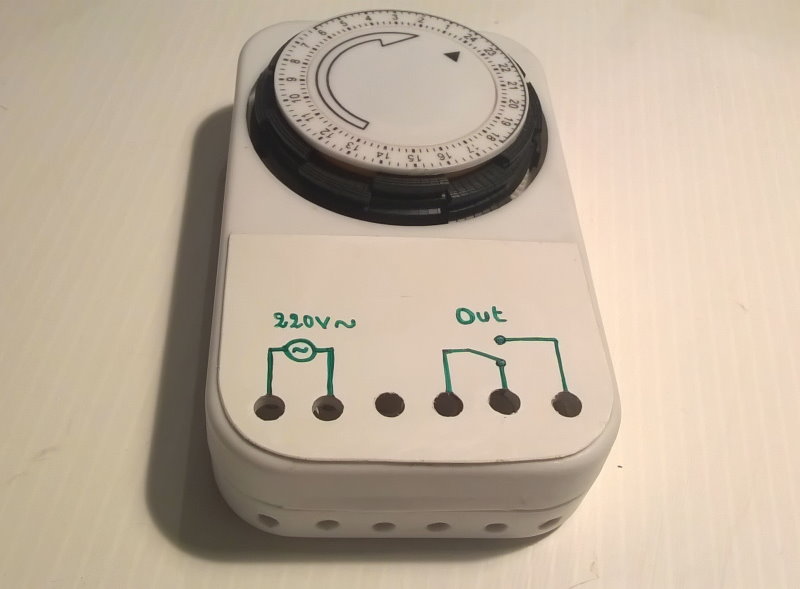

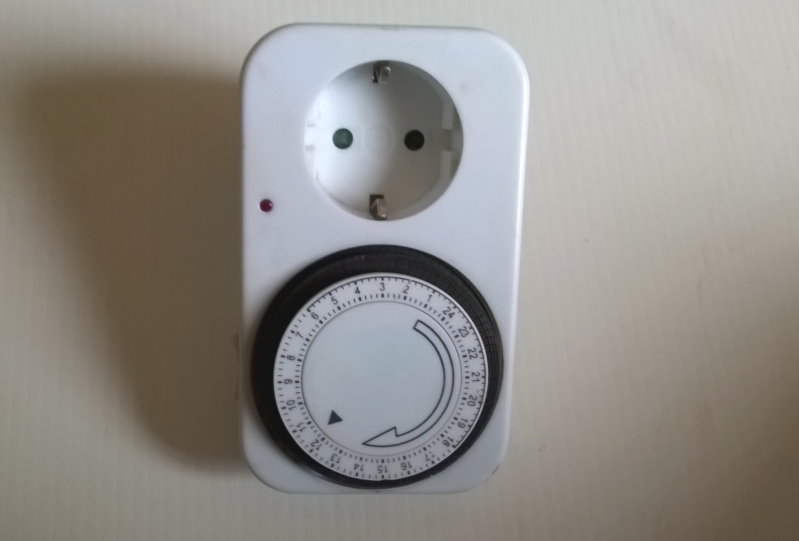

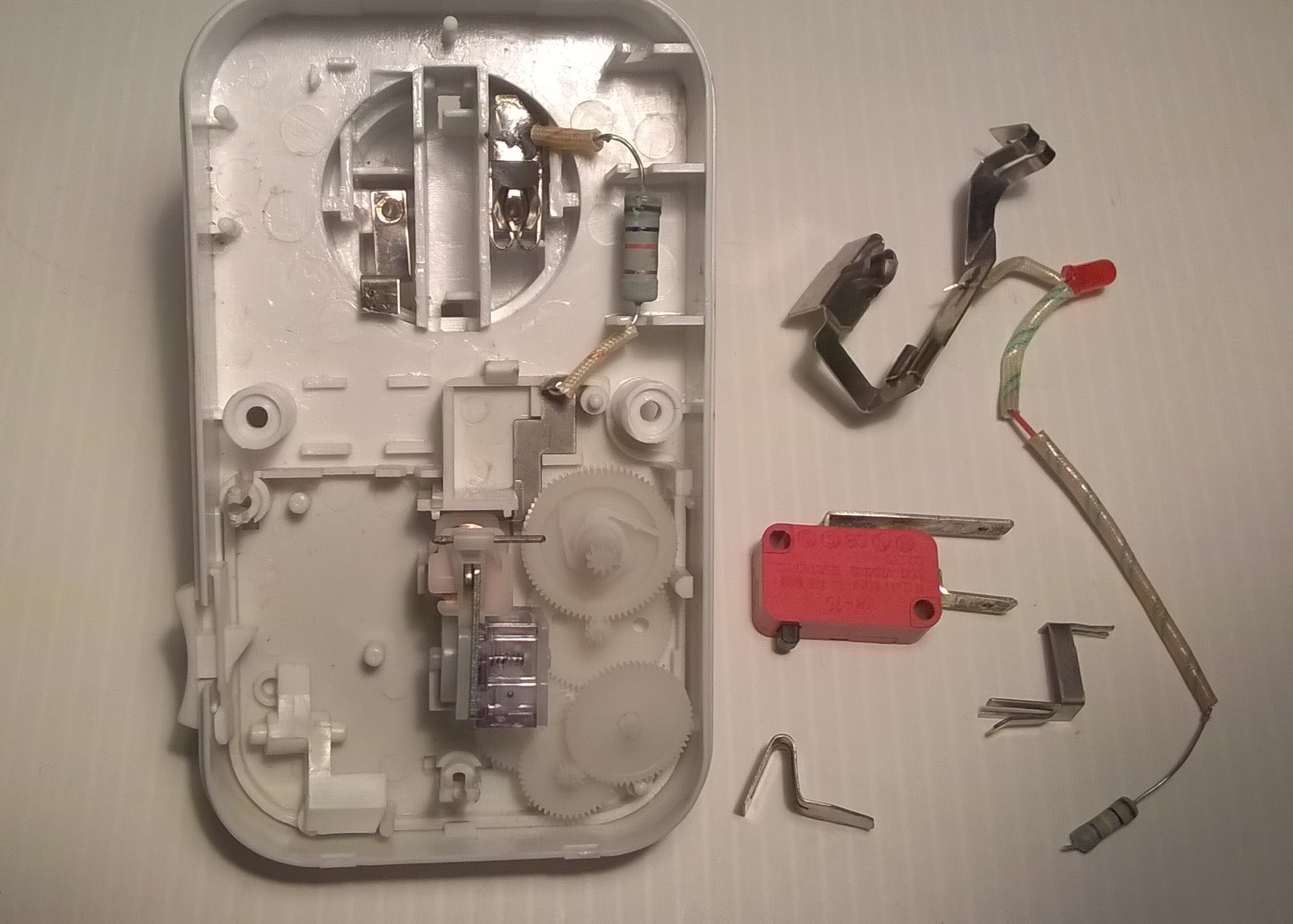

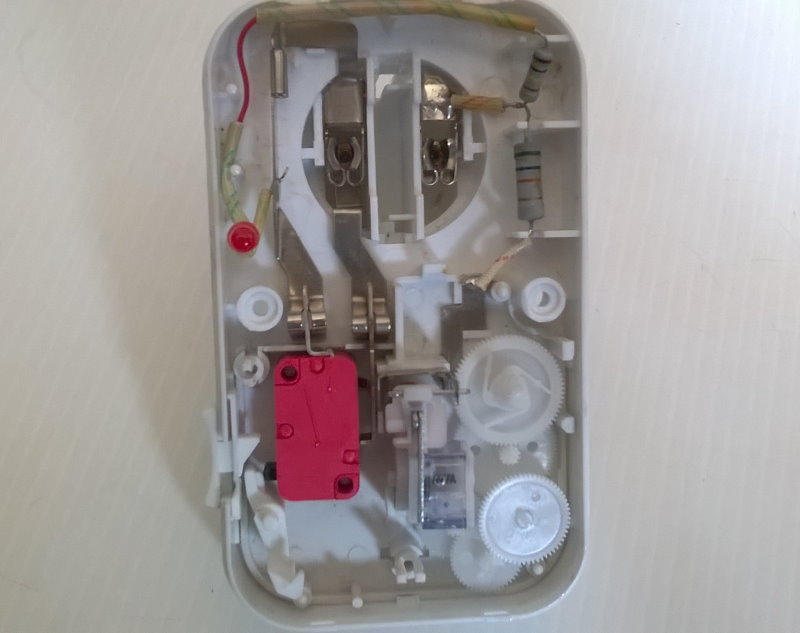

بسم الله الرحمن الرحيم السلام عليكم و رحمة الله و بركاته ، عيدكم مبارك سعيد و كل عام و أنتم بخير .  كثيرا ما وردت أسئلة عن المؤقت المنزلي مثل الذي في الصورة و عن إمكانية استعماله في تقليب البيض ، و الجواب طبعا أنه لا يصلح بحالته الطبيعية ، و لكننا اليوم سنعمل تحويرا من الداخل لهذا المؤقت فيكون في عمله مثل أي مؤقت صناعي . نفتح المؤقت :   نتوخى الحذر حتى لا تتشتت القطع ، و في حالة وقوع ذلك نرجعها و نستعين بالتصوير لتذكر مكان كل قطعة . نلاحظ مكونات المؤقت لنستنتج طريقة عمله ، و هو عبارة عن ساعة مثل أي ساعة منبه تقريبا ، و تغذيتها تتم انطلاقا من مشبك مدخل الكهرباء عبر مقاومة ، و مسننات توصل الحركة للبكرة الخارجية التي نضبط بواسطتها التوقيت ، هذه الأخيرة تحرر أو تدفع ذراعا صغيرة متصلة بسويتش من طرفين ، فيكون هناك قطع أو وصل للسويتش حسب حالة البكرة ، السويتش موصول من أحد طرفيه بمشبك دخل التغذية و الطرف الآخر موصول بأحد طرفي مشبك الخرج ، و الطرف الآخر لمشبك الخرج موصول بالطرف الآخر لشبك الدخل .  الخلاصة أن المؤقت عبارة عن سويتش ينفتح و يغلق مع مرور الوقت حسب برنامج زمني نضبطه ، و لكنه ليس حرا بل مربوطا من أحد طرفيه بمدخل التيار العمومي . فكرة عملنا هنا هي جعل خرج المؤقت يتأرجح بين حالتين و فك ارتباطه مع التيار العمومي ، و الطريقة هي استبدال الشويتش ذو الطرفين بآخر نفس الحجم ثلاثة أطراف و قطع صلته بمشبك دخل التغذية . أول شيء نقوم به هو إزالة القطع كما في الصورة :  القطعة المعدنية التي تربط السويتش بمشبك التغذية تحتاج إلى قطع ، نستعمل مقصا لهذا الغرض . نعمل وصلة بين ملف الساعة و طرف مشبك التغذية من حيث قطعناه ، بينما الطرف الآخر نتركه كما هو متصل بالطرف الآخر لمشبك التغذية ، هكذا نكون قد أمنا تغذية الساعة :  نأتي بسوتش مثل هذا ، ثلاثة أطراف :  و نعوض به السويتش الرئيسي :  إلى هنا تكون المهمة قد تمت بنجاح ، فنعيد كل شيء إلى مكانه و نغلق المؤقت :  و يمكننا التفكير في تحسين الوضع أكثر ، فنزيل مشبك الدخل و نعوضه بوصلتين دومينو ، و نربط الخرج مع ثلاثة قطع دومينو :  نقطع كل الزوائد و نغلق الفتحات بقطع بلاستيك و نضع ثقوبا للربط و فك البراغي :  و هكذا يصبح عندنا مؤقث صالح للعمل في المفقسة مثل أي مؤقت صناعي .  |
| احصائية الشكر والاعجاب - 6 شكراً, 0 عدم اعجاب, 6 اعجاب |
|
|
| اعلانات |
|
||||||
لله درك
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
NoureddineDz ( شكر العضو على هذه المشاركة )
NoureddineDz ( أعجبته المشاركة )
|
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
السلام عليكم
السلام عليكم... عيدك مبارك ولكل اعضاء منتدانا الغالي...... يعني نزلته اول يوم عيد ليكون حلاوة العيد....  الله عليك مبدع ماشاء الله..... ماخليتنا اعذار نتحجج بها لعدم عمل حاضنة.......
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب |
|
s.sultan ( شكر العضو على هذه المشاركة )
|
|
|
|
||||||
|
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب |
|
s.sultan ( شكر العضو على هذه المشاركة )
|
|
|
|
||||||
|
و أنت محق ، فالقسم و لله الحمد به كل ما يلزم لعمل مفقسة ناجحة و الفضل بعد الله لأستاذنا أبو أحمد و لتظافر جهود الإخوة الأعضاء. |
