مساعدة في معرفة امبير دارة صوتية وقانونها ومعها عتب وفضفة فسامحوني

[احمد طحان]

السلام عليكم ورحمة الله وبركاته

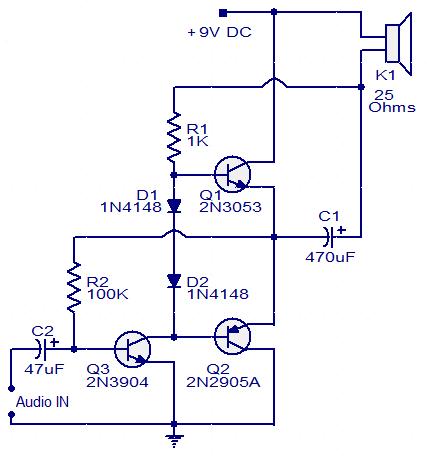

اخواني هذه دارة صوت جميلة اريد تشغيلها على بطارية سيارة كيف احسب الامبير الذي تستهلكه عندما تعمل بدون ان تسخن الترانزستورات هل حساباتي صحيحة هكذا وارجو ان اعرف القانون هنا هذه دارة تكبير يعني الترانزستور في وضع مكبر يعني نصف جهد البطارية واقع عليه 4.5 فولط احسب على هذا المبدأ ام كما هو بالاسفل


عندي البطارية مثلا 12 فولت بطارية سيارة 🚗 واريد سحب 9 فولت يعني 12 -9 = 3
3فولت هل اقسمها على 25 اوم خرج الدارة
3/25=0.12
هل مقاومة012 ام اضربها بألف 120 اوم
اخيرا كيف اعرف قيمة الواط للمقاومة هل 0.12*3= النتيجة 0.36 واط قيمة المقاومة

[احمد طحان]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
اخواني جميعا بارك الله فيكم ورفع مقاممكم ومن باب( (( إطلبوا العلم ولو في الصين )))) فكيف وانا هنا قد توفرت  لدي  كل المعلومات بدون سفر او تعب ف النت والعم غوغل مكفيين وموفيين  تعلق قلبي بكم وبهذا المنتدى الرائع  فوالله اشهد ان اغلب من في المنتدى همم ان يساعد ولا يتونى في تقديم ما يملك ليستفيد الطرف الآخر ولكن عتبي على بعض يحتكر يستفيد ولا يفيد
 والله ما كتبت هذا المقال إلا ل حرقة في القلب ودمعة في العين على ما يجري من تغيير نفوس الناس بعد ان كانوا جهالا وقد تعلموا بعدها واصبحوا يحتكرون العلم لانفسهم فوالله ما كتبت هذا الا عن تجربة لي بأحد اعضاء القرية تواصلت معه على الخاص كنت فرحا به وكأني وجدت به ضالتي قلت اطلب منه بعض،المعلومات البسيطة لأستفيد منها كمبتدئ عساي استفيد وافيد واذا بي ذهلت بل انصدمت وتفاجأت به والله )))(((صار يطلب ويفرض علي قيود وشروط ومعاهدات كلمته اكثر من مرة ولكن للأسف لم اتوقعه بهذا الشكل وحينها ظننت بنفسي ٱكلم اديسون او اينشتاين او احد قادم من كوكب آخر حسبي الله ونعم الوكيل  ادركت بعدها الفارق الكبير الذي بيننا وبين الغرب وما الذي جعلهم يتقدمون علينا بآلاف السنين  فليس العذر فيهم  والله بل فينا نحن الإ من رحم ربي اعذروني اذا كان كلامي قاسيا ولكن تتنوع النفوس سبحان خالقها  واكرر كلامي هنا للذين يحتكرون العلم لانفسهم فقط ارجوا ان تكون وصلت الرسالة بارك الله فيكم سامحوني

[olmacall]

المشاركة الأصلية كتبت بواسطة احمد طحان

السلام عليكم ورحمة الله وبركاته
اخواني هذه دارة صوت جميلة اريد تشغيلها على بطارية سيارة كيف احسب الامبير الذي تستهلكه عندما تعمل بدون ان تسخن الترانزستورات هل حساباتي صحيحة هكذا وارجو ان اعرف القانون هنا هذه دارة تكبير يعني الترانزستور في وضع مكبر يعني نصف جهد البطارية واقع عليه 4.5 فولط احسب على هذا المبدأ ام كما هو بالاسفل


عندي البطارية مثلا 12 فولت بطارية سيارة 🚗 واريد سحب 9 فولت يعني 12 -9 = 3
3فولت هل اقسمها على 25 اوم خرج الدارة
3/25=0.12
هل مقاومة012 ام اضربها بألف 120 اوم
اخيرا كيف اعرف قيمة الواط للمقاومة هل 0.12*3= النتيجة 0.36 واط قيمة المقاومة

أخي الكريم :
بداية أخي العزيز العملية الحسابية التي أجريتها هي غير صحيحة نهائياً . ليس بهذه الطريقة يتم حساب التيار والمقاومة.
ولكن لكي تخفض الجهد من 12 إلى 9 فولت لكي يتناسب مع دارة التكبير ، يفضل أن تستخدم منظم للجهد بدلاً من المقاومة ، وبالأصل المقاومة التي نتجت عن حساباتك لن تكون نافعة أبداً وستحتاج إلى استطاعة كبيرة لأنها ستسخن جداً بسبب التيار //الأمبير// العالي الذي تسحبه ترانزستورات 2N3055 عندما تعمل بالحد الأقصى .
بكل بساطة أخي الكريم اكتب في خانة البحث : منظمات الجهد وستجد العشرات من الدوائر شاركها الأخوة الزملاء .
ولك تحياتي

[احمد طحان]

اولا اخي الكريم olmacall بارك الله في ردك الجميل ولكن اريد معرفة التيار المسحوب في الدارة كيف اعرف التيار المسحوب بالقانون. هل هناك قانون يحدد كمية التيار الخارج في الدارة

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة احمد طحان

السلام عليكم ورحمة الله وبركاته
اخواني هذه دارة صوت جميلة اريد تشغيلها على بطارية سيارة كيف احسب الامبير الذي تستهلكه عندما تعمل بدون ان تسخن الترانزستورات هل حساباتي صحيحة هكذا وارجو ان اعرف القانون هنا هذه دارة تكبير يعني الترانزستور في وضع مكبر يعني نصف جهد البطارية واقع عليه 4.5 فولط احسب على هذا المبدأ ام كما هو بالاسفل

أخى
لى سلسلة تشرح بالتفصيل كل هذه الأمور!! و على أى حال
نعم هى مكبر خطى يعمل Class B أى تقريبا تفصل أو يمر بها تيار قليل و مع نصف الذبذبة الموجبة يوصل الترانزيستور العلوى 3055 و فى النصف السالب يوصل السفلى 2905
أما التيار المسحوب فهو قليل و بالمناسبة ليست قرآنا محفوظا أنها 9 فولت و يمكن استخدام 12 فولت
لحساب التيار باستخدام 12 فولت سيكون كالآتى

عندي البطارية مثلا 12 فولت بطارية سيارة 🚗 واريد سحب 9 فولت يعني 12 -9 = 3
3فولت هل اقسمها على 25 اوم خرج الدارة
3/25=0.12
هل مقاومة012 ام اضربها بألف 120 اوم
اخيرا كيف اعرف قيمة الواط للمقاومة هل 0.12*3= النتيجة 0.36 واط قيمة المقاومة

بدون إشارة تقريبا لا تيار و جهد الخرج عند نصف التغذية (6 فولت) و من ثم سيشحن المكثف بقيمة الفرق 6 فولت

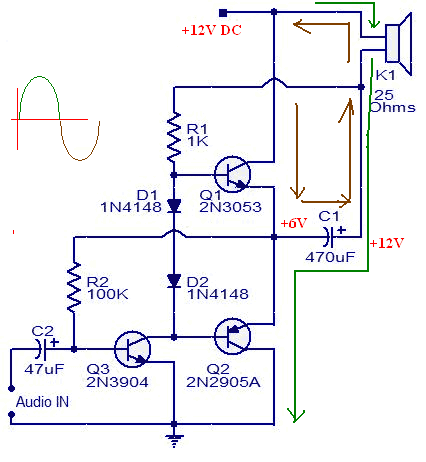

و عند أقصى إشارة موجبة سيمرر السفلى نصف الموجة من خلال مقاومة الحمل (السماعة) المسار باللون الأخضر - لاحظ أن q3 سيعكس إشارة الدخول
أى 12 فولت - 6 فولت كانت على المكثف = 6 مقسومة على 25 أوم = 0.24 أمبير
و فى النصف التالى سيمرر العلوى نفس القيمة أيضا
هذا التيار يعتبر قيمة عظمى و لحساب جذر متوسط التربيع نضرب فى 0.7
0.24 × 0.7 = 0.168 امبير
هذا التيار يمكنك الحساب عليه لو شئت

لكن هذا أكبر مما ستجده فى الواقع لأنه مثالى لا يأخذ فى حسابه قيمة الفقد فى الجهد على الترانزيستورات و التى تحدد من الداتا شيت

[احمد طحان]

كل الشكر والتقدير لك استاذنا ماجد عباس،محمد الله يبارك فيكم الله يعطيك ألف عافية على هذا الرد منك شكرا لك
1.- اذا نقسم نصف جهد البطارية على الحمل السماعة مثلا تماما
2- سؤالي هنا لماذا ضربت الامبير 0.24 *0.7 جذر التربيع 0/7 هل هو الجهد المار في الديودات الاول والثاني ام اخذت واحد منهم فقط المفروض ان الديود الثاني سيقع عليه جهد اكبر من الاول يعني لازم يكون عليه جهد 1/4 اليس كذلك ام انا مخطئ هنا ارجو ان توضح هذه الحالة هنا وتشرحها اذا لا يوجد مانع عندك ارجو تبيان. هذه النقطة للضرورة
3- انا فرضا اريد استخدام زينر9/1 فولط هذا حسب فهمي،يتحمل 400 ملي امبير في الداتا شيت هذا سيعمل على تشغيل الدارة وهو مرتاح اليس كذلك
انا هنا اضرب عصفوريبن بحجر ان شاء الله تعالى وهي تثبيت الجهد لإي دارة كانت واتعلم كيف،يمكن بالقانون استظيع ان اعرف امبير اي دارة بعد ذلك
بارك الله فيك ونفع بكم الاسلام والمسلمين ان شالله تعالى

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة احمد طحان

كل الشكر والتقدير لك استاذنا ماجد عباس،محمد الله يبارك فيكم الله يعطيك ألف عافية على هذا الرد منك شكرا لك
1.- اذا نقسم نصف جهد البطارية على الحمل السماعة مثلا تماما
2- سؤالي هنا لماذا ضربت الامبير 0.24 *0.7 جذر التربيع 0/7 هل هو الجهد المار في الديودات الاول والثاني ام اخذت واحد منهم فقط المفروض ان الديود الثاني سيقع عليه جهد اكبر من الاول يعني لازم يكون عليه جهد 1/4 اليس كذلك ام انا مخطئ هنا ارجو ان توضح هذه الحالة هنا وتشرحها اذا لا يوجد مانع عندك ارجو تبيان. هذه النقطة للضرورة

شرحتها فى ردى السابق حيث قلت
هذا التيار يعتبر قيمة عظمى و لحساب جذر متوسط التربيع نضرب فى 0.7
وهى من اساسيات الكهرباء و علاقة المستمر بالمتردد و ستجده أيضا فى السلسلة و فى أى شرح

3- انا فرضا اريد استخدام زينر9/1 فولط هذا حسب فهمي،يتحمل 400 ملي امبير في الداتا شيت هذا سيعمل على تشغيل الدارة وهو مرتاح اليس كذلك
انا هنا اضرب عصفوريبن بحجر ان شاء الله تعالى وهي تثبيت الجهد لإي دارة كانت واتعلم كيف،يمكن بالقانون استظيع ان اعرف امبير اي دارة بعد ذلك
بارك الله فيك ونفع بكم الاسلام والمسلمين ان شالله تعالى

لو غيرت السماعة سيمر تيار أكبر
أيضا الزينر لا يثبت الجهد بدون مقاومة و ستفقد فيها حرارة كثيرة و الأفضل استخدام 7809 فضلا عن انك لا تحتاج للتثبيت على 9 فولت فالترانزيستورات تتحمل حتى 60 فولت

[احمد طحان]

الله يجزيك الخير الله يعطيك الف عافية يارب استاذ ماجد
استاذ ماجد ارجو ان لا اكون بأسئلتي قداتثاقل عليك ولكن لغاية في نفسي آلا وهي ان اتعلم ان شاء الله واستفيد منكم

الحسابات التي حسبتها هنا لغاية التعليم و التثبت من القوانيين فقط وإن شالله تطلع حساباتي صحيحة


(((((((السماعة الاولى8 اوم))))))
8/6=0.75
0.75*0.7=0.525 التيار الكلي
حساب قيمة المقاومة اذا كانت التغذية 12 فولط
12/0.525=22.8اوم
لحساب قدرة المقاومة
12*0.525=6.3وات قدرة المقاومة لتشغيل الدارة على 12فولط سماعة 8 اوم

(((((( السماعة الثانية 16 اوم يعني 8+8 على التوالي))))))
16/6=0.375*0.7=0.2625 التيار الكلي
لحساب المقاومة
12*0.2625=3.15 وات قدرة المقاومة لتشغيل 16 اوم سماعتيين

لحساب الدارة على تغذية 9.1 فولت بزينر
مثلا تيار الدارة الاولى 0.525
9.1-12=2.9
0.525/2.9=5.5 اوم المقاومة
9.1*0.525= 1.5 وات قدرة المقاومة
الحسابات هنا فقط للتثبت والتعليم فقط
هل حساباتي صحيحة ان شاء الله يعني اقول عن حالي صرت ربع مهندس هههه
