[Hussain800]

السلام عليكم ورحمة الله وبركاته

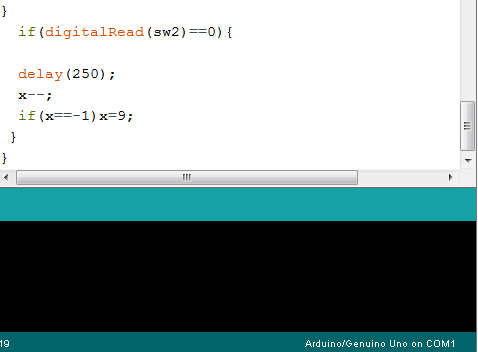

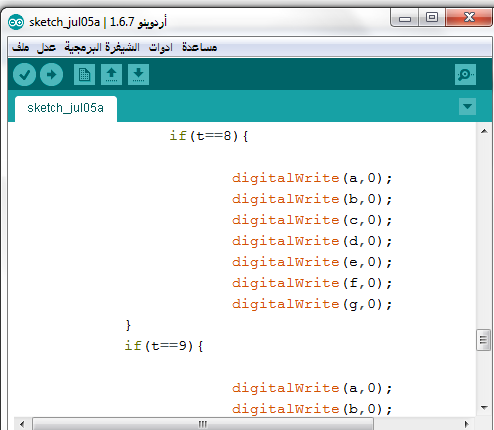

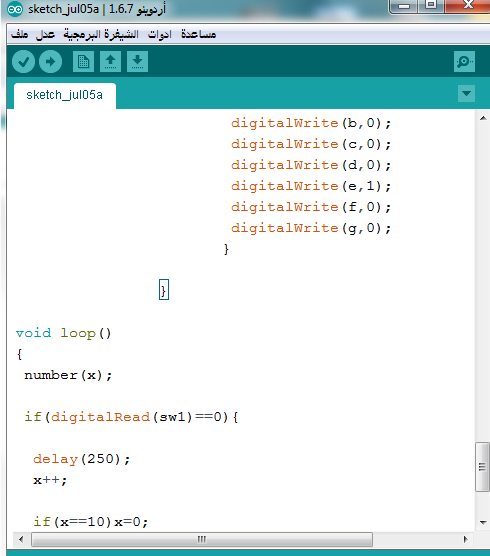

الرجاء المساعدة فى هدا الكود البرمجى وهو عداد رقمى من 0 الى 9 و يعمل بديسبلاى واحدة ويعمل بشكل جيد ولاكن المشكلة عندى فى هدا الكود هى ؟؟؟ انى اريد عند الضغط على اى مفتاح ارى الرقم يومض لمدة 4 توانى ثم يثبت على الرقم الظاهر . مثلا ادا ضغطنا على السويتش من البداية يظهر الرقم 1 يومض اربع مرات ثم يثبت وعند الضغط على السويتش مرة تانية يظهر الرقم 2 يومض اريع مرات ثم يثبت وهكدا .. يعنى يطفى الرقم ويشتغل يطفى الرقم ويشتغل اربع مرات ... فى كل مرة يتم فيها الضغط على المفتاح سيزيد العداد رقم لاكنى اريده يومض اربع مرات .. الرجاء المساعدة ... وهده صور الكود والدارة ؟؟؟ والله الموفق

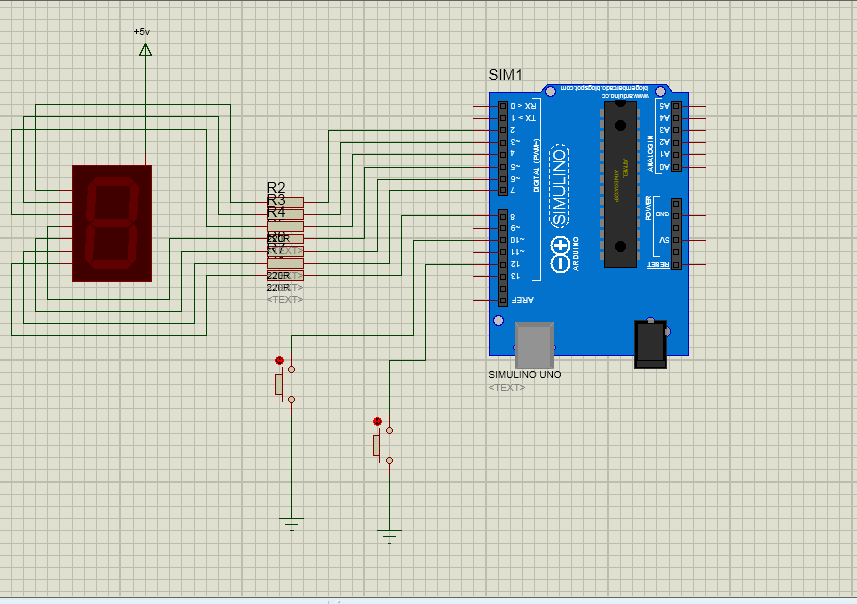

وهدة صورة الدارة


واسف على عدم تمنكنى من رفع الملفات كاملف واحد

[/COLOR][/SIZE][/FONT][/CENTER]

[ماجد عباس محمد]

الأردوينو لا يسمح باستخدام نظام بورت لذا التحكم فى 7 مخارج معا سيكون ازعاج و كود كثير لذا من الأفضل
إما تستخدم ترانزيستور PNP مثل BC327 بين التغذية و طرف الشاشة و تتحكم فى القاعدة من الأردوينو وبذلك يكون أمر لطرف واحد يضئ الشاشة و عكسه يطفئ الشاشة
أو تستخدم 4511 وهو محلل اكواد من BCD to 7 segment و به الطرف 4 مخصص لهذا الغرض و تحتاج لشلشة Common Cathode بدلا من المستخدمه و ستعكى كود اقل بكثير لأنك ستخرج 4 بت بدلا من 7 و هناك دالة تفيدك فى هذا الموضوع

bitRead()

[Hussain800]

السلام عليكم ورحمة الله وبركاته
اخى ماجد عباس .... اسف جدا جدا على التاخر فى الرد بسبب الظروف ..
وبارك الله فيك على الاجابه الصائبة.. فعلا فكرة استخدام ترانزيستور وربطه على 7 سيجمنت هو افضل حل .. وقمت بتجربته بشكل سريع وفعلا هده اسهل طريقه .. بارك الله فيك وجزاك الله خيرا .. وهكدا دائما نستفيد ونتعلم من القرية..
والله الموفق
