تعديل دارة اوفر لود

[aiman-sony]

الاصدقاء الاكارم تحية طيبة

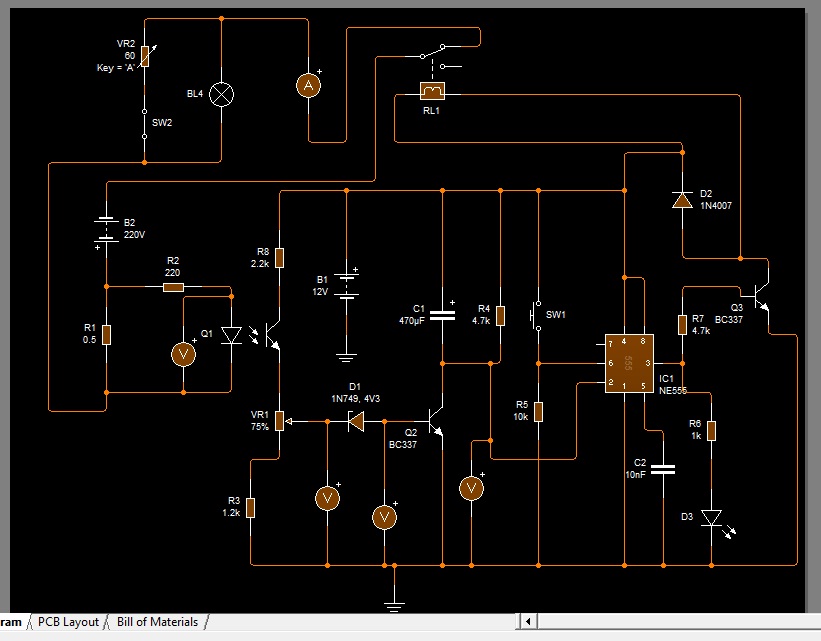

الدارة التالية هي دارة اوفر لود باستخدام 555
كيف يمكنني التعديل عليها لحماية المقاومة R2 من التلف في حال حدوث قصر

[نعيم البديري]

ومن يضمن اشتغال الفوتو كوبلر بتحسس التيار ؟ الا اذا حسبت المقاومة R1 بدقة واذا كان تيار الحمل عالي فلا بد ان تكون R1 ذات قدرة لاتحسد عليها ..
برأيي الدائرة فيها الكثير من العيوب المتوقعة والافضل اذا انت ترغب بتصميمها بالمتكاملة 555 استغلال ماتحتوي هذه المتكاملة من مواصفات مثلا ممكن استخدام الطرف 2 او استخدام الطرف 6 كمداخل تحسس لانها فعلا مداخل مكبرات داخل المتكاملة وبهذا يمكن استخدام مقاومة صغيرة جدا بطريق الحمل لكي تقلل من الحرارة عليها واحتمال انصهارها وثانيا ممكن حماية تلك المداخل عبر مقاومة عالية لانها مداخل مكبر ذات ممانعات عالية زممكن التعامل معها حتى بالملي فولت بدلا من الفوتو كوبلر الذي يحتاج بحدود 1.8 الى 2 فولت ..

[aiman-sony]

استاذ نعيم تحية طيبة
بداية اخطات في رقم المقاومة فالمفترض هو حماية المقاومة رقم R1 وليس R2
اعذرني استاذي ولكنني لم افهم مقصدك من جملة ( من يضمن اشتغال الفوتوكوبلر بتحسس التيار ) ؟
فعليا المقاومة R1 قيمتها صغيرة جدا 0.5 اوم وبالتالي الجهد على طرفيها سيكون صغير وحسب قانون اوم V=R.I واذا افترضنا تيار الحمل 3.5 امبير سيكون الجهد عليها 1.75 فولت
ارجو منك التوضيح ولك جزيل الشكر سلفا استاذي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة aiman-sony

استاذ نعيم تحية طيبة
بداية اخطات في رقم المقاومة فالمفترض هو حماية المقاومة رقم R1 وليس R2
اعذرني استاذي ولكنني لم افهم مقصدك من جملة ( من يضمن اشتغال الفوتوكوبلر بتحسس التيار ) ؟
فعليا المقاومة R1 قيمتها صغيرة جدا 0.5 اوم وبالتالي الجهد على طرفيها سيكون صغير وحسب قانون اوم V=R.I واذا افترضنا تيار الحمل 3.5 امبير سيكون الجهد عليها 1.75 فولت
ارجو منك التوضيح ولك جزيل الشكر سلفا استاذي

اهلا اخي // نعم فهمت ماتقصده هي R1 منذ البداية / وانا اقصد يحتاج الفوتو كوبلر الى جهد ليس بالقليل حتى يتحسس ويعمل ولكون هذا الجهد هو اصلا صغير جدا وحتى المقاومة (0.5) اوم هي كبيرة كونها تربط توالي مع الحمل فتحتاج الى ان تكون ذات قدرة حرارية كافية (حسب ماذكرته من مثال اعلاه يجب ان تكون اكثر من 6 واط ) (القدرة هي مربع التيار مضروب بقيمة المقاومة )لهذا اذا تم استخدام مقاومة اصغر من هذه القيمة بعشر مرات يكون افضل بكثير لكن اين المشكلة ؟ نعم اكيد سيكون الجهد المتكون عليها صغير هو الاخر وهنا لايتحسسه الفوتو كوبلر ..
الحل هو استخدام مكبر العمليات .. وانا طرحت عليك فكرة استخدام المتكاملة 555 بطريقة اخرى بحيث يتم استغلال المداخل 6 أو 2 بتصميم مختلف اذ ان هذه المداخل هي فعلا مداخل مكبر عمليات داخل المتكاملة ويمكن زيادة حساسية الدائرة باستخدام التصميم والحسابات اللازمة والنتيجة ستكون افضل بامكانية استخدام مقاومة صغيرة القيمة لاتحمل مشاكل وتتحمل تيار اعلى .
