دائرة بور سبلاي شاحن 12 فولت 60 امبير باستخدام محولات الفرايت

[عمار الخادم]

السلام عليكم ورحمة الله وبركاته اخوتي بما اننا نستخدم شاجنات البطاريات وخاصتا المستخدمه لشحن بطارية سياره من 30 امبير الى 120 امبير
فاحببت ان تشاركوني في هذا الموضوع لعمل مشروع شاحن بطاريه 13.5 /14فولت
60 امبير باستخدام محول افرايت المحولا تالمتوفره هي محول افرايت بور حاسبه e35
واخواتها وهل يمكن اضافة محولين من هذا النوع e35
وكيف يتم الربط هل هو توازي ام توالي

[عمار الخادم]

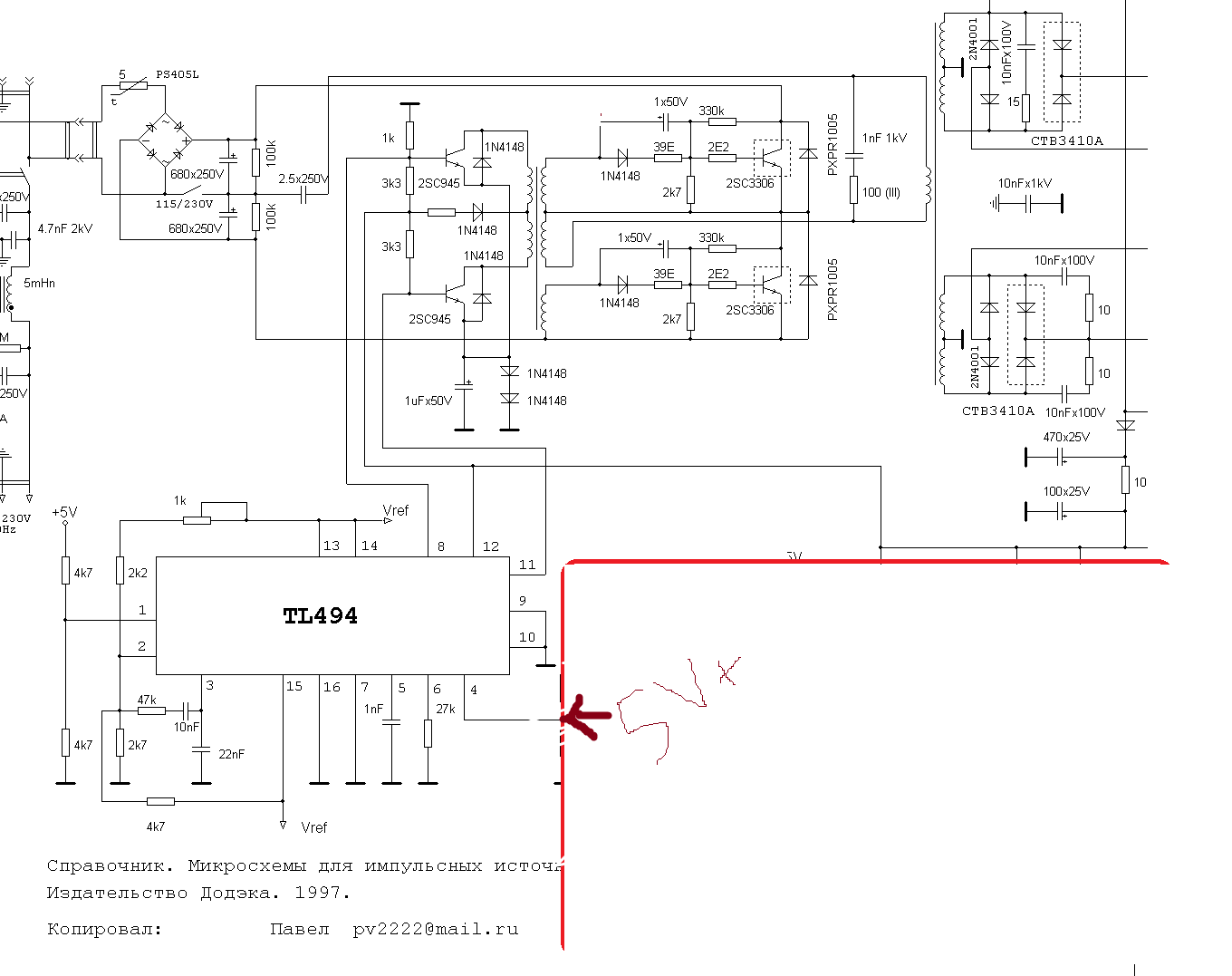

مثلا هذا المخطط لدائرة بور سبلاي الحاسوب
ممكن ان نحصل على 14 فولت 5 امبير لكن اذا اردنا ان نعمل 14 فولت 60 امبير
ونحنوا نعلم ان القدره يمكن زيادتها وذالك بزيادة عدد الاترانزستر موسيفت
والتغيرعدد لفات المحول وقطر السلك
لكن لتوفر المحول e35
ممكن اضافتها للدائره التي بالصورة مع التعديل على الموسيفت لتحمل التيار العالي وشكرا لكم احبابي

[ماجد عباس محمد]

من الصعب جمع خرج محولات على التوازى لزيادة الأمبير
إما تجمع خرج 5 فولت على التوالى يكون 15 فولت أو تفك المحول و تجمع القلوب معا و إعادة لفه من جديد

[عمار الخادم]

شكرا لك حبيبي ماجد اشكرك للرد
قصدك بهذه الحاله هي زيادة قطر الفرايت تقصد من طول وعرض يعني اضافة قلب افرايت اخر وجمعهابحيث يصبح كانها قلب فرايت واحد (كتله واحده)
اذن هل سنحسب عدد الملفات الابتدائيه والثانويه بنفس العدد بالقلب الفرايت الواحد لاعتقد
وانما سوف تتغير والعلم عنده الله

[عمار الخادم]

ممكن توضيح بالصور لبرنامج بروتس وكيفية اختيار محول الفرايت وليس المحول ذو القلب الحديد

[عمار الخادم]

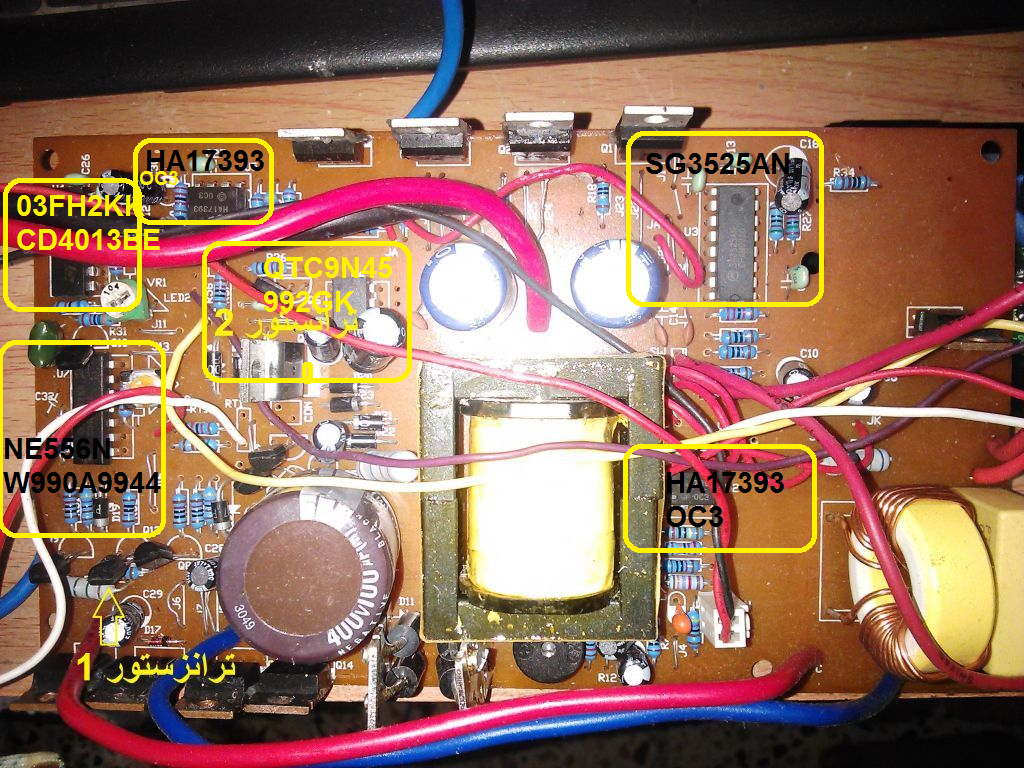

ممكن تنفيذ هذ الدائره لتوفر الموادلدينا
بعد ملاحظاتكم القيمه المساعده في لف المحول وشكر لمروركم

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة عمار الخادم

شكرا لك حبيبي ماجد اشكرك للرد
قصدك بهذه الحاله هي زيادة قطر الفرايت تقصد من طول وعرض يعني اضافة قلب افرايت اخر وجمعهابحيث يصبح كانها قلب فرايت واحد (كتله واحده)
اذن هل سنحسب عدد الملفات الابتدائيه والثانويه بنفس العدد بالقلب الفرايت الواحد لاعتقد
وانما سوف تتغير والعلم عنده الله

القاعدة العامة فى المحولات أن الطاقة تعتمد على مساحة المقطع
عدد اللفات لكل فولت أيضا و سيكون النصف أى لو عدد اللفات مثلا 6 لفات لكل فولت فبجمع الضعف من مساحة القلب سيكون اللفات النصف أى 3 لفات لكل فولت

[عمار الخادم]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

القاعدة العامة فى المحولات أن الطاقة تعتمد على مساحة المقطع
عدد اللفات لكل فولت أيضا و سيكون النصف أى لو عدد اللفات مثلا 6 لفات لكل فولت فبجمع الضعف من مساحة القلب سيكون اللفات النصف أى 3 لفات لكل فولت

كلام جميل وعلمي
بما انهوا الفرايت حديث علينا هل هذه القاعده اذن تشتمل على محول الفرايت

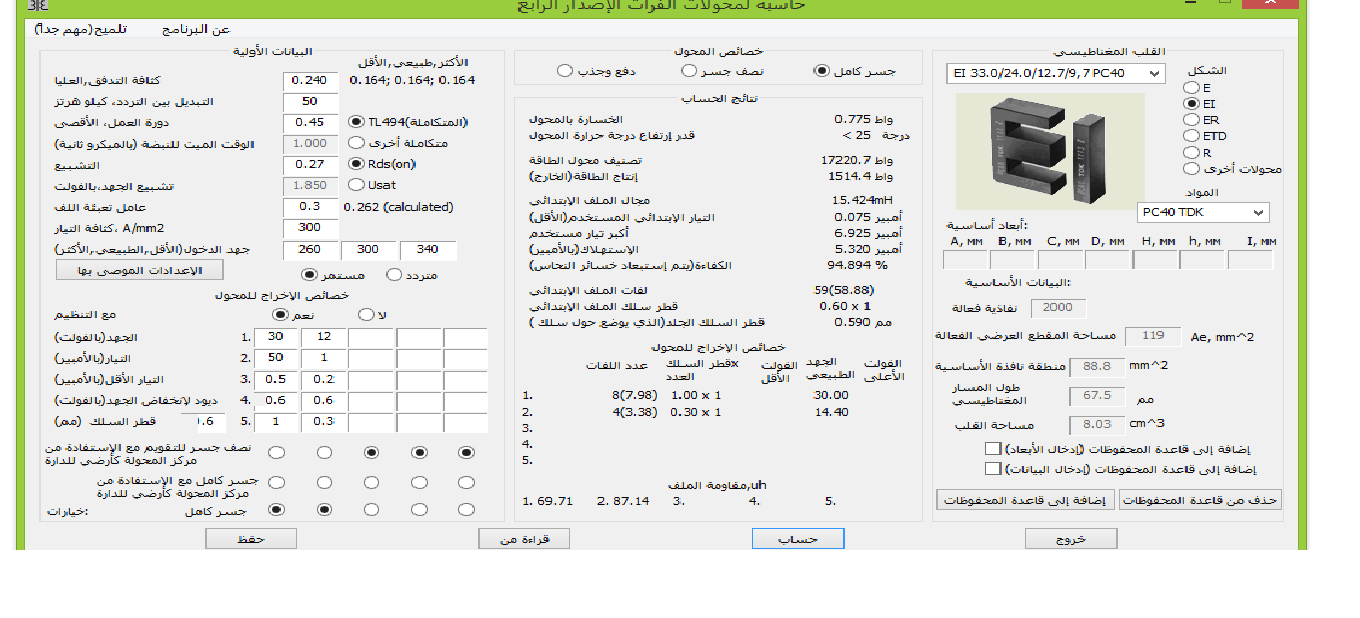

طيب اخي العزيز ارجومنكم توضيح لهذا البرنامج تم تحميله من المنتدى هو لحساب لف محولات الفرايت لكن باحجه الى شرح فارجوا منكم التوضيح للبرنامج وكيف يتم حسابه
