![]() كيفية تحويل وكشط mill مخطط PCB على ماكينة CNC :

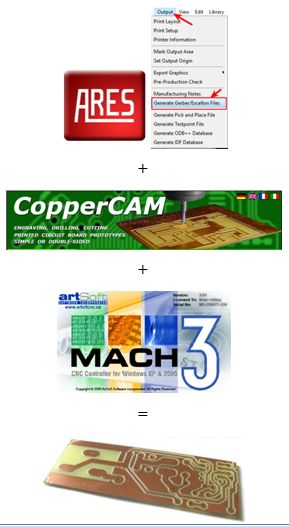

باستخدام البرمجيات PROTEUS و CopperCAM و Mach3 ، لكن أى برنامج PCB قادر على تصدير ملفات بصيغةكيفية تحويل وقشط mill مخطط PCB على ماكينة CNC : Gelbert سوف يعمل أيضا . ![]() http://fathallaabdelaziz.forumarabia.com/t336-topic#865
__________________
مقالات المهندس فتح الله عبدالعزيز التعديل الأخير تم بواسطة : F.Abdelaziz بتاريخ 01-08-2016 الساعة 05:11 AM. |
![]() |
![]() |
احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 2 اعجاب |
|
اعلانات |
![]() |
#2 |
استاذ و مشرف قسم الالكترونيات
المشاركات: 6,894
معدل تقييم المستوى: 332
|
![]() الخطوة الأولى : فى برنامج ARES (ضمن برمجيات PROTEUS ) .

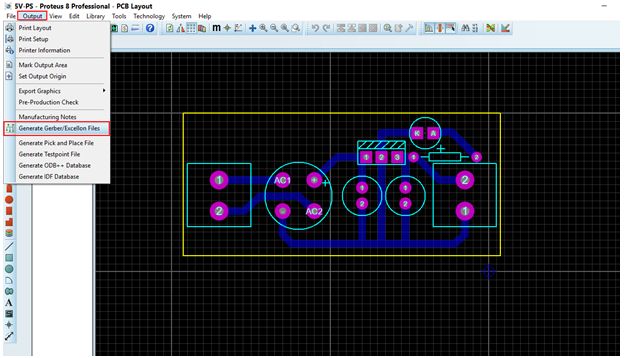

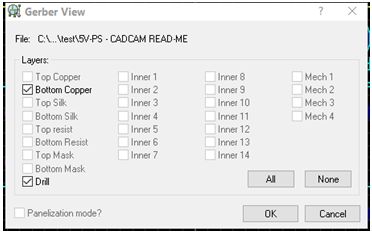

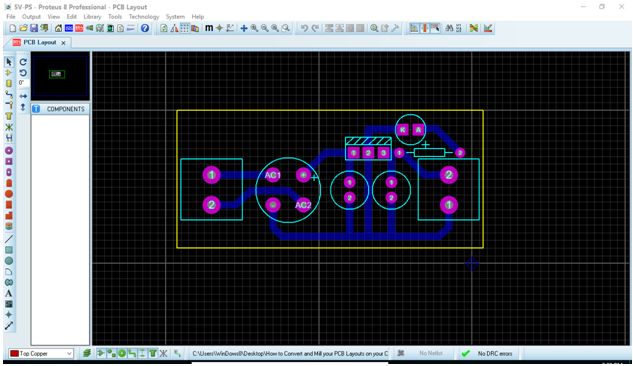

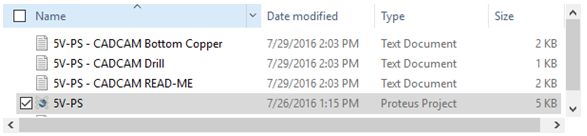

• افتح مخطط اللوحة المطبوعة . ![]() • اذهب إلى قائمة الخرج OUTPUT واختار توليد ملفات جربر Generate Gerber files تنبثق نافذة حوارية ، قم بتحديد الطبقات المطلوبة ، كما هو مبين بالشكل التالى : ![]() ![]() ![]() • النتيجة توليد ثلاثة ملفات بصيغة جربر لكل من طبقة النحاس السفلىBottom Copper Layer ، وطبقة الثقوب Drill Layer ، وطبقة حدود اللوحة Edge Layer تكون ضمن الطبقات السابقة . ![]() • هذه الملفات تكون بصيغة جربر وهى التى سوف يتم معالجتها ببرنامج CopperCAM لإنتاج ملفات أخرى بصيغة G-Code وهذه بدورها هى التى يحتاجها برنامج Mach3 لتشغيل ماكينة CNC .
__________________
مقالات المهندس فتح الله عبدالعزيز |
![]() |
![]() |
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
![]() ![]() |
|
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 |
استاذ و مشرف قسم الالكترونيات
المشاركات: 6,894
معدل تقييم المستوى: 332
|
![]() الخطوة الثانية : مع البرنامج CopperCAM :

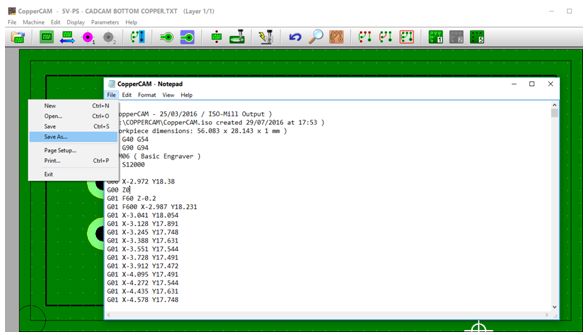

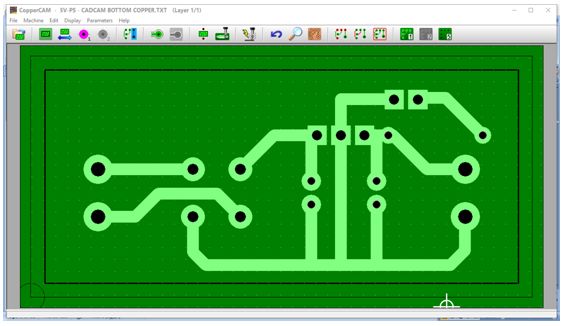

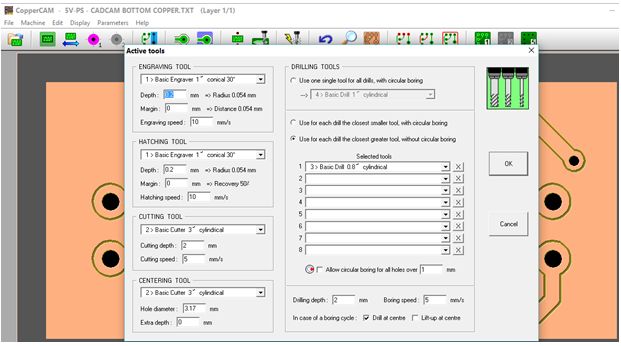

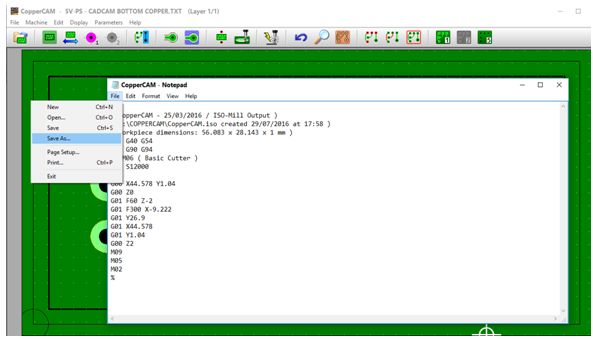

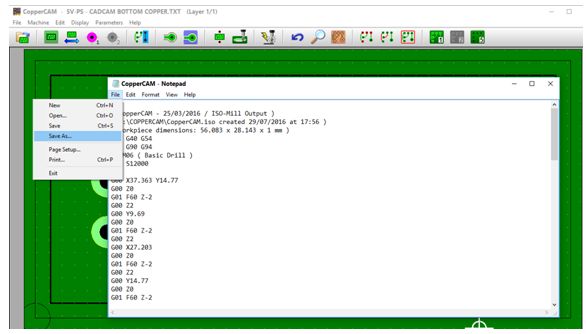

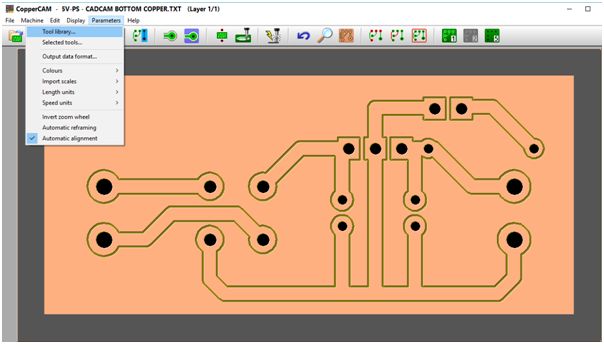

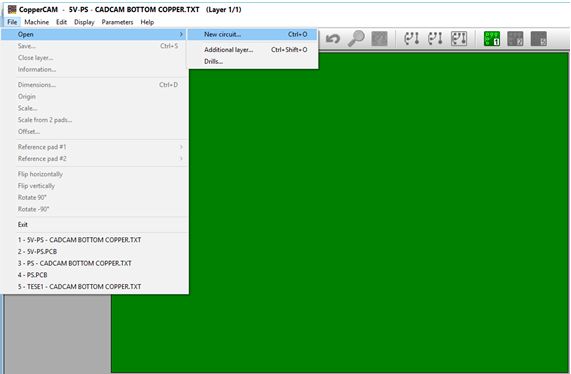

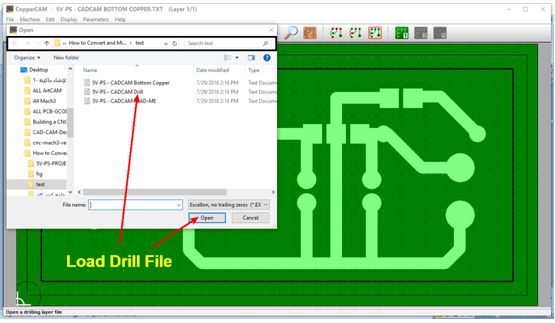

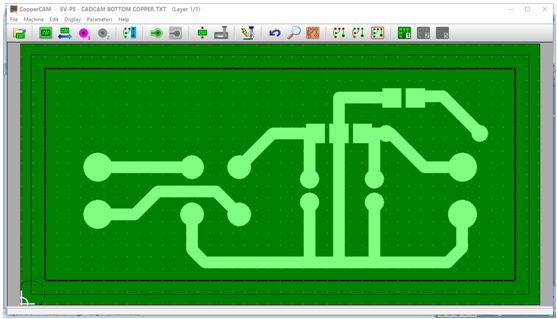

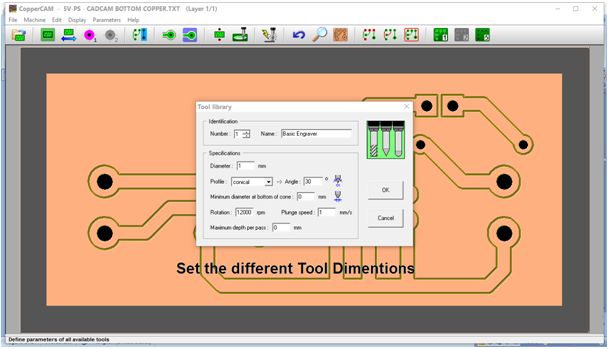

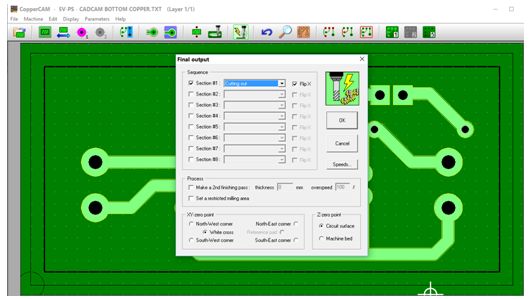

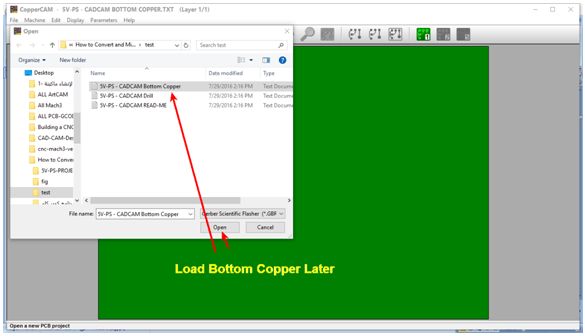

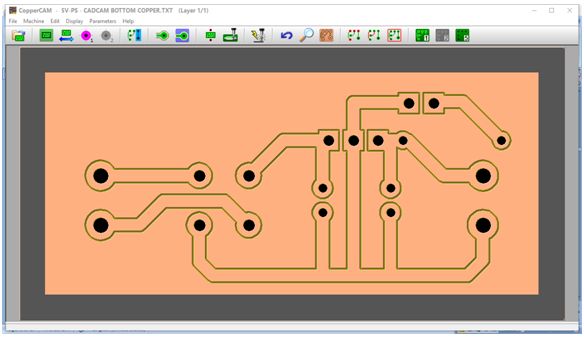

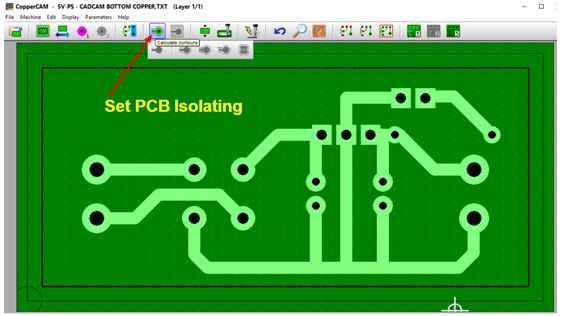

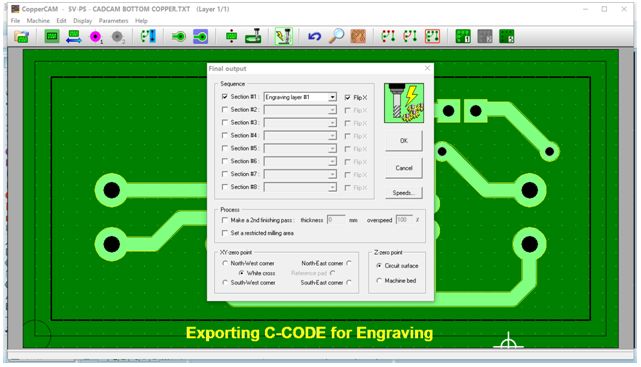

• افتح البرنامج ثم من القائمة File اختار Open ثم New Circuit وحمل ملف جربر الطبقة الأساسية ، وهى هنا طبقة النحاس السفلى وتلقائيا يتم معها تحميل ملف جربر طبقة حدود اللوحة ![]() ![]() نتيجة ذلك ظهور الطبقة رقم 1 وهى طبقة النحاس السفلى ومعها الطبقة رقم 6 وهى طبقة الحدود كما فى الشكل الآتى : ![]() • بعد ذلك ، يتم تحميل ملف جربر الثقوب drill ، كما يلى : ![]() نتيجة ذلك ظهور طبقة الثقوب فوق الطبقة رقم 1 وهى طبقة النحاس السفلى ومعها الطبقة رقم 6 وهى طبقة الحدود كما فى الشكل الآتى : ![]() لاحظ وجود ثقوب بأقطار مختلفة ولذلك سوف نستخدم بنظ تخريم مختلفة ، كمالا سوف يتضح لاحقا . • تحديد عزل الدائرة المطبوعة بالنقر على أيقونة "حساب الملامح " Calculate Contours كما فى الشكل التالى : ![]() ![]() • التحقق من وجود الأدوات بمكتبة الأدوات ، وتحديد الرقم والاسم والشكل لجميع الأدوات المستخدمة وذلك من القائمة Parameters اختار Tool Library... كما فى الشكل . ![]() ![]() • اختيار الأدوات ، من قائمة البارامترات اختار Selected Tools… ![]() ![]() • تصدير ملف شفرة G-Code لمهمة الحفر واللازم لعمل برنامج Mach3 . ![]() ![]() كرر ما سبق لتوليد ملف G-Code للتخريم وبنطة 0.8 مم . ![]() ![]() وأخيرا كرر ما سبق لتوليد ملف بصيغة G-Code والخاص بطبقة حدود اللوحة : ![]() ![]() النتيجة : الحصول على ثلثة ملفات بصيغة شفرة G-CODE : • الملف الأول : خاص بحفر engrave طبقة النحاس السفلى بنظام العزل بين المسارات . • الملف الثانى : ملف التخريم drilling . • الملف الثالث : ملف قطع حواف اللوحة cutout . ![]()
