نبذة عن التايمر 555 وبعض دوائره

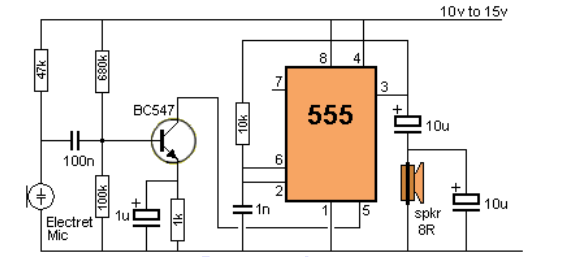

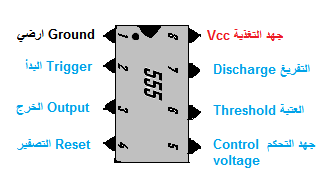

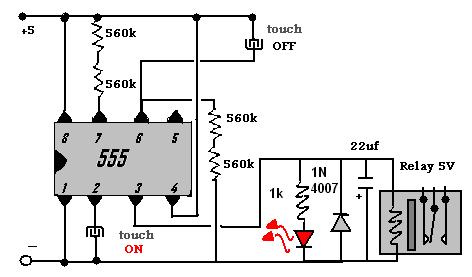

هو رقاقة الكترونية تستخدم في دوائر المؤقتات، فهي تعمل على توليد النبضات وتستخدم في دوائر المذبذبات، وتم استخدمها سنة 1971م. ويتم استخدامه في الكثير من المشاريع الالكترونية لإهميته وايضاً سعره رخيص، يوجد ايضاً النوع 556 ؛ وهو عبارة عن إثنين من تايمر 555 في دائرة متكاملة واحدة . والتايمر555 في عمله يعتمد على كلاً من التقنية التناظرية والتقنية الرقمية على حداً سواء، وبالنسبة لجهد التغذية الخاص به يبداً من 4.5 فولت حتى 18 فولت كحد اقصى وان تجاوز هذا الحد قد يتلف منك. الموضح في الصورة هي مداخل ومخارج التايمر 555 https://3.bp.blogspot.com/-f3Gz23cgf...-Amplifier.jpg  فيديو للتايمر 555 https://www.youtube.com/watch?v=HZsIIMTh4HY بعض الدوائر الالكترونية له. مضاعف الجهد بال 555 تعمل الدائرة على تكبير ومضاعفة الجهد الداخل ل الدائرة المتكاملة 555 فالجهد الداخل للدائرة من 5فولت الى 15v والجهد الخارج من الدائرة من 8v الى 28v . الدائرة بسيطة وقدرتها ايضاً بسيطة .  مكبر صوت بالتايمر 555 قائمة على فكرة تكبير الصوت الناتج من الميك وتتم هذه العملية عن طرق ال دائرة المتكاملة 555، مكونات الدائرة بسيطة وسهلة التصميم، مع العلم ان قدرة ال دائرة ليست كبيرة .   دائرة مفتاح كهربائي باللمس ,الدائرة تعمل على تشغيل ريليه 5 فولت وفصله باللمس ،وبالريليه يمكن تشغيل و إطفاء الأجهزة الكهربائية ويصبح مفتاح كهربي يعمل باللمس  تشغيل محرك الخطوة بواسطة 555 تقوم الدائرة بتشغيل محرك الخطوة ذات المخارج المتعددة والموضح في الصورة والتحكم في سرعته بواسطة المقاومة المتغيرة الموجودة في الدائرة الالكترونية  هذا الموضوع مقتبس من موقع الكترونيك بابل قسم التايمر 555 |
