مساعدة في دوائر ارسال الصوت FM

[mikro.man7]

حاولت اكتر من مرة انو اعمل دايرة ارسال صوت عبر موجه FM
واستقبلها بجهاز الراديو

لاكن فشلت فشل زريع جربت دواير كتير جدا لاكن


عندي احساس انو في سر او في حاجة غلط ممكن تكون رداءه المكونات الى بنستخدمها

تابعت مواضيع هنا في المنتدي عن تصميم الدواير وازاي بتشتغل وازاي احسب الملف والمكثف في دايره الTUNER

لاكن ى نتيجه

ما السر .؟؟؟؟؟

[flaxder]

ايه الدواءر الي انت استخدمتها حاول استخدام داءره من ترانس واحد وداءره رنين تاكد من صحه التوصيلات بين المكونات تاكد من الترانزستور ورجوله

[ماجد عباس محمد]

ربما التردد غير مضبوط على المدى الذى يستقبل فيه الراديو من 80 ميجا إلى 108 ميجا

[سعيد عويطة]

حاول تصمم داوئرة السهلة مثل هذة

http://circuit-zone.com/ediy_blog/77...ransmitter.jpg

[mtm4song]

المشاركة الأصلية كتبت بواسطة سعيد عويطة

حاول تصمم داوئرة السهلة مثل هذة

http://circuit-zone.com/ediy_blog/77...ransmitter.jpg

تمام
عاوز بس استفسر لو انا استخدمت مكثف ثابت مكان المتغير
عشان احدد تردد معين في الحسابات اشتغل عليه

المكثف دا قطبيه ولا مكثف سيراميكي الى هوة اسمو البفه ؟؟

قيم المكثفات التانيه الى في الدايره انا بحاول اقربها لانو الحصول عليها صعب
يعني لو استخدم مكثفات 104 بفه مكانها عادي ؟؟

سللك الهوائي استخدم اي سللك عادي ؟؟

[flaxder]

ممكن تستخدم مكثف ثابت بدل المتغير في دايره الرنين ويجب استخدام البف وخلي قيمته في منتصف قيمه التريمر ولتعديل التردد قرب لفات الملف من بعضها او ابعدها بقطعه بلاستك او خشب مع تشغيل الراديو ايوه ينفع ال104
انت ممكن تستخدم اي سلك دلوقتي لانك لسه عايز تجربها بتشتغل ماوصلتش لدرجه التحليل او التتصميم
بخلي بالك انتبه لطرف الكوليكتور في الترانزستو يجب ان يكون متصل بال مملف دي مهمه قوي لانك لو كنت عامل البورده مثقبه او لاحم علي الوش امسك طرف الكوليكتور واحرص علي وضعه علي الملف لتعمل الداءره وهات الراديو وجيب قناه فاضيه 90مثلا وشغل الدايره وولف لغايت لما صوت الوش يسكت وعلشان زياده التاكيد انقر علي الملف بقلم رصاص نقر خفيف ستسمع صوطه علي ال اديو
وشكرا

[سعيد عويطة]

موقع جميل لاي FM - Transmitter مع pcb لعلة يفيدك

http://www.radio-circuits.com/transmit4.htm

[mohamed.k]

المشاركة الأصلية كتبت بواسطة mikro.man7

حاولت اكتر من مرة انو اعمل دايرة ارسال صوت عبر موجه FM
واستقبلها بجهاز الراديو

لاكن فشلت فشل زريع جربت دواير كتير جدا لاكن


عندي احساس انو في سر او في حاجة غلط ممكن تكون رداءه المكونات الى بنستخدمها

تابعت مواضيع هنا في المنتدي عن تصميم الدواير وازاي بتشتغل وازاي احسب الملف والمكثف في دايره الTUNER

لاكن ى نتيجه

ما السر .؟؟؟؟؟

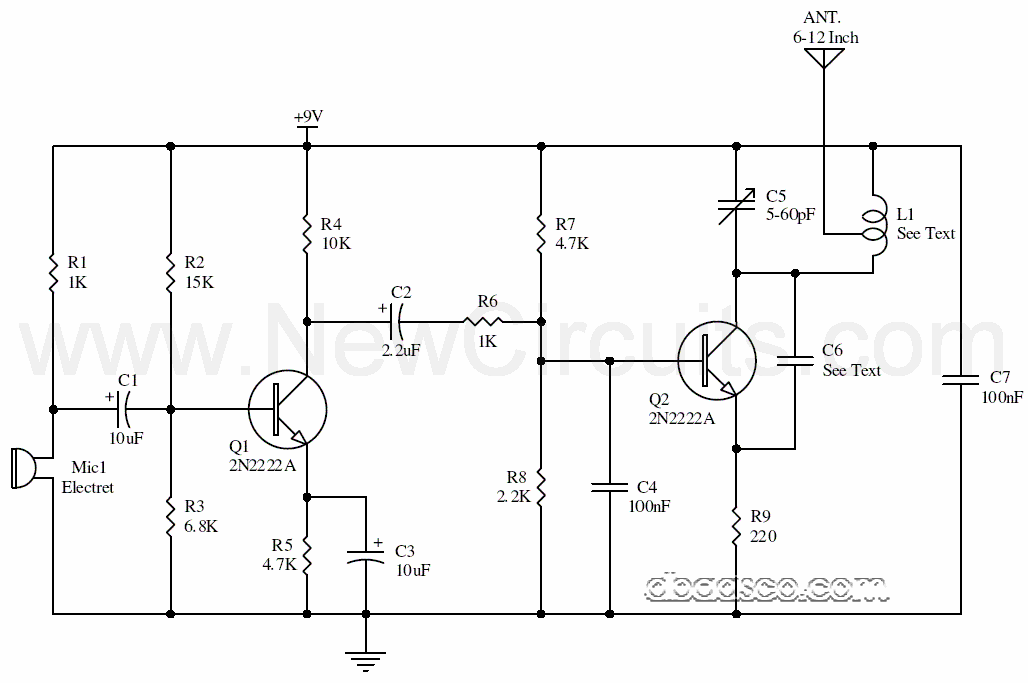

السلام عليكم ورحمة الله وبركاته هده الدائرة مجربة من قبلي وتعمل 100 ب100 و مداها تقريبا 1 كيلو و بتغدية 12 فلت دي سي و لاكن يجب وضع مبرد على الترانزستور ومرعاة اقطاب البطارة يكون الموجب من جهة اعلى الملف لان في الرسم ووجد ب اقطاب البطارية بالمقلوب وشكرا ان اطلت عليكم


http://www4.0zz0.com/2016/08/05/17/427114488.png
