اسلام عليكم

اخواني الكرام هل مجال مغناطيسي ناتج عن الرلي relay يؤتر في اشتغال الميكروكنترولر ام لا

[ماجد عباس محمد]

لا و كثيرا ما استخدمته ولم يسبب أى مشاكل

[أبو معاذ 2010]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد لا و كثيرا ما استخدمته ولم يسبب أى مشاكل

السلام عليكم و رحمة الله و بركاته

فاجأتني أستاذي الفاضل بنفيك القاطع !!! كنت أتوقع على الأقل بعض التحفظ ، فالريلاي نظرا لطبيعة عمله الميكانيكية و وجود ملف يتأرجح بين الوصل و القطع يسبب ضوضاء كبيرة ..
أنا أيضا عملت عدة دارات فيها ريلاي و لم يتأثر الميكروكونترولر قط ، و لكن في بعض الحالات كان التأثير كبيرا و لم تنجح كل احتياطات الحماية من الضوضاء ...
هل أستاذي الكريم هناك إجراءات معينة ينبغي اتخاذها غير الإعتيادية في العمل مع الريلاي ؟

و شكرا جزيلا .

[ماجد عباس محمد]

أخى الكريم
لو تكرمت برفع الدوائر التى يحدث فيها هذا التأثر فربما سيكون أسهل فى تحديد سبب المشكلة
الريلاى كما تعلم يوصل معه الدايود و قد يحتاج لمكثف بين طرفه للتغذية و الأرضى و ليس بعيدا عنه
لكن أحيانا يكون هذا الريلاى يتحكم فى مصدر ضوضاء آخر كموتور مستمر أو غيره من المواتير و التى تسبب هذه المشاكل

[أبو معاذ 2010]

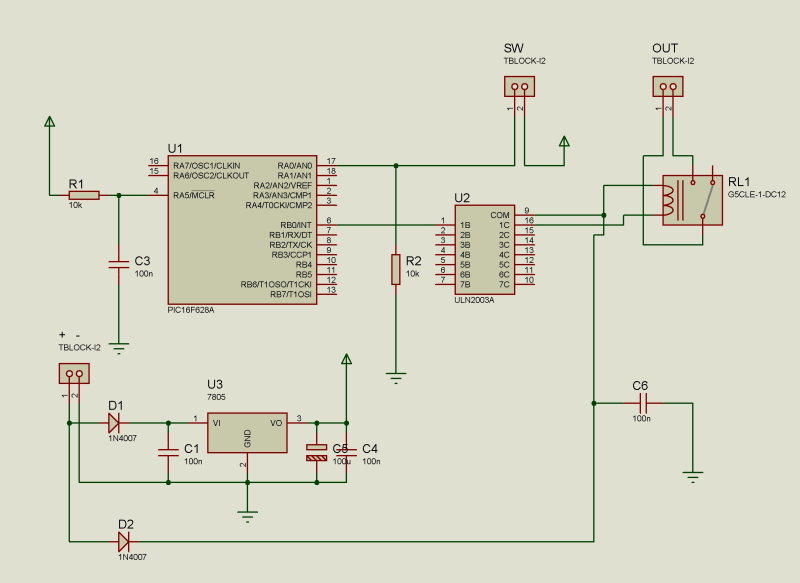

آخر دائرة حدثت فيها مشاكل معي هي التالية :



و هي مؤقت يشغل محركا 220 فولت تيار متناوب صغيرا مثل محرك الميكروويف ، و السويتش sw هو لتحديد نهاية المسار و بدء العد من جديد ، و لكن المشكل لا يأتي من هذا المحرك و لا الريلاي المتحكم فيه ، لأنني شغلت الدائرة منفصلة و عملت كما يجب ، و إنما المشكل يأتي من دارة منفصلة و هي عبارة عن ثرموستات بترانزيستورين و ريلاي يتحكم في مصباح ( أكيد فهمت أن الأمر يتعلق بماكينة تفريخ) ، عندما يغلق الريلاي ثم يفتح يعمل ريسيت للميكروكونترولر ( ليس دائما و لكن من حين لآخر ) ، و الدارتين لا يجمع بينهما إلا مصدر التغذية .

سبق أن عملت دارات كثيرة مثل هذه و مع وجود دارات أخرى بها ريلايز و لم تحدث المشاكل قط إلا هذه ، مع العلم أن الدارات السابقة كان التحكم في محركات تيار مستمر ..

و شكرا على حسن الإصغاء و المتابعة .

[ماجد عباس محمد]

هذا ما توقعته
هل جربت وضع مكثف 0.1 أو 0.01 ميكرو 600 فولت على طرفى الريلاى و طرفى الموتور ؟
الحل الأسهل و الذى لا يجتاج تجارب هو استخدام وحدتى تغذية أو وضع ملفات عزل على مسار المستمر الداخل للمثبت 7805 فالشرارة التى يسببها فصل الموتور قد تحدث عند جهد 310 فولت (قمة الموجة) مما يجعل أثرها كبيرا أو حول عبور الصفر مما يجعل أثرها غير ملحوظ وهى قادرة على عبود محول التغذية و المثبت للميكرو

[أبو معاذ 2010]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد هذا ما توقعته هل جربت وضع مكثف 0.1 أو 0.01 ميكرو 600 فولت على طرفى الريلاى و طرفى الموتور ؟ الحل الأسهل و الذى لا يجتاج تجارب هو استخدام وحدتى تغذية أو وضع ملفات عزل على مسار المستمر الداخل للمثبت 7805 فالشرارة التى يسببها فصل الموتور قد تحدث عند جهد 310 فولت (قمة الموجة) مما يجعل أثرها كبيرا أو حول عبور الصفر مما يجعل أثرها غير ملحوظ وهى قادرة على عبود محول التغذية و المثبت للميكرو

بارك الله فيك أستاذي الفاضل ، أنا وضعت مكثفات في كل مكان إلا المكانين الذين ذكرت ، و حاولت فصل تغذية الدارتين بديودين و لكن لم أجرب استعمال ملفات ، فعلا فكرت أن استعمال وحدتي تغذية يحل المشكل و لكن أردت أن أتتبع الموضوع من أجل الفهم أكثر .

سأجرب ما اقترحته علي و أخبركم بالنتيجة .

شكرا جزيلا .

[ماجد عباس محمد]

أخى العزيز
هناك طريقة سهلة لتحديد المشكلة
فك السلسلة و اختبر كل حلقة على حده

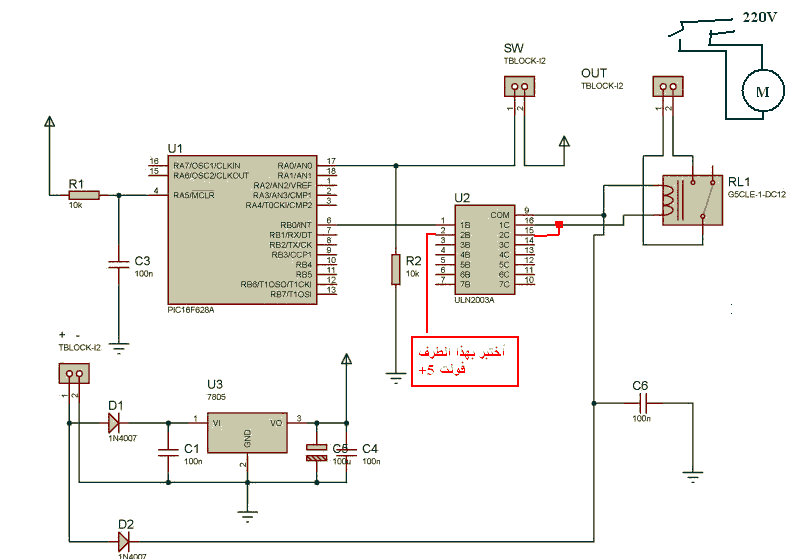

وهنا نفك خرج الريلاى و نفعل الريلاى عدة مرات كما بالصورة

فإن لم يحدث التداخل نحاول تفعيل الموتور عدة مرات باستخدام زر تشغيل بديلا عن الريلاى مبقيا باقى الوصلات كما هى لإبقاء آثارها و هكذا
