دارة تغذية راوتر

[zero-one]

السلام عليكم
ممكن مخطط دارة لغذية راوتر 9v من بطارية ذات موثوقية عالية وامان للراوتر
ولكم الشكر

[zero-one]

المشاركة الأصلية كتبت بواسطة zero-one

السلام عليكم
ممكن مخطط دارة لغذية راوتر 9v من بطارية ذات موثوقية عالية وامان للراوتر
ولكم الشكر

تكون الدراة ذات موثوقية عالية بالنسبة لتغير قيمة جهد البطارية

[eng muhammad]

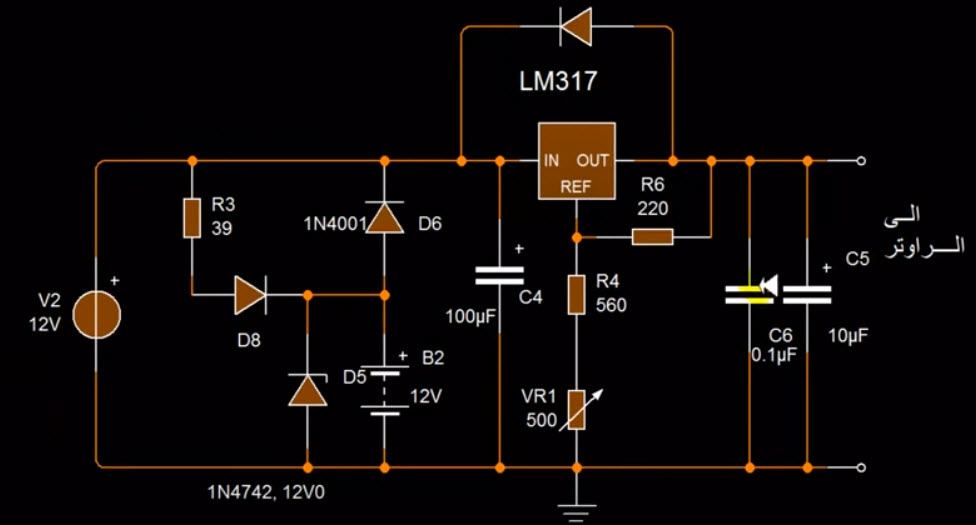

هذه هي مخطط احدى الدائرة ...تشحن البطارية من خلال D8 و R3 ......وزينر دايود تثبت الفولطية الشحن عند 13فولط.... ووظيفة D6 هي منع مرور تيار البطارية الى راوتر عندما كهرباء المصدر موجود ......واخيرا وظيفة LM317 هي تنظيم الفولطية عند 9 فولط

[zero-one]

المشاركة الأصلية كتبت بواسطة eng muhammad

هذه هي مخطط احدى الدائرة ...تشحن البطارية من خلال D8 و R3 ......وزينر دايود تثبت الفولطية الشحن عند 13فولط.... ووظيفة D6 هي منع مرور تيار البطارية الى راوتر عندما كهرباء المصدر موجود ......واخيرا وظيفة LM317 هي تنظيم الفولطية عند 9 فولط

السلام عليكم اجي
الدارة تحول تلقائيا من تغدية نظامية غلى بطارية
ولا يؤثر انخفاض جهد بطاية ع راوتر
وشكر الك

[zero-one]

ممكن دارة شحن راوتر 9 فولت من بطارية ومحول 12 فولت
تقوم بتحويل تلقائيا من بطارية الى محول
تكون ذات موثوقية عالية في حال انخفاض جهد بطارية

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة zero-one

ممكن دارة شحن راوتر 9 فولت من بطارية ومحول 12 فولت
تقوم بتحويل تلقائيا من بطارية الى محول
تكون ذات موثوقية عالية في حال انخفاض جهد بطارية

قدمت العديد من الدوائر تفيد وظيفة التحويل
لكنك تعيد تكرار ملة "تكون ذات موثوقية عالية في حال انخفاض جهد بطارية"
ما المقصود بها؟؟
هذه جملة دبلزماسية لكن التعريف العلمى أن تحدد ما المطلوب منها عند انخفاض جهد البطارية!!

[zero-one]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

قدمت العديد من الدوائر تفيد وظيفة التحويل
لكنك تعيد تكرار ملة "تكون ذات موثوقية عالية في حال انخفاض جهد بطارية"
ما المقصود بها؟؟
هذه جملة دبلزماسية لكن التعريف العلمى أن تحدد ما المطلوب منها عند انخفاض جهد البطارية!!

الدارات التجارية الموجودة بالسوق عند انخفاض قيمة البطارية اقل من 12 فولت يصبح الخرج المعطى للراوتر اقل من 9
ماريده دارة لو انخفض جهد بطارية حتى 10 فولت يظل خرج معطى للراوتر 9 فولت
ولكم الشكر

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة zero-one

الدارات التجارية الموجودة بالسوق عند انخفاض قيمة البطارية اقل من 12 فولت يصبح الخرج المعطى للراوتر اقل من 9
ماريده دارة لو انخفض جهد بطارية حتى 10 فولت يظل خرج معطى للراوتر 9 فولت
ولكم الشكر

إذن استخدم مثبت مثل هذا
http://ram-e-shop.com/oscmax/catalog...roducts_id=672
فهو يعطى فرق حتى نصف فولت بين الدخول و الخروج "طبقا للمواصفات"
طبعا ابحث عن مثبت 9 فولت بدلا من 5 و إن لم تجد يمكنك رفع الخرج باستخدام زينر على طرف الأرضى

و إن لم تجد استخدم LM2575 يعطى فرق حتى 1 فولت
