مالمشكلة فى هده الدارة هل الخلل فى برنامج المحاكاة او فى التوصيل ؟؟؟؟؟؟

[Hussain800]

السلام عليكم ورحمة الله وبركاته

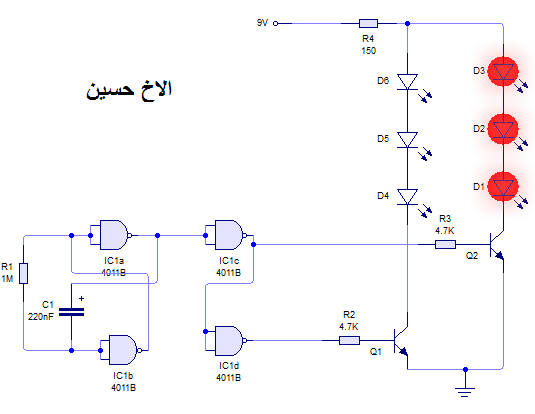

الرجاء من الاخوة الاعضاء توضيح ماهو الخطاء فى توصيل هده الليدات .. هل المشكلة فى برنامج المحاكاة ام الخطاء فى الدارة..واليكم الصورة

عمل هده الدارة هو تشغيل الليدات على التوالى مرة تشتغل الثلاثة اللى على اليمين ومره الثلاثة اللى على الشمال على التوالى .. يعنى فلاشر .. القطع التى استعملتها هة IC4011 >> TR 337
كل مااشغل هده الدارة على برنامج المحاكاة تنفجر الليدات ؟؟؟ هل المشكلة فى التوصيل او طريقة توصيل الترانزيستور كمفتاح بها خطا ام المشكل فى برنامج المحاكاة ام مادا ؟؟؟؟؟
الرجاء التوضيخ من الاخوة الاعضاء المتخصصين ودوى الخبرة ماهى الحسبة القانوية لهدة الدارة او التركيب الصحيح القانونى لها..

والله الموفق

[محمد ع يسى]

وعليك السلام ورحمة وبركاته.
أما عن انفجار الليدات فاجعل مقاومة كل ليد 300أوم بدل 150 وان شاء الله تنحل المشكلة.
ولكن... ما هذه البوابات الغريبة الموجودة على يسار الصورة!!
طبعا أعرف نوعها... لكنها بعد ان تدبرتها وجدت ان هذه البوابات بهذا الشكل ليس لها فائدة!!

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة Hussain800

السلام عليكم ورحمة الله وبركاته
الرجاء من الاخوة الاعضاء توضيح ماهو الخطاء فى توصيل هده الليدات .. هل المشكلة فى برنامج المحاكاة ام الخطاء فى الدارة..واليكم الصورة

عمل هده الدارة هو تشغيل الليدات على التوالى مرة تشتغل الثلاثة اللى على اليمين ومره الثلاثة اللى على الشمال على التوالى .. يعنى فلاشر .. القطع التى استعملتها هة IC4011 >> TR 337
كل مااشغل هده الدارة على برنامج المحاكاة تنفجر الليدات ؟؟؟ هل المشكلة فى التوصيل او طريقة توصيل الترانزيستور كمفتاح بها خطا ام المشكل فى برنامج المحاكاة ام مادا ؟؟؟؟؟
الرجاء التوضيخ من الاخوة الاعضاء المتخصصين ودوى الخبرة ماهى الحسبة القانوية لهدة الدارة او التركيب الصحيح القانونى لها..

والله الموفق

وعليكم السلام ورحمة الله الاخ الفاضل (حسين 800)

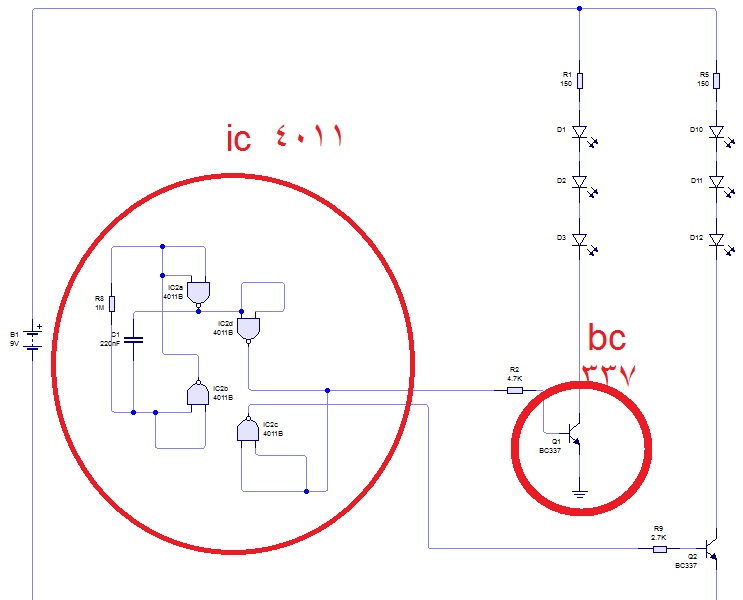

بعد اعادة رسم الدائرة بنفس البرنامج (سيركت وزرد ) اشتغلت الدائرة بشكل طبيعي ولا يوجد اي خطأ .. للفائدة بشكل اكبر تم رسم الدائرة بالترتيب التالي ,

ملاحظة (المقاومة 150 اوم الموجودة على التوالي مع الليدات لايحتاج تكرارها لان المجموعتين تعملان على التعاقب فواحدة تكفي . )

وهذا ملف محاكاة الدائرة بالسيركت وزرد على الصورة الجديدة
http://speedy.sh/Yjxzg/800.cwz

تقبل تحياتي : اخوكم البديري

[Hussain800]

السلام عليكم ورحمة الله وبركاته
اخى محمد بارك الله فيك على الرد .. ولاكن اخى المشكله فى المحاكاة حتى لو رفعت قيمة المقاومة تنفجر لان المقاومة 150 اوم انا حاسبها على معادلة قانونية..
وبالنسبة للبوبات هده بوابات الاسي..
والله الموفق

[Hussain800]

[CENTER]السلام عليكم ورحمة الله وبركاته
اخى نعيم بارك الله فيك على الرد وسرعة الرد كما تعودنا عليك..

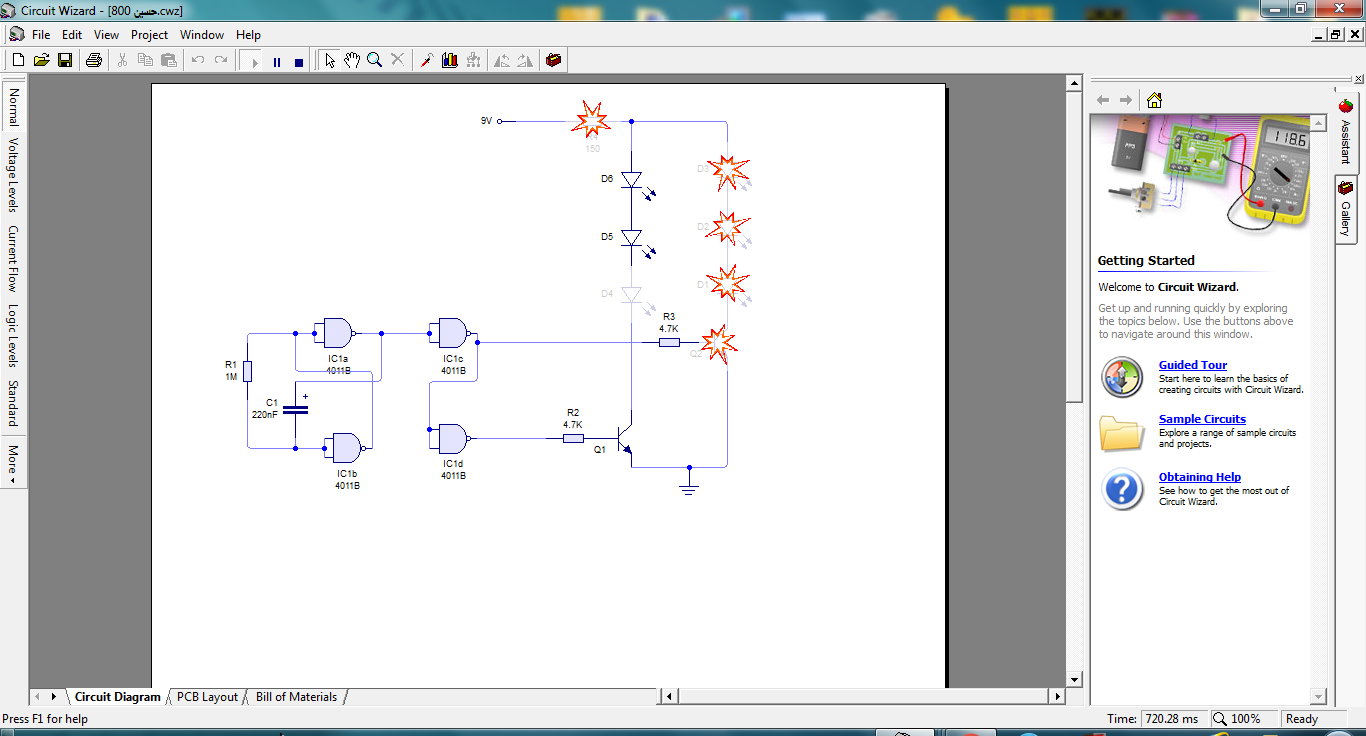

اخى نعيم نفس المشكلة قائمة .. وحتى الدارة الاولى تبعى بتشتغل ومابتفجر الليدات عندما اشغلها بنفس طريقة المحاكاة اللى انتا مشغلها ..وساريك الصور والفصد انى عندما اشغل المحاكاة الصحيحة للبرنامج تنفجر الليدات .. الدارة اللى انتا بعتها اليا عندما دخلتها على المحاكاة انفجرت الليدات ايضا ؟؟

هده دارتك

انظر كيف تنفجر الليدات ؟

انا حسب اعتقادى الاخير ان المشكلة فى تعديل البرنامج؟؟؟
والله الموفق[/C ENTER]

[ماجد عباس محمد]

أخى
المسألة بسيطة
اكتب فى جوجل red led specification sheet
ستجد انه يتحمل 20 مللى أمبير و عندها يكون الفولت على طرفيه من 2 إلى 3 فولت
باحتساب الأقل فثلاث ليدات = 6 فولت
إذن من قانون أوم 9-6 = 3 فولت ÷ 150 أوم = 20 مللى أمبير أى انه فى حدود التشغيل
دوما أقول نلجأ للعلم و نجعل المحاكاة عندما تتعقد الأمور فهى دوما تسبب مشاكل

[ali abdulla]

المشاركة الأصلية كتبت بواسطة Hussain800

[CENTER]السلام عليكم ورحمة الله وبركاته
اخى نعيم بارك الله فيك على الرد وسرعة الرد كما تعودنا عليك..
اخى نعيم نفس المشكلة قائمة .. وحتى الدارة الاولى تبعى بتشتغل ومابتفجر الليدات عندما اشغلها بنفس طريقة المحاكاة اللى انتا مشغلها ..وساريك الصور والفصد انى عندما اشغل المحاكاة الصحيحة للبرنامج تنفجر الليدات .. الدارة اللى انتا بعتها اليا عندما دخلتها على المحاكاة انفجرت الليدات ايضا ؟؟

هده دارتك

انظر كيف تنفجر الليدات ؟

انا حسب اعتقادى الاخير ان المشكلة فى تعديل البرنامج؟؟؟
والله الموفق[/C ENTER]

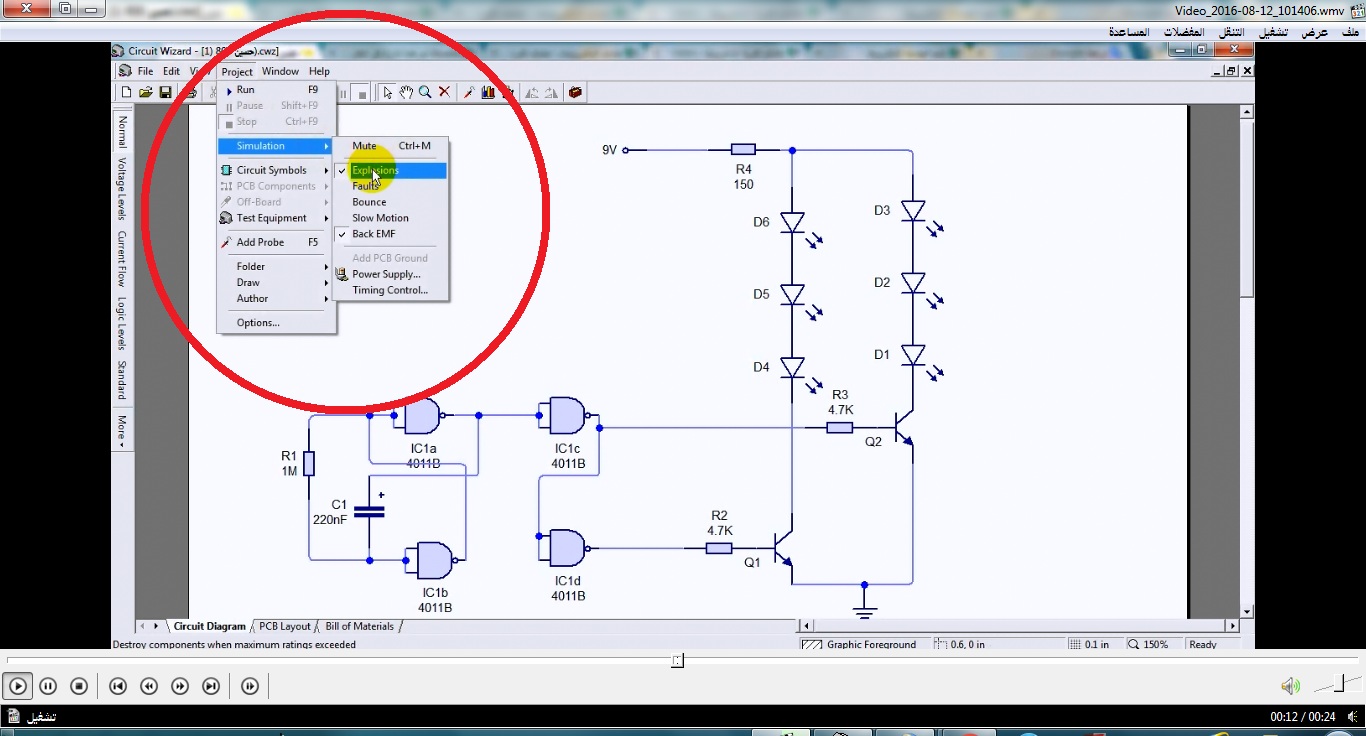

اخي العزيز ادخل على project ثم simulation وازل كل العلامات . ستشتغل الدائرة ان شاء الله
