استفسار tda1085c

[db2006]

السلام عليكم اخواني الافاضل

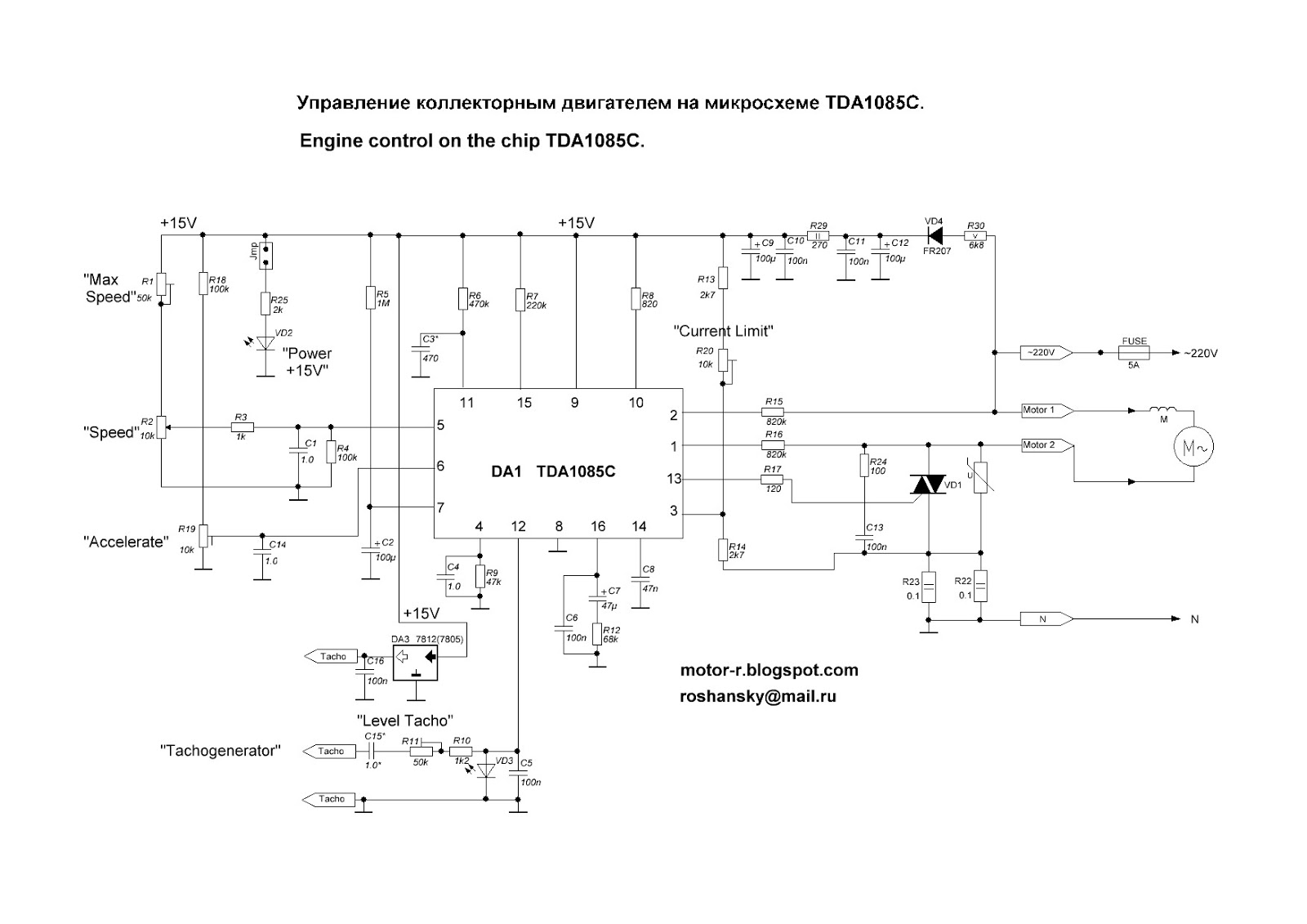

يوجد في الداتا شيت للمتكاملة tda 1085c دارة و بالبحث على غوغل ايضا يوجد خيارات واسعة انا جربت جميع الامثلة لكن لا جدوى
عند قياس الجهد يعطي 220 فولت لكن الموتور لا يعمل هل من اقتراحات
(انا مجرب الموتور بلا الدارة و هو يعمل )

[ماجد عباس محمد]

هل 220 فولت موجودة على الموتور وهو لا يعمل؟؟ أم 220 موجودة بلا موتور و عند توصيله تنخفض؟؟
ثانيا هل الموتور من النوع universal كما فى الداتا شيت؟
هل التراياك المستخدم يعطى الأمبير أم انك استخدمت ثايريستور؟؟

[db2006]

مشكور جدا استاذ ماجد
ال 220 موجودة بلا موتور
عند توصيل الموتور تنخفض ال 140 او 0
المحرك من نوع universal
استخدم ترياك bta 12 600
لاحظت ان المقاومة 6k8 5 وات تسخن يسرعة شديدة

[db2006]

وضعت مقاومة 10 كيلو بين G و MT1 للترياك و لكن نفس المشكلة

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة db2006

مشكور جدا استاذ ماجد
ال 220 موجودة بلا موتور
عند توصيل الموتور تنخفض ال 140 او 0
المحرك من نوع universal
استخدم ترياك bta 12 600
لاحظت ان المقاومة 6k8 5 وات تسخن يسرعة شديدة

معذرة لا اعلم عم تتحدث
المقاومة R5 قيمتها 1 ميجا
بحثت عن 6.8 ك فلم أراها
المكونات مرقمة برجاء تحديد القطعة برقمها لسهولة البحث

[db2006]

متأسف خطأ في ترتيب الاحرف اقصد R30 6.8k

[ماجد عباس محمد]

طبيعى انها تسخن فهى تمد الدائرة كلها بالطاقة و يجب أن تكون 3 وات على الأقل

لم تذكر قدرة الموتور المستخدم
أيضا المقاومة المتغيرة R20 التى تحد التيار ربما مضبوطة على قيمة تجعل التيار الذاهب للموتور أقل مما يحتاج

[db2006]

مشكور استاذ
الموتور بحدود ال 500 وات
المقاومة هي 5 وات هل من الطبيعي ان تسخن كثيرا
كيف يمكنني السماح بمرور تيار اكبر الى الموتور لم افهم كثيرا من الداتا شي و شكرا
