سؤال في دائرة شاحن من الخلايا الشمسية

osama matar · 18-08-2016, 12:54 PM

بسم الله الرحمن الرحيم
السلام عليكم أصدقائي جميعا وجميع من انضم للمنتدى ومن يقرأ هذا

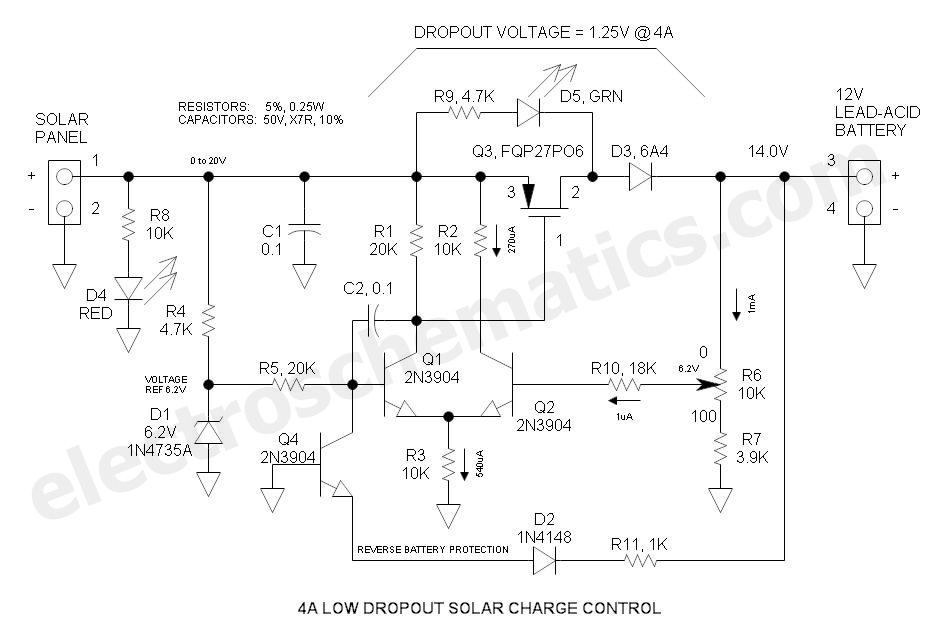

الدائرة المرفقة ل (LDO Solar Charge Control Circuit)
فهل قام أحد بتنفيذ الدائرة أو دائرة مشابهه
وشكراً لكم

[IMG]

[/IMG]

ماجد عباس محمد · 18-08-2016, 04:34 PM

أهلا أخى العزيز - لم أشاهد لك مداخلات منذ زمن عسى المانع خيرا

نعم نفذت دوائر شبيهة ولكن ليست هذه تحديدا

osama matar · 19-08-2016, 04:06 AM

أسعد الله صباحكم المهندس ماجد
الحمد لله الأمور محتملة وشكراً على السؤال
...................................
وضع الموسفت هكذا صحيح؟؟

ماجد عباس محمد · 19-08-2016, 05:57 AM

الدائرة صحيحة لكن الرمز خاطئ فالموسفيت المستخدم هو سالب P=Chanel و الداتا شيت للرقم يؤكد ذلك و يؤكد أن إتجاه السهم معكوس

osama matar · 19-08-2016, 07:10 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الدائرة صحيحة لكن الرمز خاطئ فالموسفيت المستخدم هو سالب P=Chanel و الداتا شيت للرقم يؤكد ذلك و يؤكد أن إتجاه السهم معكوس

ممتاز أخ ماجد
وشكرا على المساعدة
عندك دايرة n-chanel تيار عالي

ماجد عباس محمد · 20-08-2016, 05:46 AM

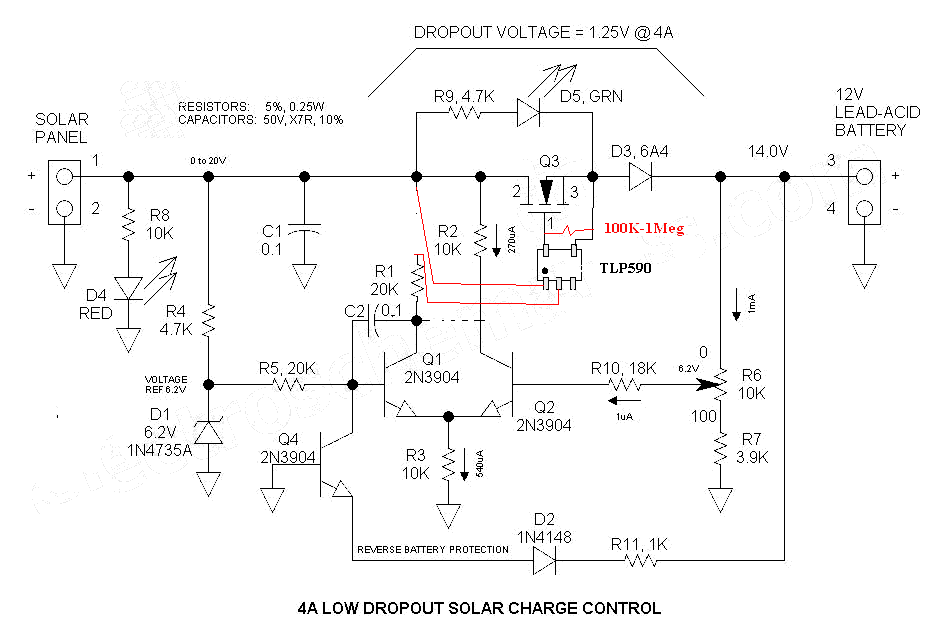

ممكن باستخدام المتكاملة TLP590 و قد لا تكون متاحة . الموسفيت يحتاج 10 فولت على البوابة G أعلى من المصدر S ليفتح وهذا مما يجعل الحل الأسهل هو هذه المتكاملة و التى صنعت خصيصا لهذا السبب و عيبها البطئ فهى تصل إلى 50 مرة قطع و توصيل فى الثانية

الحل الآخر باستخدم ترانزيستورات PNP مثل MJ2955 أو دارلنجتون حتى إن لم يتاح الأمبير الكافى يوفر الأمبير من NPN و كمالة الدارلنجتون PNP

osama matar · 20-08-2016, 04:41 PM

شكرا اخ ماجد
تعبتك معي
حفظكم الله ورعاكم

ماجد عباس محمد · 20-08-2016, 04:45 PM

لا تعب إطلاقا بل يسعدنى ذلك
