الأخوة الكرام :

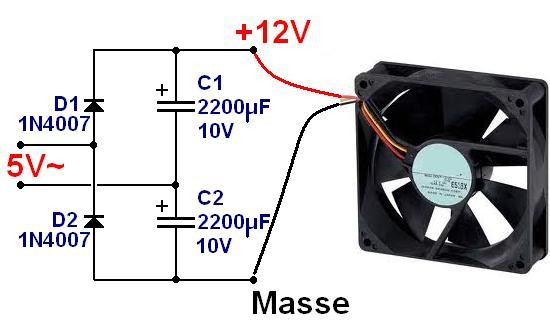

هذه دارة بسيطة لتغذية مروحة 12 من تيار 5 فولت متناوب بطريقة مضاعفة الجهد.
الشرح : في نصف الموجة الموجب d1 عبورية مما يسمح بشحن المكثف c1 على التوازي مع تغذية الحمولة بينما يكون d2 مانعا ويحمي المكثف c2 من الشحن العكسي ويخرج التيار من c1 الى الطرف السالب للنوبة ولا يشحن c2 بسبب وجوده على التوازي مع سلك ويكون مقصورا في هذه الحالة
في نصف الموجة السالب يحدث شحن للمكثف c2 بينما يفرغ c1 ولكن عبر الحمولة لان d1 يكون مانعا ثم الى سالب c2 ثم سالب التغذية عن طريق d2
ــــــــــــــــــــــ
منقول للفائدة
دارة مضاعفة جهد بسيطة لتشغيل مروحة
