مشكلة انحراق الزينر

[xx512]

السلام عليكم ايها الاخوة..

لدي مروحة صغيرة تشبه مروحة تبريد المعالج

12 فولت وتستهلك 0.25 امبير ..

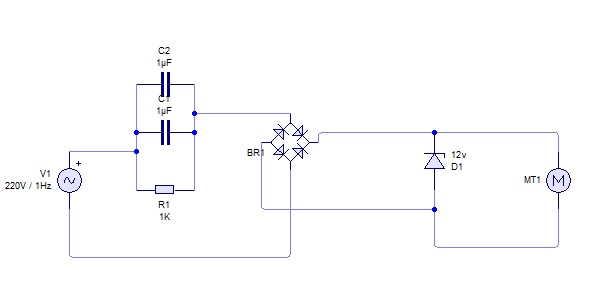

اردت تشغيلها غلى 220 فولت بدارة تغذية بدون محول وطبقتهاكما في الصورة



مع العلم اني اضفت زيترين 12 فولت على التوازي لزيادة استطاعة الزينر كونه لايتوفر زينر ذو استطاعة كبيرة لدي

علما ان المروحة موصولة بشكل مباشر مع الدارة اي لا افصلها مطلقا


المشكلة انه كلما اعطيت الغذية للدارة تعمل المروحة لاقل من ثانية ثم تنهار الزينرات

اود ان اعرف لماذا وكيف الحل ولكم جزيل الشكر

[xx512]

ياشباب حدا يرد

[كويس]

السلام عليك اخي يجب اضافة مقاومه 1kعلي التوالي مع الزينر لتحديد التيار حتي لا ينهار الزينر.

[xx512]

طيب كلامك صحيح لكن مقاومة 1 كيلو رح نكون علا التوالي كمان مع المروحة ةرح تعيق التيار اللازم لتشغيل المروحة.. صحيح كلامي ولا غلط

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته

اخى الكريم
ذكرت فى مشاركتك ان قدرة المروحة هى 25. امبير يعنى 250 مللى امبير
وان اقصى تيار لهذا النوع من دوائر البور صبلاى لا يتعدى الـــ 50 مللى امبير
اى ان القدرة المسحوبه اكبر من قدرة هذا البور صبلاى وهذا سبب تلفه على الفور
واليك هـــــذا الرابط للاخ الغالى مهندس وليد الفرا طيب الله ثـــراه بــه شــرح وافى لهـــذا النوع من الدوائـــر

http://www.qariya.info/vb/showthread.php?t=13959

[ماجد عباس محمد]

أخى
لا يجوز وضع الزينر على التوازى و هذا مشروح فى السلسلة
واحد سيكون 12.5 و الآحر قد يكون 12.7 فهناك نسبة سماح +/-10% و لذا الأقل فيهما سيفتح أولا ويمر به كل التيار و من ثم يتلف أولا فإن صار قصر يحمى زميله و إن صار مفتوح سيقع العبئ على زميلة و ينهار
الحل تجعل المقاومة 2 ك أو 3 ك ليكون التيار على قدر المروحة ولا داعى للزينر أساسا فهو لتثبيت الفولت للإلكترونيات أما الموتور فيتحمل ارتفاع الفولت بلا مشاكل
كما انك يمكنك قياس الفولت و الموتور متصل لتحدد كم فولت عليه بالضبط

[xx512]

شكرا للجميع..


اخي محمود كلامك صحيح ولكن عن اي مقاومة تتحدث.... ؟

ثانيا بالنسبة للموتور اعلم انه ستحمل ولكن في ظل تغير الفولتية والتردد اذا ما استخدم علا مولدة فذلك يعني تغير كبير علا الموتور لذلك استخدم الزينر

بعد فهم الدارة فهمت انه عند اول مرور للتيار في المكثف سيمر تيار عالي في الزينر.. ويما انني لا اريد ان اضع مقاومة لحماية الزينر كونها تقلل من الامبير.. خطر ببالي انه يجب عند اول مرور للتيار يجب ان يكون هناك عنصر يبتلع الامبير .بذل من الزينر.. فوضعت مكثف 470 ميكرو 50 فولت... وتم حماية الزينر كون المكثف سيبتلع نبضة الامبير العالية في البداية... هل طريقتي جيدة ام ماذا وشكرا

[د حسين]

المشاركة الأصلية كتبت بواسطة xx512

شكرا للجميع..


اخي محمود كلامك صحيح ولكن عن اي مقاومة تتحدث.... ؟

ثانيا بالنسبة للموتور اعلم انه ستحمل ولكن في ظل تغير الفولتية والتردد اذا ما استخدم علا مولدة فذلك يعني تغير كبير علا الموتور لذلك استخدم الزينر

بعد فهم الدارة فهمت انه عند اول مرور للتيار في المكثف سيمر تيار عالي في الزينر.. ويما انني لا اريد ان اضع مقاومة لحماية الزينر كونها تقلل من الامبير.. خطر ببالي انه يجب عند اول مرور للتيار يجب ان يكون هناك عنصر يبتلع الامبير .بذل من الزينر.. فوضعت مكثف 470 ميكرو 50 فولت... وتم حماية الزينر كون المكثف سيبتلع نبضة الامبير العالية في البداية... هل طريقتي جيدة ام ماذا وشكرا

عزيزي ان كان تم الحل حسب طريقتك فانك ستبقى الأمور قلقلة فاذا انفصلت المروحة عن الدارة سوف يحرق الزنر ويفجر المكثفة اذا كانت بفولط منخفض لذلك انصحك بمكثف 400 فولط واستبدال الزنر بمنظم جهد من نوع 7824 او 7924 او 7812او7912 حسب فولطية المروحة ..
اتمنى لك التوفيق
