جهاز الطاقة البديلة SOLAR

[osama matar]

Axpert ..KS1000
جهاز الطاقة البديلة SOLAR
....................
سأحاول إن شاء الله الحديث عن جهاز الطاقة من أكثر من جانب
خصيت جهاز اكسبرت لانه متوفر عندي
وكذلك سيكون الحديث عن البطاريات والاسلاك والخلايا الشمسية
دعواتكم

[ماجد عباس محمد]

شكرا و بالتوفيق إن شاء الله وفى الإنتظار

[osama matar]

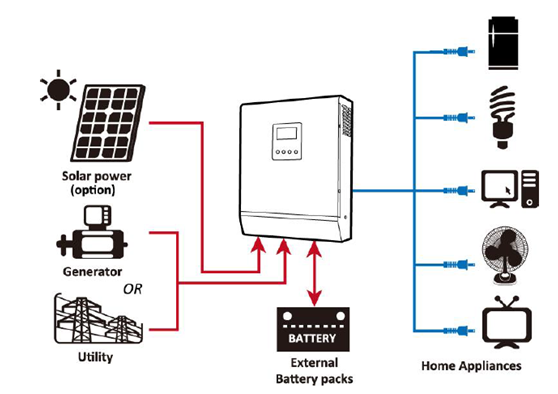

امكانيات الجهاز



يمكن لهذا العاكس ان يتغذى من
1 – الخلايا الشمسية
2 – من الجهد العمومي 220 فولت
3 – من مولد
ويمكنه ان يغذي كل الاجهزة المنزلية التي تقل عن 800 وات

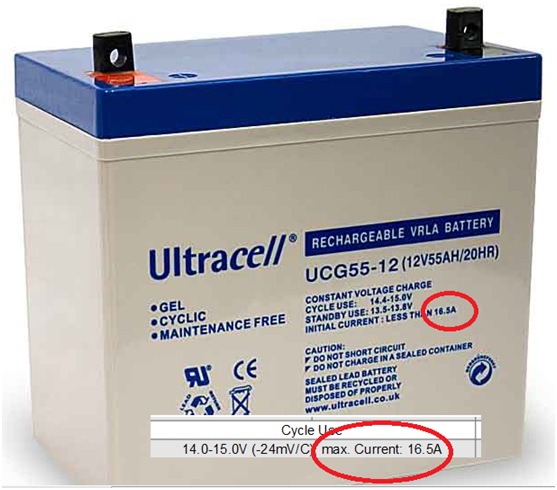

يوصل مع هذا العاكس بطارية حسب الاحتياج ولكن يجب ان لا يقل تيار شحنها عن 10 امبير بسبب أن تيار شحنه الأدنى 10 أمبير ويمكن رفعه حتى 50 أمبير وبالعادة يكتب أقصى تيار تتحمله البطارية عليها وهنا مثال لبطارية 55 أمبير ألترا سل حيث يجب أن يقل تيار شحنها عن 16.5 أمبير




يتبع إن شاء الله

[mahmadsolimanra]

شكراا أ\ osama matar دائما مواضيعك مميزة
ومتابعين معاك الله يعينك

[osama matar]

لمحة حول مواصفات البطاريات

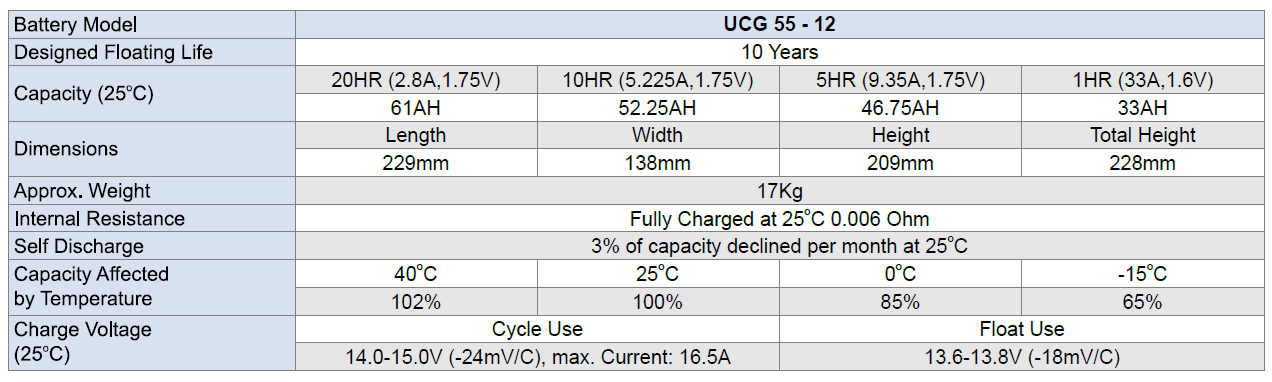

انظر الجدول وهو للبطارية ألتراسل السابقة


لاحظ في بداية الجدول قد اعطى المصمم عمراً افتراضياً للبطارية مدته 10 سنين مع أن حياة البطارية تعتمد على عدد مرات الشحن والتفريغ حيث يكون عدد المرات هو 1000 مرة شحن وتفريغ لذا نعتبر هذه المعلومة 10 سنين تجارية أكثر من كونها فنية
في السطر الثاني نجد أن البطارية يمكنها إعطاء تياراً قيمته 2.8 أمبير لمدة 20 ساعة وهو طبعاً أفضل استخدام للبطارية حيث يمكن في هذه الحالة الحصول على 61 أمبير بدل ال55 أمبير ويصل بعدها جهد الخلية الواحدة 1.75 فولت أي أن جهد البطارية سيصبح 10.5 فولت
ويستمر الجدول حتى نصل لأقصى تيار تفريغ وهو 33 أمبير في الساعة وفي ذلك ضياع كبير لشحنة البطارية ..
نخلص من المعلومات السابقة أنه ومن أجل الاستفادة الأكثر من البطارية يجب أن تكون سعتها (أمبيرها) أعلى ما يمكن الحصول علية .. ففي ذلك استغلال أفضل لطاقة (شحنة) البطارية
السطر التالي يتحدث عن مقاسات أبعاد البطارية .. وتقريباً جميع البطاريات 55 أمبير ستأخذ نفس الحجم على أن تكون نفس مادة الصنع (Lead Acid)
السطر التالي هو الوزن وهو مهم جداً عند شراء البطارية .. فقم بوزن البطارية للتأكد من سعتها المكتوبة عليها
السطر التالي هو المقاومة الداخلية للبطارية وهي هنا 6مللي أوم وهي قيمة منخفضة وجيدة ولكنها ستزيد كلما طال عمر البطارية
السطر التالي يعني أن البطارية سوف تفرغ بشكل تلقائي بمعدل 3% كل شهر
السطر التالي وهو عن علاقة شحنة البطارية ودرجة الحرارة وواضح أن الحرارة العالية تزيد من السعة التخزينية للبطارية بسبب التمدد وسرعة التفاعل
السطر التالي وبه العبارة (Cycle Use) وهي تعني الجهد خلال عملية الشحن ويصل من 14 إلى 15 فولت على أن لا يزيد تيار الشحن عن 16.5 أمبير سابق الذكر
وأيضا نجد العبارة (Float Use) أو العبارة (Standby) وهي بين 13.6 و 13.8 فولت وهو الجهد الذي يقاس على البطارية عندما يتوقف شحنها .. فالشواحن الذكية تقوم بفصل الشحن وقياس هذا الجهد فإذا وصل للحد المكتوب تقوم بإيقاف عملية الشحن
يتبع إن شاء الله

[osama matar]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

شكرا و بالتوفيق إن شاء الله وفى الإنتظار

مشكور الأخ الكريم م. ماجد وبارك الله فيكم

[osama matar]

المشاركة الأصلية كتبت بواسطة mahmadsolimanra

شكراا أ\ osama matar دائما مواضيعك مميزة
ومتابعين معاك الله يعينك

مشكور أخي الكريم وشكرا على المتابعة

[osama matar]

من المهم جدا عند تركيب وصلات الانفيرتر معرفة المقاسات المناسبة للأسلاك المستخدمة.. فلا مقاسات صغيرة يمكنها التسبب في حرائق أو ضياع للطاقة ولا اسلاك سميكة زيادة تكون ثقيلة وثمنها مرتفع

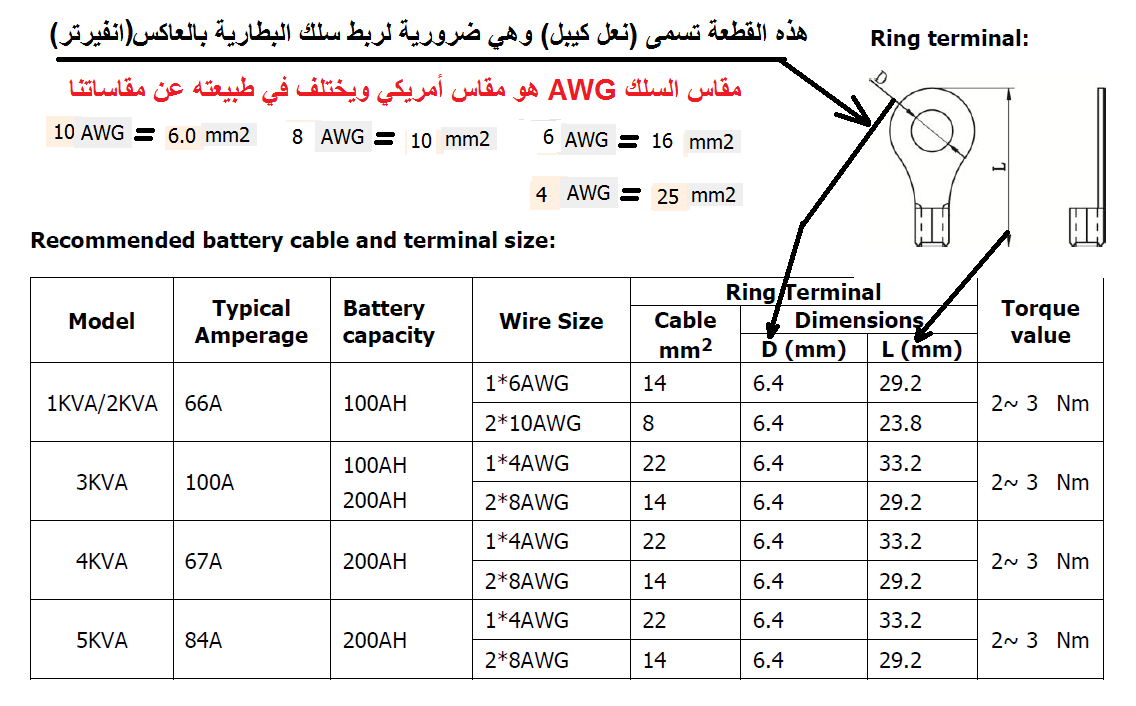

ويوضح المصمم هنا الاسلاك الافتراضية التي يجب استخدامها مع الجهاز
الانفيرتر ال واحد كيلو يعمل على بطارية 12 فولت وهو ما نحن بصدد دراسته أما ال 3 كيلو وات والاثنين كيلو وات فيعملان على بطارية 24 فولت وال4 كيلو وال 5كيلو وات يعملان مع بطارية 48 فولت
الانفيرتر ال1 كيلو تكون قيمة القدرة المستفادة منه هي 800 وات أي أنه يفقد 20% من الطاقة في عملية التحويل وتعتبر هذه النسبة جيدة مقارنة مع العواكس العادية
في بداية السطر الأول قال بأن التيار 66A فبالنسبة لل1KVA ذو القدرة الفعلية 800W تكون الحسبة 12 فولت مضروبة في التيار 66 فتساوي 792 وات وهي قدرة الجهاز
وقد افترض المصمم استخدام بطارية سعة 100 أمبير
ونكمل السطر فنجد بأنه استخدم مقاس السلك الأمريكي AWG (6WAG) والذي يعادل 12 مللم مربع
مقاسات السلك الامريكية (American Wire Gauge)

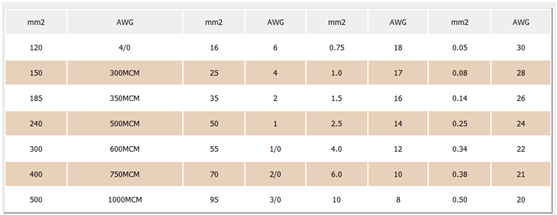

وللتحويل لنظامنا يمكن استخدام الجدول التالي من إحدى صفحات قسم الهندسة الكهربية في القرية:

ثم يكمل السطر للتحديد مواصفات نعل الكيبل كما هو بالجدول
وتبقى الخانة الآخيرة وهي مقدار تحمل السلك لللي (الإنثناء) وهي تعني لنا استخدام اسلاك شعارية وليس أسلاكاً مصمتة بدون الدخول في تفاصيل ذلك
باقي الجدول هو تكرار لكل قدرة


يتبع ان شاء الله
