اقتباس:
المشاركة الأصلية كتبت بواسطة زكرياء المغربي
السلام عليكم ورحمة الله...
شكرا للاستاذ ماجد و الاستاذ flaxder على الاهتمام والمساعدة

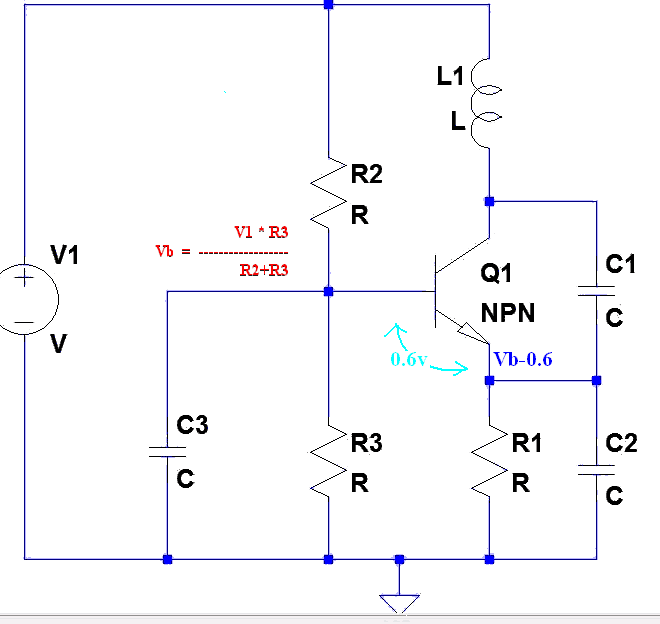

استاذ ماجد، التيار الذي سيحسب بهذه العلاقة هو المستمر بدون تذبذب، الذي هو أصلا حددناه عند تصميم الدارة، المشكل موجود عند عمل المذبذب...
جربت أن حسبت ممانعة المكثف عند تردد المذبذب وحسب محصلتها على التوازي مع Re وحسبت بقانون اوم التيار على الباعث على اعتبار ان جهده يقل بـ0.7 فولت عن جهد القاعدة، لكن النتائج غريبة
|
المذبذبات لا تحسب بهذه الطريقة و حساباتها معقدة فلابد من حساب قيمة الممانعة لكل مكون و حساب نسبة التغذية العكسية كما يجب أن تحسب جودة الملف
q=2
f/r
خيث r مقاومة السلك الأومية عند هذا التردد و يدخل بها حساب تأثير السطح skin effect
لا تعتبر المكثفات قصر فى المتردد إلا فى المكبرات و فقط جين تكون معاوقتها أقل بكثير عند التردد المعنى من قيمة المقاومة المعنية لكنها هنا فهى تحدد نسبة التغذية العكسية و لو تغيرت قيمتها كثيرا قد تتوقف الدائرة عن الإهتزاز
