دائرة انذار ضد الحريق

[merooo2811]

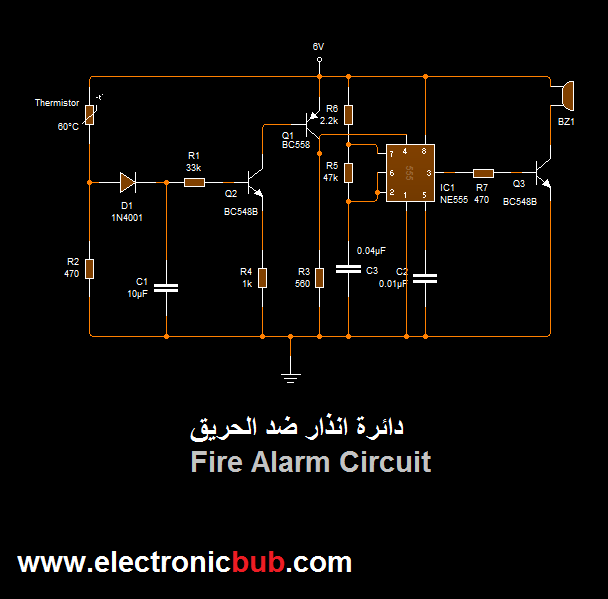

تصميم دائرة انذار ضد الحريق
-الدائرة تتطلق انذار عند اكتشاف حريق او ارتفاع درجة الحرارة في الغرفة او المكان المراد تامينه ضد الحريق الدئرة بسيطة وفعالة وتعمل على جهد 6V .
-اولاً الدائرة تعمل بسينسور درجة الحرارة ( thermistor ) والتايمر 555 والترانزستور npn عمل الدائرة بمجرد ارتفاع درجة الحرارة على السينسور عن 45C فتقل مقاومته على طرفيه ويقوم بتمرير تيار بسيط لقاعدة الترانزستور npn ويقوم بتوصيل التيار لطرف 4 الخاص بالتايمر 555 .

[olmacall]

المشاركة الأصلية كتبت بواسطة merooo2811

تصميم دائرة انذار ضد الحريق
-الدائرة تتطلق انذار عند اكتشاف حريق او ارتفاع درجة الحرارة في الغرفة او المكان المراد تامينه ضد الحريق الدئرة بسيطة وفعالة وتعمل على جهد 6V .
-اولاً الدائرة تعمل بسينسور درجة الحرارة ( thermistor ) والتايمر 555 والترانزستور npn عمل الدائرة بمجرد ارتفاع درجة الحرارة على السينسور عن 45C فتقل مقاومته على طرفيه ويقوم بتمرير تيار بسيط لقاعدة الترانزستور npn ويقوم بتوصيل التيار لطرف 4 الخاص بالتايمر 555 .

شكراً لمجهودك للدائرة الجميلة ، ويمكن اضافة تعديل بسيط بإضافة حساس للدخان وتصبح كاملة ، دارة انذار بالحريق والدخان .
