تثبيت الجهد على 12 فولت

[No-peacE]

السلام عليكم ورحمة الله وبركاته
عندي راوتر يعمل على بطارية 12 فولت ولكن الراوتر يفصل عند شحن البطارية، لذلك اريد داءرة بسيطة لتثبيت الجهد على 12 فولت مهما تغير الدخل ومن قطع يمكن تحصيلها من اجهزة اخرى متوفرة في كل بيت لاني بصراحة اواجه مشكلة في تحصيل القطع
ولكم جزيل الشكر

[mkhuzanie]

[No-peacE]

شكرا على الرد لكن الدارة غير مجدية لانه يجب ان يكون الدخل اكبر من 13 فولت لكي تعمل الدارة
هناك دارة وجدتها من خلال البحث CA3240
https://goo.gl/images/yj64D8
ووجدت انها مشابهة ل LM358 او LM393 هل ممكن ان استبدلها باحد منها؟؟؟؟

[ماجد عباس محمد]

فى هذه الدائرة يمكن استخدام 358 بدلا منها

[No-peacE]

السلام عليكم

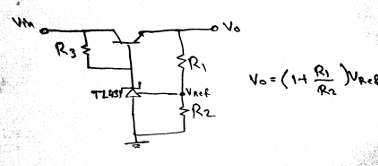

عندي دائرة تثبيت الجهد باستخدام TL431





كيف ممكن احسب قيمة R3 ؟؟؟؟؟

الدخل ممكن ان يتغير من 20 الى 12 فولت

[ماجد عباس محمد]

كم قيمة فولت الخرج Vo ؟
فولت القاعدة = الخرج + 0.6 او ارجع للداتا شيت للقيمة الصحيحة للفولت VBE
التيار هو تيار الخرج ÷ بيتا
الفولت ÷ التيار = المقاومة
