لمبة سبوت 12 واط

[shaggy.mass]

السلام عليكم اعزائي ....
يوجد اضاءة بالسقف عبارة عن سبوتات 12 فولت ... تعمل بحدود 9_12 فولت ... توصل بالبطارية ..ولكن عند وضع الشاحن على البطارية يرتفع الفولت الى 14.6 فولت ... ممكن المساعدة بدائرة حماية وتثبيت الجهد بحدود 11 فولت تقريبا ...
ملاحظة :قست التيار عند تشغيل جميع السبوتات وكان 8 امبير تقريبا ...
الرجاء المساعدة بحل المشكلة بدائرة عملية و تقليل الفقد الحراري فيها

[ماجد عباس محمد]

الدوائر كثيرة لكن ارتفاع الفولت لشحن البطارية، ولو ثبت عند 12 لن تشحن البطارية لكامل شحنتها

[shaggy.mass]

اخ ماجد .... انا اريد تحديد الجهد الداخل الى السبوتات وليس جهد الشاحن .... يعني الشاحن يشحن البطارية بفولت يصل الى 14 فولت او اكثر نريد اخذ تفريعة الى دارة تنظيم جهد ثم الى السبوتات .... تقريبا نفس دارة الراوتر لكن امبير كبير .... الرجاء الافادة بدارة عن تجربة شخصية لانه طبقت دارة بترانزستور 2n3055 لكن يوجد حرارة مرتفعة

[ماجد عباس محمد]

المشكلة أن الحرارة ناتجة من التيار العالى فهى 8 أمبير × 2.5 فولت فرق الجهد = 20 وات ولا سبيل لتخفيضها سوى بدائرة تقطيعية و هى بالطبع مكلفة
معذرة لم احتاج لمثل هذا التطبيق فلم انفذ دائرة شبيهة له

[نعيم البديري]

السلام عليكم ورحمة الله //
تحياتي لصاحب الموضوع والاستاذ الكبير ماجد عباس //

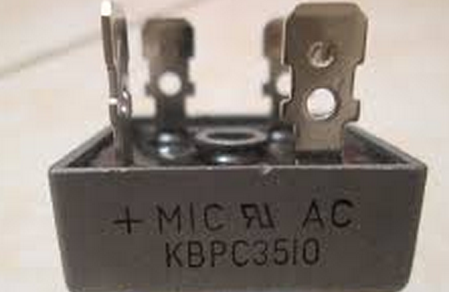

من رأيي ارى الفارق ليس كبير ولكن من حرص الاخ صاحب الموضوع على مصابيح السبوت من الاحتراق فكر بتخفيض الجهد : اقترح وضع برج ركتفاير غلى التوالي في طريق المصابيح فهو سيخفض لك بحدود 1.2 فولت ويسهل وضعه على مبرد من الالمنيوم لوجود ثقب في الوسط ويتحمل القدرة مع امنياتي لك بالتوفيق .

[shaggy.mass]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

المشكلة أن الحرارة ناتجة من التيار العالى فهى 8 أمبير × 2.5 فولت فرق الجهد = 20 وات ولا سبيل لتخفيضها سوى بدائرة تقطيعية و هى بالطبع مكلفة
معذرة لم احتاج لمثل هذا التطبيق فلم انفذ دائرة شبيهة له

اخ ماجد التكلفة بالنسبة للزبائن لدي غير مشكلة ابدا .... لكن هذه الدارة بالذات ان توصلنا الى حل عملي لها هي مهمة جدا بتطبيقات اخرى ...
عندما يطلب الزبون دارة حماية 8 امبير فهو يعرف انها باهظة ...

[shaggy.mass]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم ورحمة الله //
تحياتي لصاحب الموضوع والاستاذ الكبير ماجد عباس //
من رأيي ارى الفارق ليس كبير ولكن من حرص الاخ صاحب الموضوع على مصابيح السبوت من الاحتراق فكر بتخفيض الجهد : اقترح وضع برج ركتفاير غلى التوالي في طريق المصابيح فهو سيخفض لك بحدود 1.2 فولت ويسهل وضعه على مبرد من الالمنيوم لوجود ثقب في الوسط ويتحمل القدرة مع امنياتي لك بالتوفيق .

شكرا استاذ نعيم على المشاركة الجميلة .... لكن هذه الدارة مفيدة بتطبيقات اخرى .. وان 1.2 غير كافية فجد البطارية يصل الى 14.5 عند امتلائها فنحن نريد جهد وتيار ثابت ... اذا اردتم نضع احدى الدارات الموجودة لدي ونناقشها ... وشكرا

[ماجد عباس محمد]

تحياتى للأستاذ الكبير نعيم البديرى
مشكلة الدايودات أو القنطرة هى كم الحرارة الذى سيتولد من حاصل ضرب الفولت × التيار كما ذكرت سابقا فضلا عن كونه سيفقد حتى بعد انتهاء الشحن و العمل على البطارية وحدها حيث لا يجب ان نفقد هذا القدر من الفولت و من ثم الطاقة
لذا اقترحت المثبت التقطيعى و الذى باستخدام موسفيت P مثل
IRF4905 مقاومتة الداخلية 0.02 أوم عند التوصيل سيكون الفقد 8*8*0.02 = 1.28 وات
أيضا عندما يكون الفولت 12 و تتوقف عن العمل سيكون الفرق 8*0.02 = 0.16 فولت
فكرته فى المشاركة رقم 43 هنا
http://www.qariya.info/vb/showthread...=170152&page=6
إلا انها خطية و تحتاج لتعديلها لتقطيعية كما فى الشرح
http://www.qariya.info/vb/showthread...170152&page=13
بدأ من المشاركة 103
