[حاتم محمود تمام]

فعلت كل شى لعدم شوشرة الريلاى للميكروكنترولر وكل التجارب فشلت أولا برمجت جميع أطراف الميكرو ثانيا صنعت غطاء لكارتة الميكرو من ورق السلوفان وجعلت تغذية الكارته من مكان بعيد ولكن للاسف كل المحاولات فشلت
الكارتة تشتغل تمام واول ما اوصل أطراف الموتور على ريشة الريلاى او كونتاكتور الاقى ريلاياهات الكارته غير مستقرة فهل يوجد Photocoupler يتحمل 0.50 أمبير او ممكن ينفع انى اوصل Photocoupler قبل الريلاى ويمنع الذبذبات او الشوشرة للريلاى ارجو الرد والافاده تحياتى وشكرا

[ahmed idris]

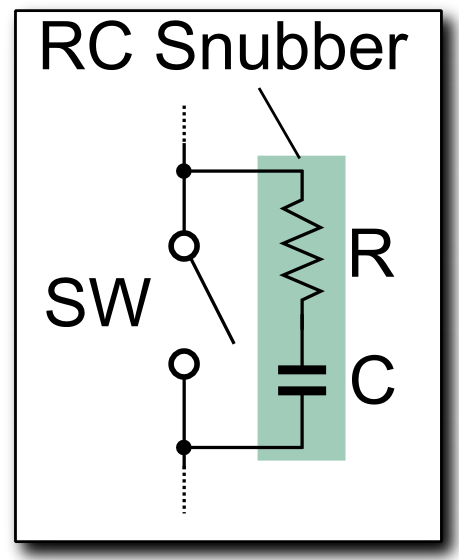

جرب أولا هذه التوصيلة :

بهذه القيم:
http://www.qariya.info/vb/showpost.p...7&postcount=62
وردت في هذا الموضوع:
http://www.qariya.info/vb/showthread...77#post1056877
بعد ذلك إذا احتجت اضافة فوتوكبلر نتكلم فيه إن شاء الله..

[حاتم محمود تمام]

ارجو ترك رقمك او الاتصال بى لمدة 5 دقائق للاهميه 01026622105 حاتم محمود

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة حاتم محمود تمام ارجو ترك رقمك او الاتصال بى لمدة 5 دقائق للاهميه 01026622105 حاتم محمود

أخي لماذا 5 دقائق بالتلفون ؟
هنا في المنتدى لديك كل الوقت لعرض مشاكل دائرتك الالكترونية ورفع الصور للاطلاع عليها .
والأهم لديك إن شاء الله فرصا أكبر للاستفادة من خبرات أكثر من أستاذ وأكثر من مهندس ..

[ملك العلوم]

حصلت معانا الحكاية دي ....لكن مع صمام يعمل بملف 220 وتم التغلب بإضافة مكثف مروحة ...استقرت الدائرة الي مدي بعيد ....

ثانيا اذا كان المايكروكونترولر من عائلة PIC18F فهناك احتياطات امان
منها Tank capacitor ومكثفات علي دائرة البور قريبة جدا من البيك الخ
ستجدها مشروحة بالتفصيل في الـdatasheet الخاص بالمايكروكنترولر

[ملك العلوم]

علاوة علي وجوب تركيب دايود عكسي علي ملف الريلاي واعتقد انها لا تخفي عليك

[عبدالله حجازى]

السلام عليكم ورحمه الله ..


أخى الكريم فى الحقيقة لقد عانيت من الشوشرة على الميكرو كثيراااا وبلأخص عند استعمال المحركات ....

واليك الخطوات المتبعه فى الحمايه من الضوضاء .. أو الشوشرة ..


1... نبدأ من البرمجه أو البرنامج ...
يجب عدم تهيئة الأرجل الغير مستعمله من خلال البرمجه ..

2 ... نأتى الى الهارد وير ..


يجب الإنتباه لعدد من الأمور ..

اولا .. لا تترك فرغات فى تصميم البوردة pcb فارغة يجب ملئ كل فرغات البوردة بالنحاس ..

وأيضاااا يجب عدم توازى اطراف أو مسارت التحكم .. بجانب اطراف التغذيه ..

للتوضيح أكثر تجنب أقتراب مسرات المسؤلة عن التحكم فى الرليهات أو الترنزوسترات .. بجوار أطراف التغذيه أو أى مكان يوجد به فولت المصدر ..


وايضااااا عند استخدام الرليهات مع الميكرو يجب تركيب مكثف كميائى لا يقل عن 220 ميكرو فراد على أرجل الرليه .. للتقليل الشوشرة واستقرار عمل الرليه ..
لأن يوجد ما يسمى ب العتبه الحرجه .. وهى أقطراب تحقق أمر شرط فى البرنامج فيكون الرجل اللتى من المفترض أن تخرج الواحد منطقى لتحقق الشرت غير مستقرة لأن الشرط أقطرب كثيراااا من التحقق .. وتحدث شوشرة من البك على ترنزوستر الرليه .. مم يجعل الراليه غير مستقر .. ويتذبذب .. وهنا يأتى دور المكثف يعمل على اخماد هذة الشوشرة ..

وأيضاااا يجب تركيب مكثف سراميكى على أرجل التغذيه للميكرو يكون قريب جداااا للميكرو وقيمه المكثف 103 نانو فراد ..

وأيضاااا استخدم نفس المكثف وهو 103 نانو فراد فى جميع قواعد الترنزوسترات ..
لتقليل الشوشرة ... وفى الغالب بتكون تيارات مغنطيسيه جوالى وسباحة فى محيط الدائرة وقد تؤثر كثيراااا على الميكرو ..


اتبع التعليمات المذكورة اعلاة بكل دقه وستجد أنشاء الله انحلت المشاكل ...

هذا من واقع خبرتى فى تصميم المشاريع والتطبيقات البرمجيه .. اللتى تتحكم فى المواتير والأجهزة الحسيه ..


وهناك معلومه مهمه جداااااا يجب تقليل سمك اطراف المعلومات .. أو كما تسمى أطراف التحكم .. يجب تقليل سماكه هذة الأطراف لكى تتجنب تعرضها للشوشرة ..

ولاحظ فى تصاميم بوردة الكمبيوتر .. لاحظ الأطراف الخارجه من البروسوسر والرامات ... ستلاحظ أن هذة الأطراف رفيعه جدااااا ... وهذا مفيد لتقليل الشوشرة على مسارت التحكم ...


ولكى تحترف تصميم البوردة المطبوعه .. وتكون بوردة مضادة للشوشرة أنظر على تصاميم الشركات المحترفه فى صناعة البورد المطبوعه ... ستلاحظ أن اطراف الطاقه بعيدة عن اطراف المعلومات أو اطراف التحكم .. وأيضاااا كما ذكرت اطراف التحكم بتكون رفيعه جداااااااااااا ... وهذا هو السر فى احتراف تصميم البورد المطبوعه .. وأيضاااا لا تنسى أن تملئ كل فرغات البوردة بالنحاس وربطها بالأرضى ..

تحياتى وبالتوفيق

[حاتم محمود تمام]

انا ركبت مكثف ومقاومه وقلت اجرب قبل توصيل الكارته على الماكينه ولكن حصل شئ غريب جدا جدا وهو علشان احصل على خرج يشغل ريلاى لازم يكون فى التصميم البرنامج اللى انا عامله 4 دخل وانا بوصل وصلت 3 والرابع قبل ماوصله لقيت الريلاى اشتغل وفصل وبعد وقت بسيط طبعا مفيش فى البرنامج نايم لوغابت إشارة من 4 بيفصل الريلاى وبعدين مسكت طرف الدخل ده ومسكت بالايد التانيه تغذيه 5 فولت وقست على الميكرو لقيت 3.5 فولت وبالتالي اشتغل الميكرو وانا ماسك السلكه بايدى موصلتنهاش بالتغذيه اصلا المهم جربت الكلام ده على كل اسلاك الدخل اللى عندى محصلش حاجه وملقيتش فولت خالص زى ما انا لقيته فى الدخل ra4 فى الميكرو 16f628aارجو الافاده
