[concord438]

يا جماعه لو حد عنده فكره عن IC مثل 74HC573 بس يكون الخرج بيرجع لصفر لو ال enable اشارته بقت zero وده فيديو بيشرح 74HC573 للي معندوش فكره عن




https://www.youtube.com/watch?v=9HakUFFR2bA

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

اخى العزيز ممكن اقترح عليك تعديل بسيط على نفس ال IC و سيتحول كما تريد لكن بدلا من التحكم فى رجل LATCH ENABLE , ستتحكم فيه برجل OE (OUTPUT ENABLE) , و ستضع مقاومات للارض , اليك التصميم :

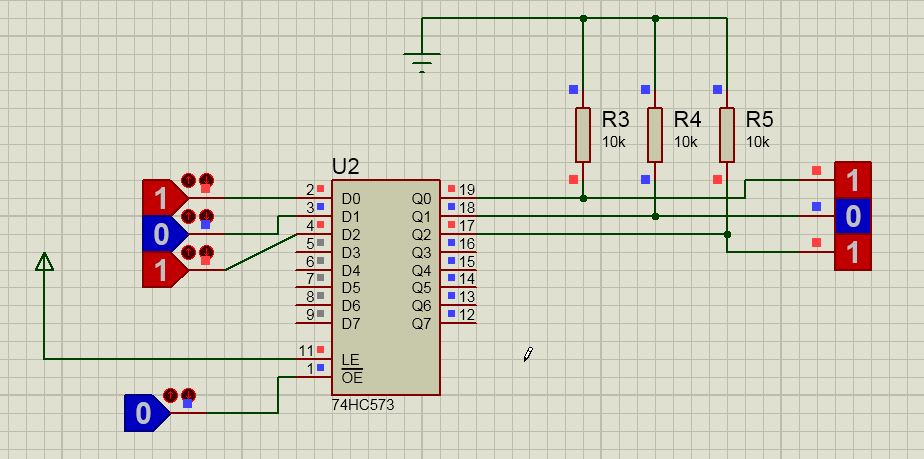

عند جعل OE = LOW فان الاشارة الدخلة تخرج :

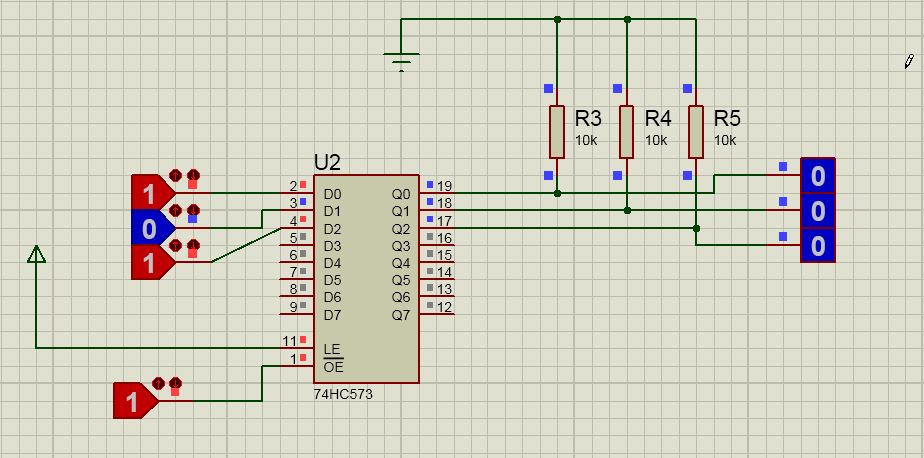

عند جعل OE = HIGH فان الاشارة الدخلة لا تخرج و الخرج يكون صفر :



الله ولى التوفيق

اللهم اجعلنا مؤمنين حقا
و علمنا ما ينفعنا و ينفع بنا
اللهم اكتب حياة ترضيك و ميتة تضحكك منا
اللهم احفظ حلب و سائر بلادنا

[concord438]

بارك الله فيك يا اخي
فكره رائعه
جزاك الله خيرا
لكن ال IC مش هيتاثر بتوصيل 5v بدل من الارضي على الطرفOE
يعني مش ممكن يتحرق؟

[مشتاق الله]

اقتباس المشاركة الأصلية كتبت بواسطة concord438 بارك الله فيك يا اخي فكره رائعه جزاك الله خيرا لكن ال IC مش هيتاثر بتوصيل 5v بدل من الارضي على الطرفOE يعني مش ممكن يتحرق؟

ان شاء الله لن يحدث مشاكل لان OE هى رجل تحكم مثل LE و هذا عملها من الداتا شيت و هى ليست رجل جهد تغذية +/- .

الله ولى التوفيق

اللهم احفظ حلب و سائر بلادنا

[concord438]

مشكور اخي الكريم
