عمل سيفيدنى وفى نفس الوقت تحدى بين الجميع دائرة on/off

[Michael_vx]

عمل سيفيدنى وفى نفس الوقت تحدى بين الجميع دائرة on/off
تكون بمفتاح واحد
مصدر التغذيه هو نفس المصدر المستخدم فى الاخراج يتراوح من 2.5 ال 4 فولت
(بطارية 3.7)
على المخطط ان يكون
1- الحد الاقصى 5 ترانزستور مع ايسى صغير الجم
2- لا يزيد عدد المقومات عن 30 مقاومة لتقليل الحجم قدر الامكان
3- لا يزيد عدد المكثفات ان طلب عن 10 مكثفات
المتطلبات التى هى ضروريه
1- الضغطة الاولى على المفتاح تكون ON الثانية OFF وهكذا
2- ليد فى حالة ON واخرى فى حالة OFF
3- ليد مع زر عند الضغط عليه تضىئ حسب البطاريه انا ارشح ليد 7 لون لانه الوانها تتغير حسب قوة البطاريه
4- ليد تضىء فقط عند وجود تيار شاحن
5- ان يكون قدرة تشغيل الدائرة قادرة على استيعاب مابين 0.5 امبير و 2 امبير لتشغيل مابين 10 و 50 ليد فلات
اشياء اضافيه ان امكن
1- ليد تضىء عند اكتمال الشحن
2- فصل تيار الشحن عند اكتمال الشحن
اتمنى ان يكون تحديا جميلا بين الخبراء لنرى من سيستخرج الافضل وان تكون فكرتى جميلة للخبراء

[Michael_vx]

ولا جديد ولا افكار تحت هذه الشمس
حسنا
لا مشكلة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة Michael_vx

ولا جديد ولا افكار تحت هذه الشمس
حسنا
لا مشكلة

بغض النظر عن دخولك الموضوع بدون (سلام ) نستجيب لدعوتك .

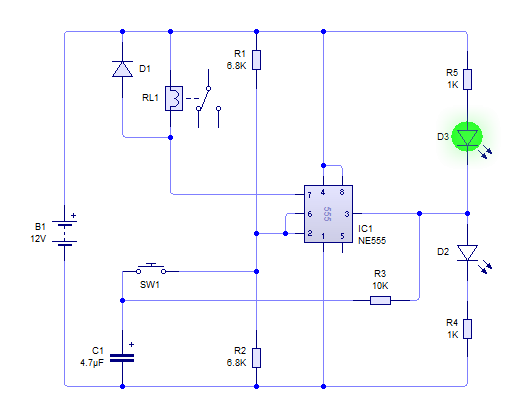

هذه دائرة بالمتكاملة الشهيرة 555 وعليك الباقي .. لان طلبك فيه اكثر من دائرة فمراقبة جهد البطارية وغيرها له موضوع اخر .

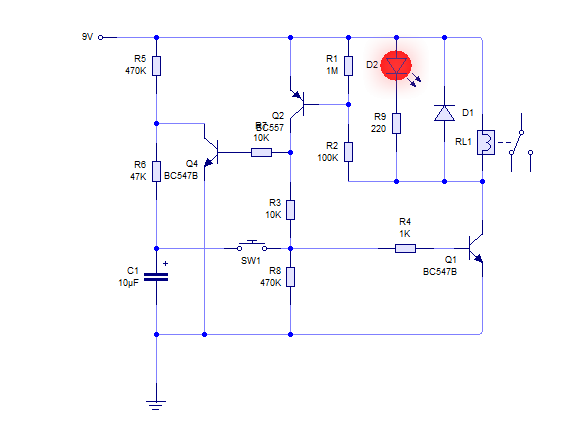

وهذه دائرة اخرى باستخدام الترانزستورات




تقبل تحياتي والسلام عليكم ورحمة الله

[Michael_vx]

اعزرنى فانا لم اعتد على تلوين الكلمات وتزينيها
اعتدت ان يكون بداية كلامة هو صلب الموضوع
فالمجاملات وتزيين الكلمات ليست من اختصاصى
اشكرك على الفكرة الرائعة وانا الان احاول تنفيذ الدائرة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة Michael_vx

اعزرنى فانا لم اعتد على تلوين الكلمات وتزينيها
اعتدت ان يكون بداية كلامة هو صلب الموضوع
فالمجاملات وتزيين الكلمات ليست من اختصاصى
اشكرك على الفكرة الرائعة وانا الان احاول تنفيذ الدائرة

اخي الفاضل ميخائيل / عذرا كنت اقصد (ان تبدأ بالاقاء التحية كمقدمة للموضوع هكذا يكون افضل ) ولدينا نحن المسلمون كلمة (سلام ) هي التحية فان كنت من غير المسلمين فنحن اخوة بالله نعيش في ارضه ونتكلم العربية والتحية من صفات العرب وهذه ليس مجاملات ولا تحتاج لتخصص .
اخيرا تقبل تحياتي ولا تزعل من الكلام واي استفسار عن الموضوع سنكمله انشاء الله .

[Michael_vx]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اخي الفاضل ميخائيل / عذرا كنت اقصد (ان تبدأ بالاقاء التحية كمقدمة للموضوع هكذا يكون افضل ) ولدينا نحن المسلمون كلمة (سلام ) هي التحية فان كنت من غير المسلمين فنحن اخوة بالله نعيش في ارضه ونتكلم العربية والتحية من صفات العرب وهذه ليس مجاملات ولا تحتاج لتخصص .
اخيرا تقبل تحياتي ولا تزعل من الكلام واي استفسار عن الموضوع سنكمله انشاء الله .

ساحاول باذن الله

[نعيم البديري]

حمدا لله بعد سنتين على اخر مشاركة ستحاول ولكن لم اعرف هل تحاول ببناء الدائرة ام القاء التحية

[عصـــــام]

المشاركة الأصلية كتبت بواسطة نعيم البديري

حمدا لله بعد سنتين على اخر مشاركة ستحاول ولكن لم اعرف هل تحاول ببناء الدائرة ام القاء التحية

شتان بين الثرى والثريا فالأنا المتضخم لاتكفيه العبارة ناهيك عن الإشارة ...
إنه يعتقد أن مشاركته هاته ترقى إلى دحض قوانين كيرشوف ونسف معادلات ماكسويل...إن تاج المعلم والمتعلم التواضع ولين الجانب....تحياتي أخي نعيم...
