[ناجى]

السلام عليكم ورحمة الله وبركاته
اخواتى اعضاء المنتدى ارجو التكرم بإجابة هذا السؤال المحير وهو هلى ترانزستور الباور هو هو ترانزستور الهوريزنتال او هو ترانزستور اللاين او ان الثلاثة مختلفين ويارت طريقة تميزهم عن بعد وشكرا

[الباسم.حسن يوسف]

اقتباس المشاركة الأصلية كتبت بواسطة ناجى السلام عليكم ورحمة الله وبركاته اخواتى اعضاء المنتدى ارجو التكرم بإجابة هذا السؤال المحير وهو هلى ترانزستور الباور هو هو ترانزستور الهوريزنتال او هو ترانزستور اللاين او ان الثلاثة مختلفين ويارت طريقة تميزهم عن بعد وشكرا

بسم الله الرحمن الرحيم

اخى / ناجى
فعلآ السؤال محير جدآ جدآ والاجابه عليه اكثر حيره من السؤال؟
اخى / ناجى هل تعمل بصيانة الشاشات ؟

[khamis54]

اقتباس المشاركة الأصلية كتبت بواسطة ناجى السلام عليكم ورحمة الله وبركاته اخواتى اعضاء المنتدى ارجو التكرم بإجابة هذا السؤال المحير وهو هلى ترانزستور الباور هو هو ترانزستور الهوريزنتال او هو ترانزستور اللاين او ان الثلاثة مختلفين ويارت طريقة تميزهم عن بعد وشكرا

السلام عليكم
تحياتي للجميع
ترانزيستور البور ويسمى احيانا ترانزيستور الشوبر ويتم تميزه بوجوده بجوار محول الشوبر ومتصل به عن طريق c
ترانزيستورالهوريزنتل =ترانزيستور الاين ويتم تميزه بوجوده بجوار الاين وتصل به عن طريق c

[م.وليد الفرا]

اخي ابو الباسم، يبدو او من المؤكد ان الاخ ناجي ليس فني صيانة لكنه يطمع في الوصول الى هذا المستوى بمساعدتك ومساعدة الاخوة الاخرين. انا ساقدم ما اعرفه وادعم ذلك بما يتوفر عندي من الصور واترك الباقي لمزيد من تعليقاتكم المفيدة والمثرية.
الاخ ناجي:
ما تكلمت عنه هو 2 ترانزيستور فقط هما ترانزيستور البور وترانزيستور اللاين، ترانزيستور الهوريزينتال هو نفسه ترانزيستور اللاين.
الترانزيستورين يعملان بنفس الطريقة وهي ما نسميه ال Flyback علما بان ترانزيستور البور دائما (يعني بتقدر تقول دائما) يكون موسفيت MOSFET اما ترانزيستور اللاين (اي ترانزيستور الهوريزينتال) بتقدر تقول انه تقريبا بيكون ترانزيستور عادي BJT.
كلا الترانزيستورين يتميز بكبر حجمه ويكون مثبت على مبرد heatsink اي مشتت حراري.
ترانزيستور البور (الموسفيت) يكون قريب جدا من المكثف الكبير والمحول الاصفر اللون وتجد مطبوع عند اطرافه الاحرف G D S او بعضها.
ترانزيستور اللاين يكون دائما مثبت على المبرد الالومنيوم المحيط باللاين ويتم تمييزه بانه الاكبر حجما بلاتردد
طبعا هناك علامات اخرى كثيرة ستعرفها درجة درجه لاننا نركز الان على الشكل فقط.

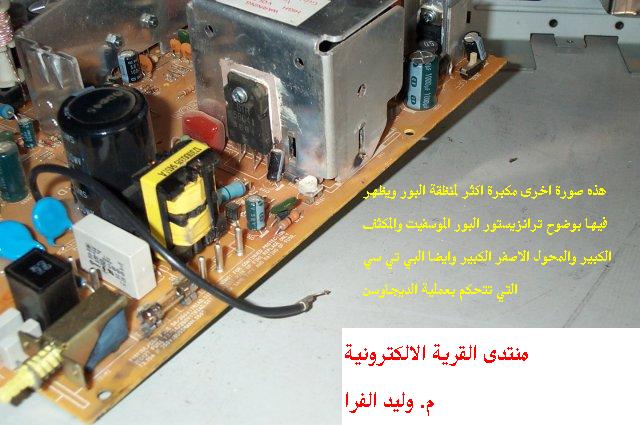

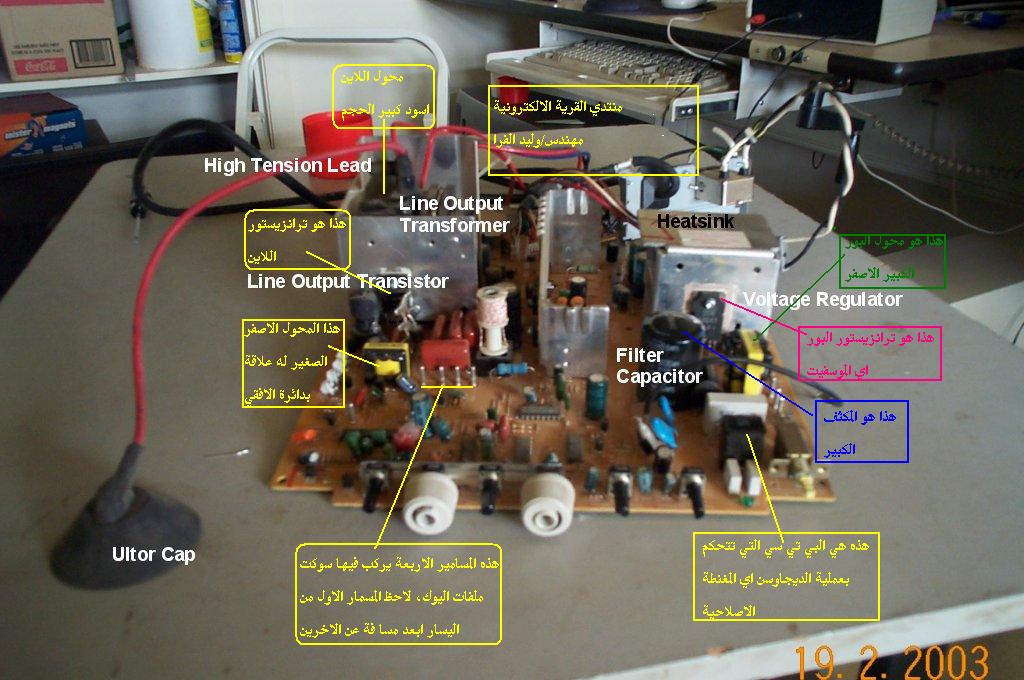

االصورة التالية تُظهر كلا الترانزيستورين:




ارجو ان تكون اخذت فكره عنهم، واسأل الله ان يمكنني من كتابة المزيد وان يسمح وقتي بذلك.
اللهم علمنا ما ينفعنا وانفعنا بما علمتنا وزدنا علما
والسلام عليكم ورحمة الله وبركاته

[م.وليد الفرا]

على فكره الاستاذ والاخ الفاضل خميس كتب الرد اثناء ما كنت احضر ردي واجهز الصور ولم انتبه له
لذا انا اسف ان هناك بعض التكرار في الكلام لكن ذلك يدعم الفكرة
تحياتي للاخ خميس وللجميع

[samer22]

أخي ناجي
أعتقد أن ألأخوة المهندسين الفاضلين وليد وخميس قدما شرحا أكثر من واف
اضافة صغيرة بالنسبة للتسمية فكلمة باور أي قدرة أو استطاعة تشمل أي ترانزيستور يستخدم كخرج للقدرة أو الأستطاعة وفي أي دائرة كانت
ولكن في التلفزيون والشاشات أخذت تسمية ترانزيستور الباور نسبة لعمله كخرج في دائرة التغذية أو الباور اي ال Power supply
كذلك الأمر بالنسبة لترانزيستور الأوريزونتال بالنسبة لدائرة ألأوريزونتال والبعض يسميه ترانزيستور باور الأوريزونتال

[ناجى]

السلام هليكم ورحمة الله وبركاته
أحوانى واخواتى أعضاء المنتدى الكرام اوجه اليكم شكرى وخاصة السادة الأفاضل الباشهمدس وليد الف شكر على تعبك معايا والله يجزيك خبرا انشاء الله وايضا المهندس سامر والأخ الفاضل الباسم انا فعلا لسه مبتدئ فى موضوع صسانة الشاشات بل والأكثر من ذلك انى قد اعطلها اكثر بالبلدى كدا جه يكحلها عمتها ولكن بفضل الله ثم فضلكم سوف اتقدم الى الأمام وشكرا
