مساعدة لوصل LED على مفتاح موصول على جهدين

[alaaj99]

السلام عليكم جميعاً
لو سمحتوا ممكن مساعدة في طريقة وصل LED على مفتاح كهربائي موصول على بطارية 12 فولت .
ما أريده هو أن يعمل الليد عند إغلاق المفتاح الموصول على بطارية الـ 12 فولت فقط. لكن المشكلة أن الليد موصول أيضاً على محول 9 فولت وسواء أغلقت أم فتحت المفتاح يبقى الليد مضيئ.
الدارة أدناه لراوتر إنترنت موصول على المحول الخاص به (9فولت) وموصول على التفرع أيضاً مع بطارية 12فولت لكثرة إنقطاع التيار الكهربائي.
المفتاح وضعته لأفصل التيار عن الراوتر لحماية البطارية من فترات الإنقطاع الكبيرة والضوء أريده لتنبيهي بهذا الأمر.
جربت وضع ديود لكن المشكلة أنه يأخذ 0.7 فولت ... ألا يوجد طريقة باستخدام ترانسستور مثلاً ؟ أو أي طريقة أخرى بسيطة بدون إستهلاك أي جهد ؟
وشكراً سلفاً .

[IMG][/IMG]

[olmacall]

المشاركة الأصلية كتبت بواسطة alaaj99

السلام عليكم جميعاً
لو سمحتوا ممكن مساعدة في طريقة وصل LED على مفتاح كهربائي موصول على بطارية 12 فولت .
ما أريده هو أن يعمل الليد عند إغلاق المفتاح الموصول على بطارية الـ 12 فولت فقط. لكن المشكلة أن الليد موصول أيضاً على محول 9 فولت وسواء أغلقت أم فتحت المفتاح يبقى الليد مضيئ.
الدارة أدناه لراوتر إنترنت موصول على المحول الخاص به (9فولت) وموصول على التفرع أيضاً مع بطارية 12فولت لكثرة إنقطاع التيار الكهربائي.
المفتاح وضعته لأفصل التيار عن الراوتر لحماية البطارية من فترات الإنقطاع الكبيرة والضوء أريده لتنبيهي بهذا الأمر.
جربت وضع ديود لكن المشكلة أنه يأخذ 0.7 فولت ... ألا يوجد طريقة باستخدام ترانسستور مثلاً ؟ أو أي طريقة أخرى بسيطة بدون إستهلاك أي جهد ؟
وشكراً سلفاً .

[IMG][/IMG]

عذراً لأنني لم أفهم المقصود بالضبط ، الرجاء إعادة الشرح بشكل مبسط ..

تحياتي

[alaaj99]

المشاركة الأصلية كتبت بواسطة olmacall

عذراً لأنني لم أفهم المقصود بالضبط ، الرجاء إعادة الشرح بشكل مبسط ..

تحياتي

أعتذر لسوء الشرح
هنالك في الصورة مفتاح (Switch) أريد أن أغلقه فيضيء الـ LED ,أفتحه فينطفئ الـ LED
السؤال كيف وأين أوصل الـ LED بدون أي تعديل على الدارة في الصورة وبدون استعمال ديود؟
وشكراً للرد .

[olmacall]

المشاركة الأصلية كتبت بواسطة alaaj99

أعتذر لسوء الشرح
هنالك في الصورة مفتاح (Switch) أريد أن أغلقه فيضيء الـ LED ,أفتحه فينطفئ الـ LED
السؤال كيف وأين أوصل الـ LED بدون أي تعديل على الدارة في الصورة وبدون استعمال ديود؟
وشكراً للرد .

وأين ستضع الليد بالضبط ؟؟؟

بكل الأحوال وبعيداً عن التعقيدات ، يوجد في الأسواق أنواع كثيرة من المفاتيح، ما يهمك هو مفتاح به فاصل / واصل ثنائي . اي أن المفتاح له قطبان من الأعلى وقطبان من الأسفل ويعمل كسويتش ثنائي. بإمكانك استخدام احدهما للدارة والآخر لليد.

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة olmacall

وأين ستضع الليد بالضبط ؟؟؟

بكل الأحوال وبعيداً عن التعقيدات ، يوجد في الأسواق أنواع كثيرة من المفاتيح، ما يهمك هو مفتاح به فاصل / واصل ثنائي . اي أن المفتاح له قطبان من الأعلى وقطبان من الأسفل ويعمل كسويتش ثنائي. بإمكانك استخدام احدهما للدارة والآخر لليد.

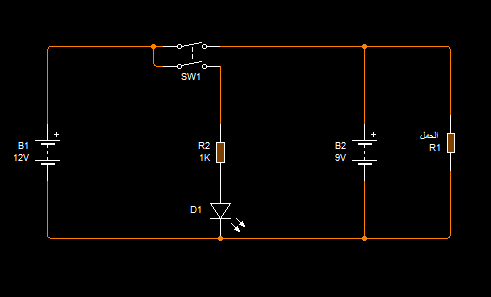

السلام عليكم // كما تفضل الاخ الكريم olmacall تابع الشكل التالي

[alaaj99]

[QUOTE=نعيم البديري;1064968]السلام عليكم // كما تفضل الاخ الكريم olmacall تابع الشكل التالي

ألف شكر لك وللأخ الفاضل ... فعلاً مفتاح ثنائي حل رخيص وعملي
على كل حال وجدت حل بسيط باستخدام ترانسستور PNP كما في الصورة :


[IMG][/IMG]

المشكلة في الدارة أعلاه أنها معكوسة (أي أن الليد يضيء عند فتح المفتاح وينطفئ عند إغلاق المفتاح -عكس ما أردت-) ولأنني هاوي لم أعرف الحل ... على كل حال أحببت وضع الصورة عسى أحد يستفيد منها بشيء
