دائر 555

سعيد عويطة · 25-10-2016, 07:47 AM

احد الاخوة وضع دائرة لي ايسي 555 عندما تدخل الاشارة يضئ الليد..واذا دخلت بعدها اشارت لا يسمح بالدخول

ممكن هذة الدائرة وشكرا سلفا

ماجد عباس محمد · 25-10-2016, 08:22 AM

وهل تظل هكذا حتى انقطاع الكهرباء أم هناك وسيلة للعودة لإستقبال الإشارة؟؟

سعيد عويطة · 25-10-2016, 08:44 AM

شكرا مهندسنا ماجد...اتذكر ان فيها ترانزسستور للتمرير الاشارة

الى 555...فيها سوتش ريست لاطفاء الليد ..

ماجد عباس محمد · 25-10-2016, 09:07 AM

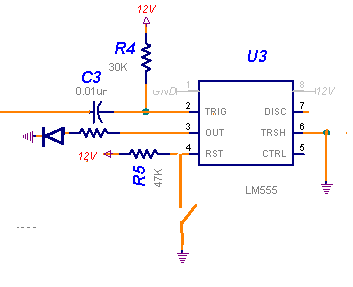

هذه دائرة رسمتها سريعا
المقاومات يمكن أن تكون أى قيمة من 10ك حتى 100ك فهى لا تدخل فى تيار أو توقيت فقط توفير انحياز ما عدا مقاومة الليد طبعا تحسب بحسب التغذية المتاحة
الدائرة ب 12 فولت لأن الرسمة التى بدأت بها هكذا و طبعا يمكنك استخدام أى فولت تقبله 555 من 4.5 إلى 18 فولت فقط استخدم مقاومة ليد مناسبة

أيضا المكثف للقدح من نبضة مربعة و يمكن الغاؤه لو الإشارة تلامس مع الأرضى

سعيد عويطة · 25-10-2016, 10:18 AM

شكراً وبارك الله فيك..مهندس ماجد وجعلة في ميزان حسناتك

سعيد عويطة · 25-10-2016, 12:58 PM

مهندس ماجد هل هناك طريقة نجعل القدح ثابت...يعني عندما تدخل الاشارة

يضيئ الليد..وعندما نفصل الاشارة,,, الليد يبقى يضيئ

حاولت عدة طرق لم تزبط معي

ماجد عباس محمد · 25-10-2016, 01:04 PM

معذرة
الداىرة تناسب طرق عديدة من القدح و شرحت كيف ذلك
ارجو توضيح ما هى هذه الاشارة المطلوب جعلها تقدح الداىرة

سعيد عويطة · 25-10-2016, 01:41 PM

لقد تم الحل وشكرا...واااسف على الازعاج
