طلب شرح دايره تكبير لاشارات التلفزيون vhf

[mikro.man7]

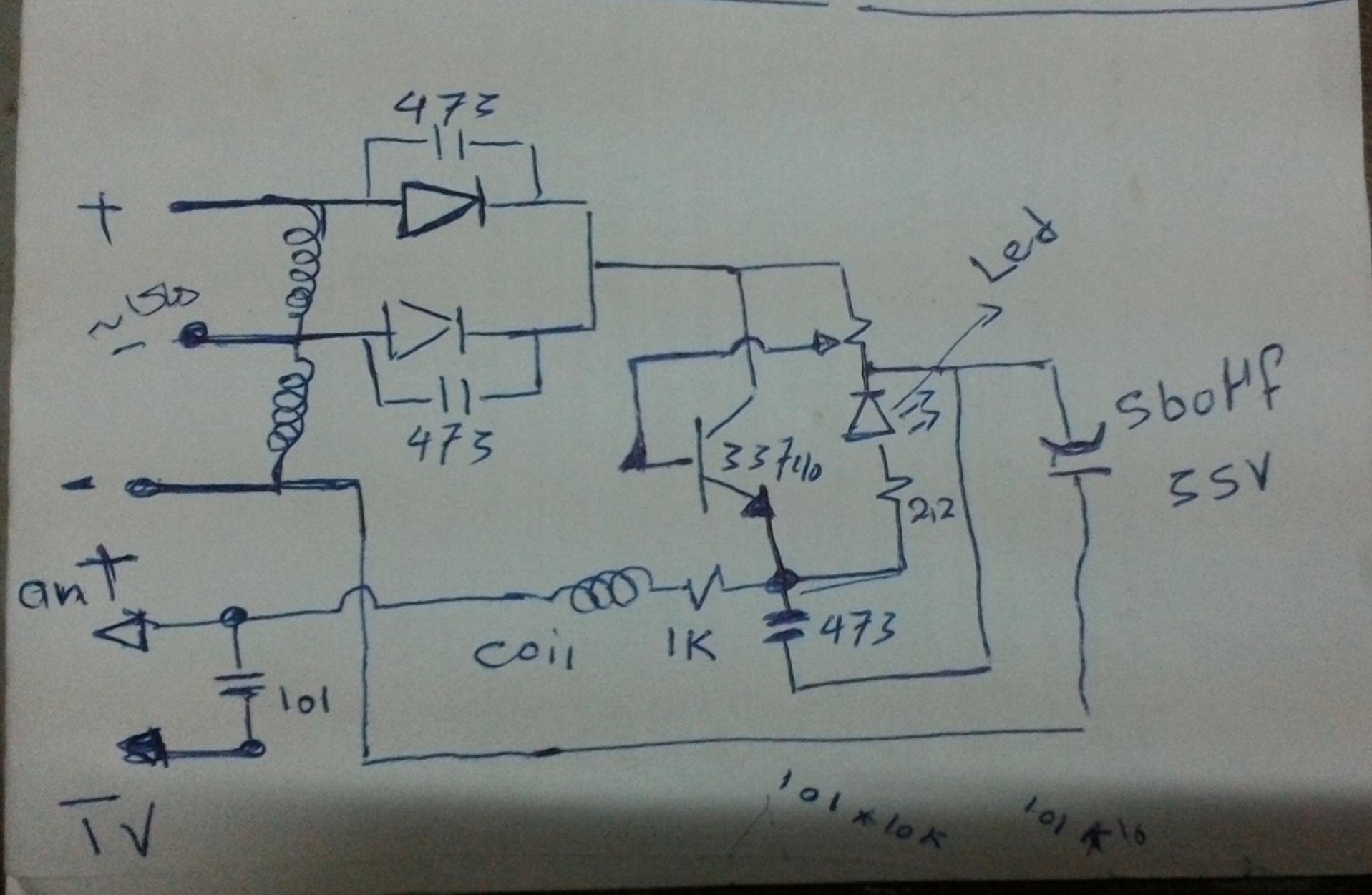

معايا جهاز قديم استنتجت نظري كدا الدايره بتاعتو

وهوة جهاز تكبير اشارات التلفزيون كان بيركب مع التلفزيون قديما

او حاليا لتكبير اشارات VHF و UHF

لو في حد فاهم الدايره يا ريت اي توضيح كمان لو ناقصها اي شي ؟؟

[ماجد عباس محمد]

رجاء عند وضع دائرة كتابة ارقام عليها لتسهيل الحوار فهى بأهمية القيم
الملفان L1,L2 يشكلان قصر على التغذية
لا يجوز وضع الدخول و الخروج على نفس نقطة الترانزيستور
ثالثا سالب البطارية غير متصل بالدائرة لتمرير التيار

[mikro.man7]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

رجاء عند وضع دائرة كتابة ارقام عليها لتسهيل الحوار فهى بأهمية القيم
الملفان L1,L2 يشكلان قصر على التغذية
لا يجوز وضع الدخول و الخروج على نفس نقطة الترانزيستور
ثالثا سالب البطارية غير متصل بالدائرة لتمرير التيار

استاذ ماجد المشكله انو انا مستنتجها من رسمه بوردة

يعني انا عاملها يدوي من خلال رسمه النحاس

بلنسبع للقيم الواضحه هيا الترانزستور والمقومات والمكثفات

لاكن الملف مش مكتول كام


بلنسبه للملفات الدخل دا ترنس 12 فولت -

فعاوز بس اسهل الموضوع عاوز اعرف الدايره المفروض تكون اازاي ؟؟

[ماجد عباس محمد]

الرسم لم يكن دقيقا و به أخطاء فى النقل

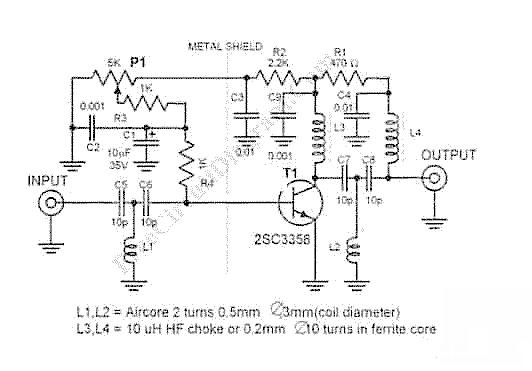

هذه دائرة من موقع يمكنك استخدامها

[mtm4song]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الرسم لم يكن دقيقا و به أخطاء فى النقل
هذه دائرة من موقع يمكنك استخدامها

مشكلتي انو عندي مشكله في الحصول على المكونات الخاصه بدوائر الاتصال

زي الملفات والمكثفات البيكو فراد والنانو فراد مش متوفره بكثره

[فكروعلم]

المشاركة الأصلية كتبت بواسطة mikro.man7

معايا جهاز قديم استنتجت نظري كدا الدايره بتاعتو

وهوة جهاز تكبير اشارات التلفزيون كان بيركب مع التلفزيون قديما

او حاليا لتكبير اشارات VHF و UHF

لو في حد فاهم الدايره يا ريت اي توضيح كمان لو ناقصها اي شي ؟؟

هذه الدارة هي وحدة التغذية لمكبر الإشارة مكبر إشارة التلفزيون يكون قطعتين قطعة تركب بالقرب من الهوائي وقطعة بالقرب من التلفزيون وهذه القطعة هي وحدة التغذية ويكون الوصل بين القطعين بواسطة كبل محجب ويخرج منها كبل محجب ليغذي مدخل الإشارة في التلفزيون أي مدخل ناخب القنوات
