مساعدة في دايره قياس ملي فولت

[mtm4song]

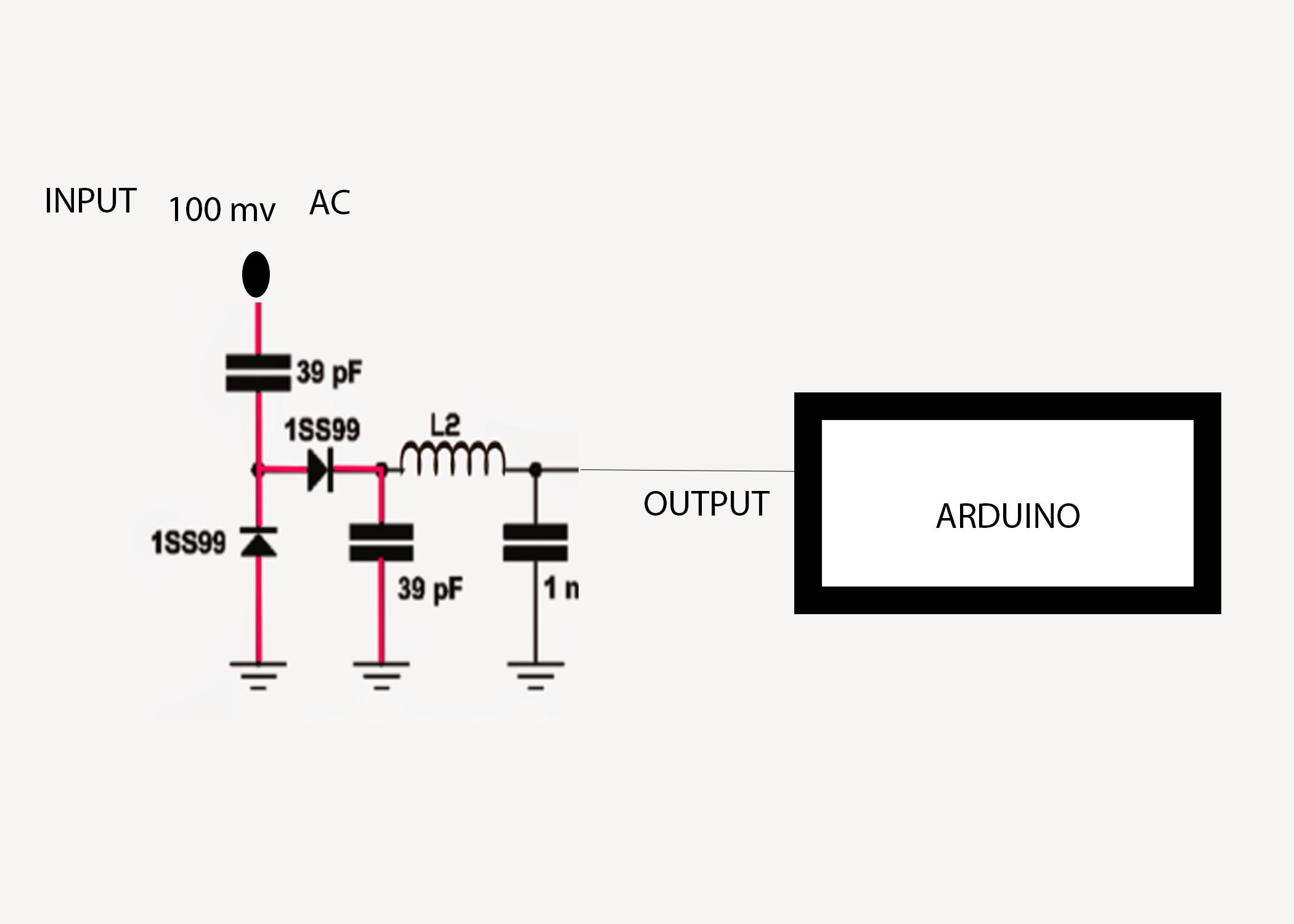

دي دايره اسمها SATLITE FINDER

الفكره انو عاوز استخدم ميكرو كنترول او اوردينو في قياس الفولت AC

القادم من العدسه LNB

هل الدايره دي صحيحة ؟؟

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

ان شاء الله لقياس AC , نستخدم حساس مثل هذا ACS712 :
http://www.lucadentella.it/en/2011/1...e-con-arduino/

و لكن اقل قيمة يمكن قياسها بهذا الحساس و توصيله مباشرة للميكرو هو 26 مللى امبير , اما اذا اردت زيادة حساسيته لتصل ل 1 مللى او اقل فاستخدم مكبر عمليات كما بالرسم :
https://cdn.sparkfun.com/datasheets/...Board_v14a.pdf

https://www.sparkfun.com/products/8883

و الله ولى التوفيق

[mtm4song]

المشاركة الأصلية كتبت بواسطة مشتاق الله

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

ان شاء الله لقياس AC , نستخدم حساس مثل هذا ACS712 :
http://www.lucadentella.it/en/2011/1...e-con-arduino/

و لكن اقل قيمة يمكن قياسها بهذا الحساس و توصيله مباشرة للميكرو هو 26 مللى امبير , اما اذا اردت زيادة حساسيته لتصل ل 1 مللى او اقل فاستخدم مكبر عمليات كما بالرسم :
https://cdn.sparkfun.com/datasheets/...Board_v14a.pdf

https://www.sparkfun.com/products/8883

و الله ولى التوفيق

تمام اشكرك جدا
لاكن بواجه مشكله كبيره عندي انو توفر الحجات الدقيقه دي تعتبر نادرة شويه

بحاول اشوف حاجة بديله تكون متوفره في الاجهزه الالكترونيه زي الشاشات
او التلفزيونات او الراديو

عشان الناس الى بتصلح الحجات دي عندانا متوفره شويه

فكرة الدايره الى انا بحاول فيها هيا انو بستقبل فولت وتيار من العدسه LNB

وعاوز اعمل دايره بسيطه لقياس الفولت والتيار عشان اقدر اعرف في اشاره ولا لا

هوة الجهاز موجود بس انا عاوز اعمل حاجة خاصه بحيث اقدر اطورها او اضيف عليها


التيار المستقبل من LNB بيكون بلميكرو امبير والفولت بلملي فولت

الاشاره AC

والتردد عالى جدا

انا دخلت AC على مكثف عشان افصل DC لو موجود بعدين مرحلة تحويل من AC
الى DC ودا

بدايود شوتكي عشان بيشتغل مع الترددات العاليه وجهد التشغيل 0.2 فولت

الشوتكي دايود مش متوفر حتي في القاهرة ولفيت لقيت نوع اخر مشابه للنواع الى الموجود في الدايره

فا الفكره انو معنديش فكرة عن صيانه التلفزيونات والشاشات القديمه

عاوز اي حاجة تكون بديله متوفره بس

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة mtm4song

دي دايره اسمها SATLITE FINDER
الفكره انو عاوز استخدم ميكرو كنترول او اوردينو في قياس الفولت AC القادم من العدسه LNB
هل الدايره دي صحيحة ؟؟

أخى
هذا الفولت الذى تتحدث عنه صغير جدا وهو لا يكفى لفتح الدايود كما أن هذا الدايود لا يناسب هذا التردد
انت تتحدث عن إشارة تتراوح ما بين 120 ميكرو فولت و 22 مللى فولت وهذ يعنى انك تحتاج لتكبيرها مئه مرة لتصبح 2.2 فولت مناسبة للميكرو كونتروللر فضلا عن كونها ذات تردد من 900 ميجا إلى 2.1 جيجا

هو من حيث المبدأ تحتاج لدايود مثل 1N23 أو شبيه يكون فائق السرعة Ultra fast وهو يفتح عند 0.2 فولت تقريبا أو 0.3 فولت و لذا ستحتاج على الأقل للتكبير 10 مرات حتى تبدا فتح الدايود
