لسادة مهندسين و مشرفين منتدى القرية الإلكترونية

تحية طيبة

ارجو المساعدة فى رسم دائرة صاعق كهربايئ او العصا الكهربائية

لقد قام اخى الصغير بفك الجهاز و تقطيع الوصلات بين الاجزاء اللكترونية
علما باننى لدى فكرة بسيطة عن الالكترونيات و لكننى لم احاول توصيل الوصلات حتى لا تتعرض الاجزاء الالكترونية للتلف

ارجو المساعدة

و اليكم صور الجهاز و محتوياتة اللكترونية

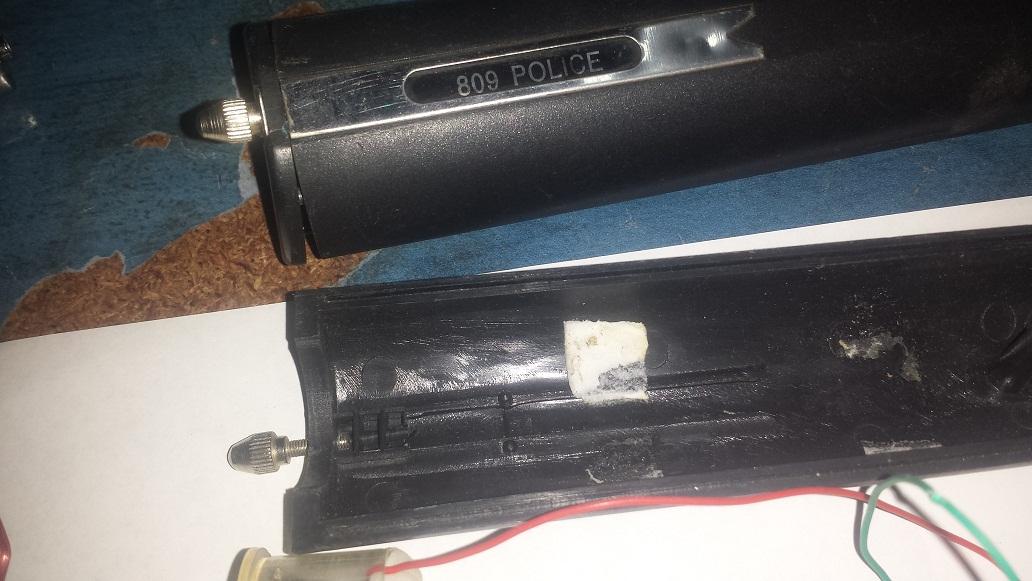

صورة الصاعق



المكونات الالكترونية من الداخل

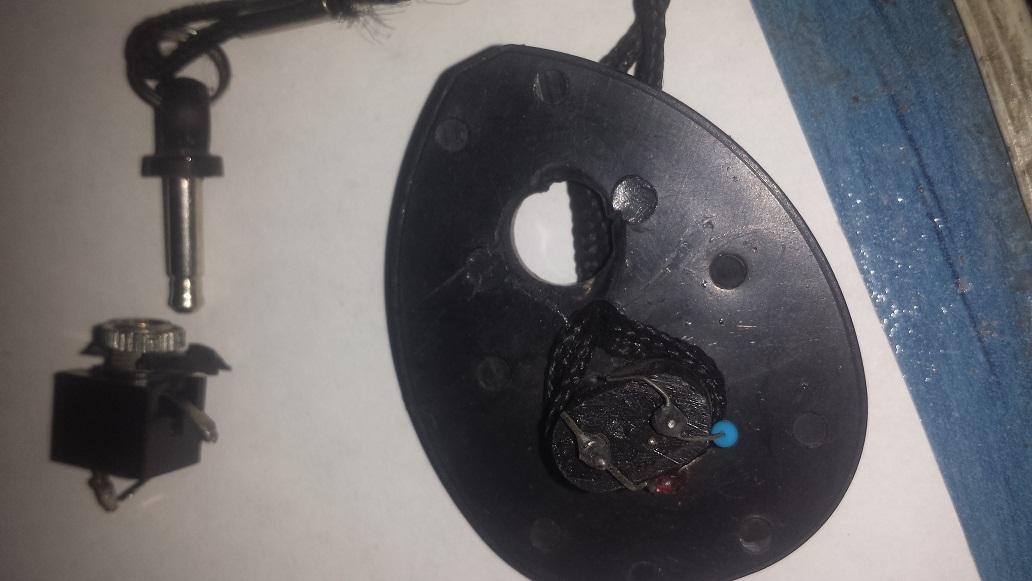

مددخل التيار الكهربى 220 فولت

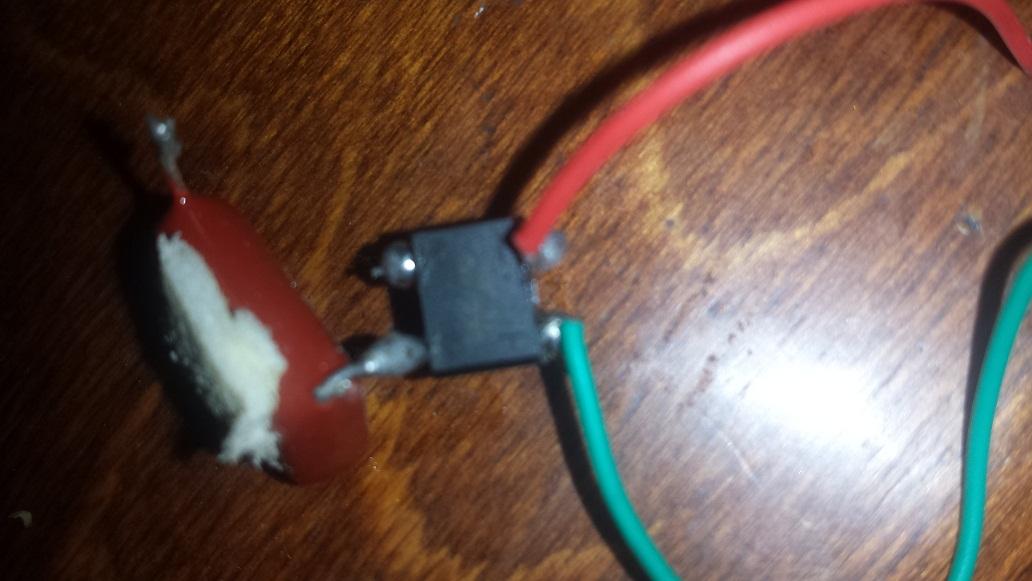

دائرة التوحيد

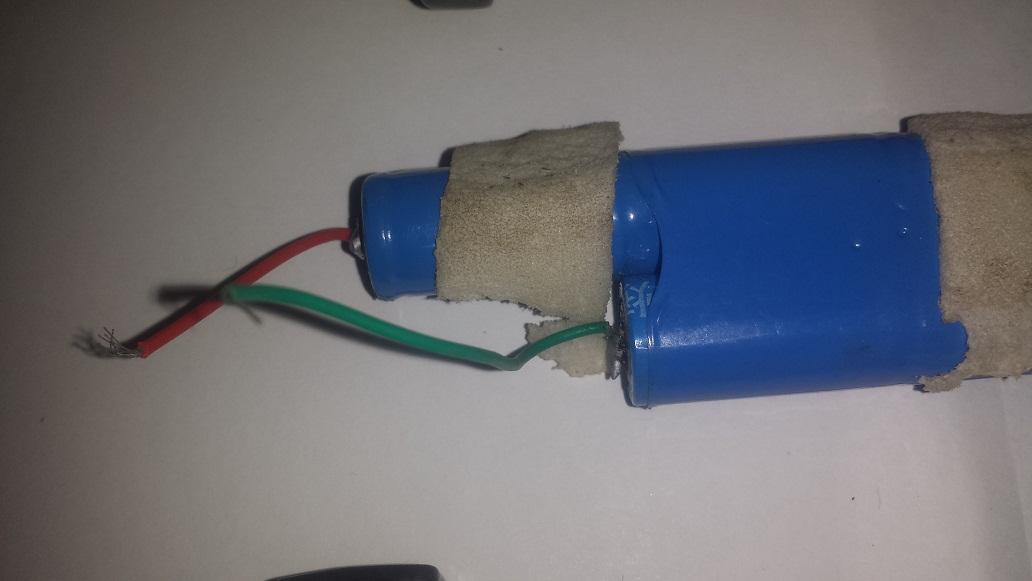

البطارية

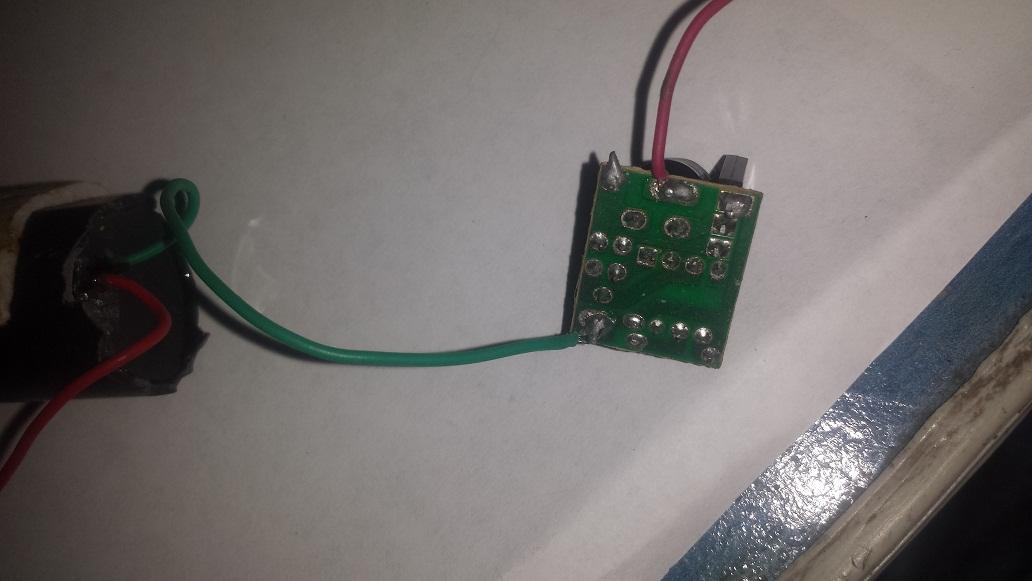

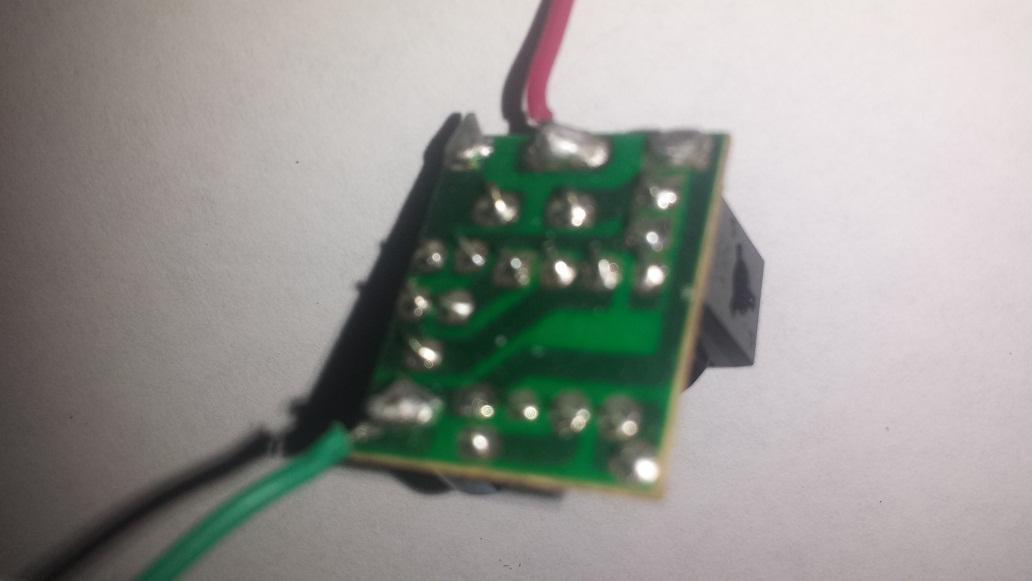

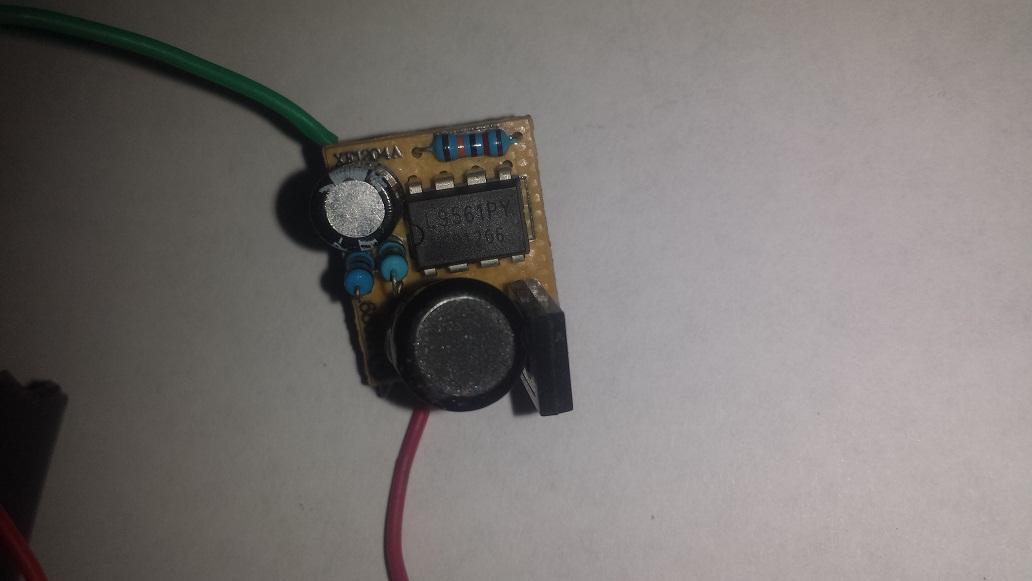

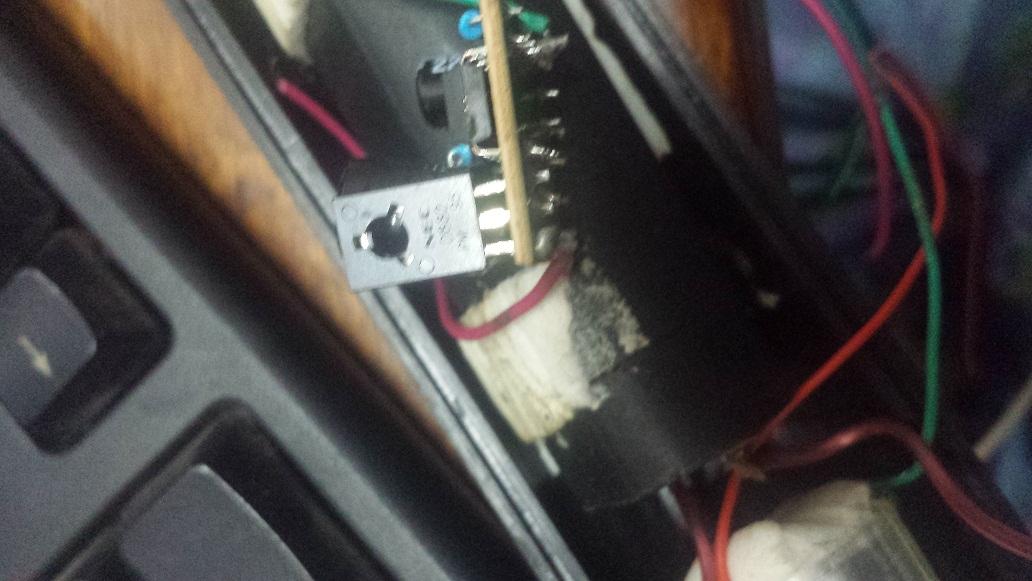

الدائرة الرئيسية

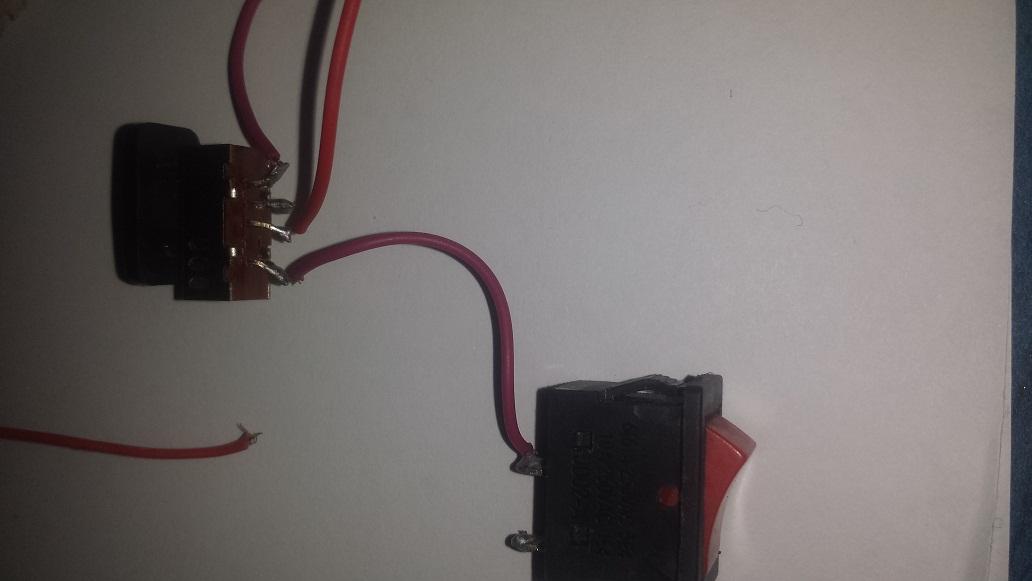

متاح التشخيل + مفتاح السوتش للتغيير بين الصاعق و سماعة السارينة و الكشاف

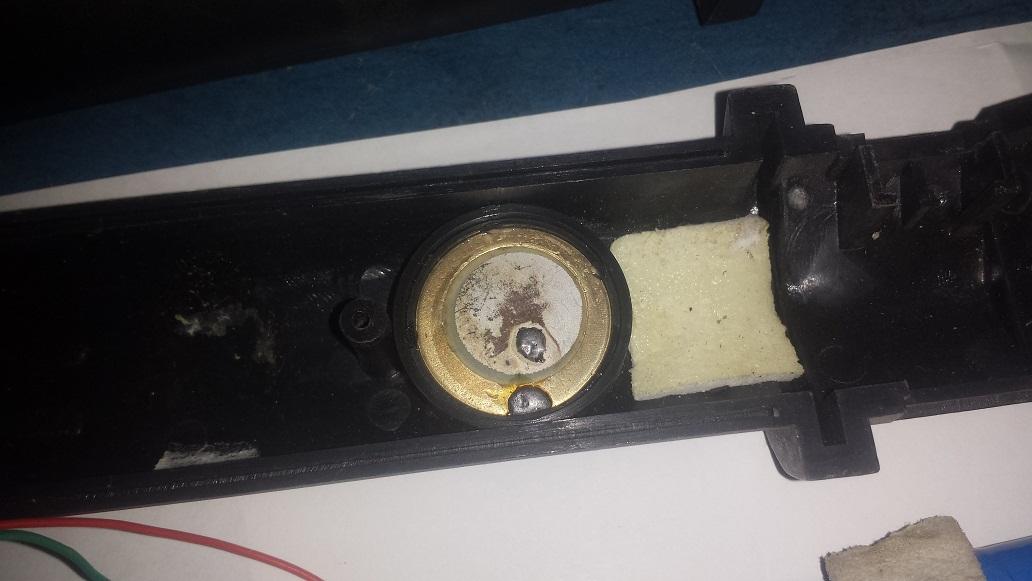

سماعة السارينة



محمول الخرج النهائي مخرج الفولت العالى



الوصلة الوحدة المتبقيــــــــة بين الدائرة الرئيسية و محول الخرج


الكشاف







برجاء عمل رسم توضيح لكيفية توصيل الاسلاك مرة اخرى

[eldoary2016]

انا ذعلان مفيش ولا واحد قادر يضيف رسم تخطيطى لتوصيل الاسلاك لية كد بس مش معقول تكونو مش عرفين

[eldoary2016]

مش معقول الى هذه الدرجة الدائرة صعبة مش ممكن

[eldoary2016]

انا مش قادر اعرف اية السبب فى عدم الرد و الاهمال التام للموضوع

طيب انا و كل اللى فى نفس موقفى يعمل اية

[Asdfg12345]

http://www.trv-sa.com/ts2/village2.php

[eldoary2016]

اقتباس المشاركة الأصلية كتبت بواسطة Asdfg12345 http://www.trv-sa.com/ts2/village2.php

معنى كلام حضرتك بأضافة هذا الرابط او اللينك ده بتاعة موقع الالعاب ان حضرتك تقولى احنا مش فاضييين للعب العيال ده
او انى اروح اللعب بعيد يا شاطر مش كده
عموما شكرا على القمة فى الادب و الاخلاق و الاحترام
اشكركم شكرا جزيلا
اللف الف الف شكر لكل المهندسين و المشرفين القائمين على المنتدى
شكرا

[eldoary2016]

والله انا زعلان خالص حت الان لم اجد اجابة على سؤالى
اكيد المنتدى مليان مهندسين و عقليات كبيرة جدا
بس للاسف مش عارف مش راديين يرودو على الاستفسار بتاعى ليه ليه ليه
