اريد معرفت هذا العنصر

[مخريان]

السلا عليكم ورحمة الله وبركاته

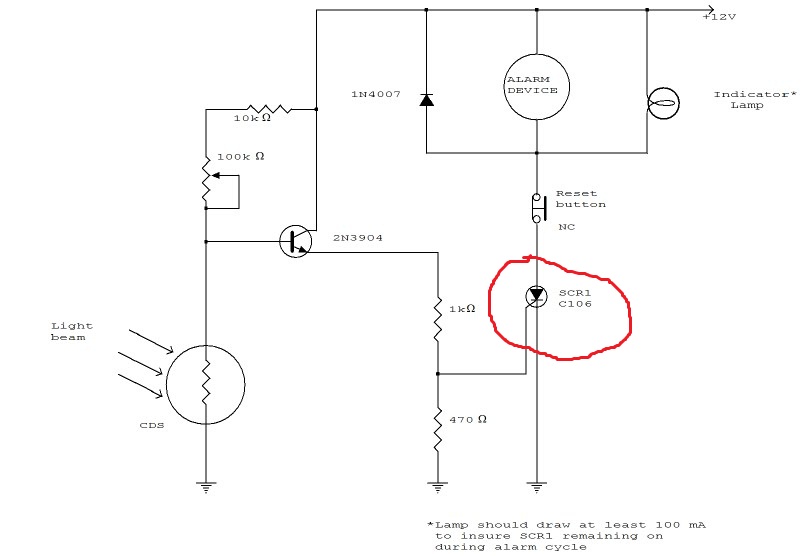

ياخوة انا اريد اعمل هذه الدائرة بس لم العنصر من الدائرة الذي عليه دائرة حمراء في المخطط اريد ان اعرف كيف توصيله وكذالك توضيح الارجل
ولكم جزيل الشكر

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة مخريان

السلا عليكم ورحمة الله وبركاته
ياخوة انا اريد اعمل هذه الدائرة بس لم العنصر من الدائرة الذي عليه دائرة حمراء في المخطط اريد ان اعرف كيف توصيله وكذالك توضيح الارجل
ولكم جزيل الشكر

وعليكم السلام ورحمه الله

اخى انصحك بقرأة الداتا شيت لأنها هى الكافيه بتعريف القطعة الإلكترونيه ومعرفة اقطابها ..

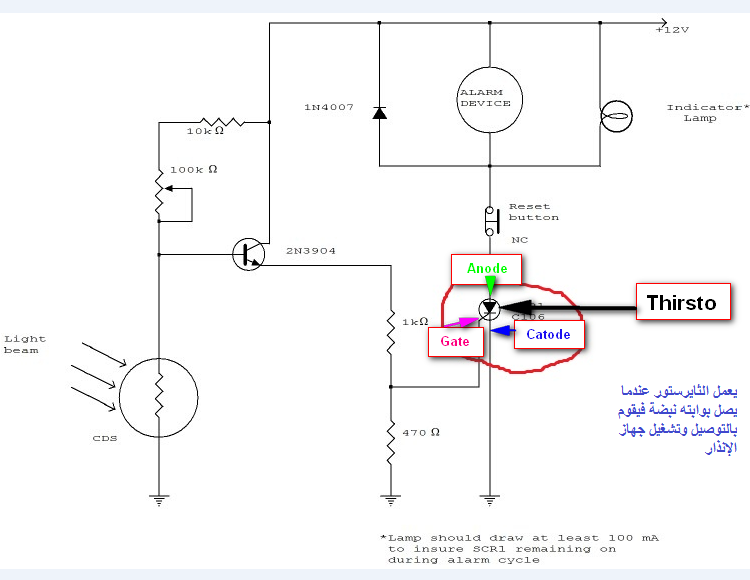

اليك صورة من الداتا شيت




رابط الداتا شيت http://html.alldatasheet.com/html-pd...55/1/C106.html

[ناصرالموسوي]

وعيكم السلام ورحمة الله وبرکاته.
اخی المحترم إن صدقت هذا العنصر عباره عن مقاومة حساسه بالنور ای الضوء الذی یصل لها وبألأصل( السنسور الضوءی ).
ولها رجلان اثنا ،فإن کانت مقاومه(Resistor)فلا فرق کیف تنصبها،

[ناصرالموسوي]

بسم ا...اله.....الرحیم.
اخی المحترم.عفوا أخطأت بالعنصر المحدد ف
ذلک النصر هو عبارة عن ثایریستور ،کما له ثلاثة ارجل
1)Anod
Katod)2
3)Gate
وتلک العنصر اصله (دایود)کما تراهو والدایود تعلم انه له رجلان(المسمات بإختصار،KوA )إنما تلک العنصر اعنی(الثایرستور)لایعمل الا بأمرا إی بجهدالتحریک یأتیه عن الرجل الثالته المسماة بالGate(گیت).
وإنظرت الی العنصر فیزیکیا تراه مسجل علیه فوق ارجل ال(گیت)وال(كتد)اي(اند).اءمل أن لا اكون خاطء لتكون خدمة مما اعرفه لحصرتکم.والسلام .لا یکون التحریر والمصطلحات لکم غریبه وعجیبه لأنی خادمکم إیرانی .
والسلام علیکم.***************

[salah56bachir]

المشاركة الأصلية كتبت بواسطة مخريان

السلا عليكم ورحمة الله وبركاته
ياخوة انا اريد اعمل هذه الدائرة بس لم العنصر من الدائرة الذي عليه دائرة حمراء في المخطط اريد ان اعرف كيف توصيله وكذالك توضيح الارجل
ولكم جزيل الشكر

السلام عليكم...تفضل أخي.
