مساعدة من له خبرة في موضوع المؤقت الزمني

[اياد النون]

بسم الله الرحمن الرحيم

اخواني طلبي صغير .. لدي كونتكتور اريد من هذا الكونتكتور ان يشتغل بعد ان تاتي الكهرباء في المنزل يعني زمن التاخير يكون بضع ثواني . بس لمطلوب يكون العمل اتوماتيك يعني بتجي الكهربا بعد 15 ثانيه مثلا يشتغل الكونتكتور يلي بيوصل الحمل المطلوب وشكرا للكم

[ياسين الحانوتي]

تريد تشغيل الكنتاكتور بعد مدة زمنية من توصيل الكهرباء للمنزل

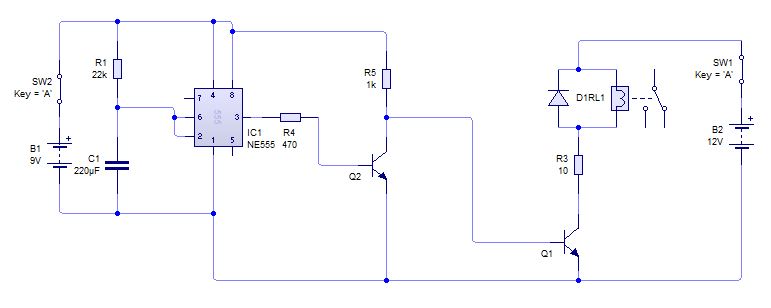

اذا كانت الدقة مهمة من الافضل استخدام المؤقت 555 كما في هذه الدائرة البسيطة..
كذلك ستحتاج لمصدر dc شاحن 9 فولت (مثلا ) .. لا يهم ان كان تياره ضعيف لكن قد تهم السرعة ,,

ستحتاج ريليه صغير ,, يعمل ب 12 dc فولت مثلا .. لأنك ستتحكم به عبر ترانزيستور


سنحتاج كذلك لمصدر تغذية الريليه (12 فولت مثلا او ممكن تجعله هو نفسه المصدر السابق) ..
استخدم شاحن التغذية مباشرة مع كهرباء المنزل

عند توصيل الكهرباء سيبدأ المكثف في الشحن مع المقاومة R1 بعد مدة ستنقلب حالة الخرج (الطرف 3) من 1 الى 0 ..تقدر المدة الزمنية بالعلاقة:
t = 1.1 * R * C
يقوم الترانسيستور Q2 مع R5 بعكس الاشارة ..

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ياسين الحانوتي

تريد تشغيل الكنتاكتور بعد مدة زمنية من توصيل الكهرباء للمنزل
اذا كانت الدقة مهمة من الافضل استخدام المؤقت 555 كما في هذه الدائرة البسيطة..
كذلك ستحتاج لمصدر dc شاحن 9 فولت (مثلا ) .. لا يهم ان كان تياره ضعيف لكن قد تهم السرعة ,,

ستحتاج ريليه صغير ,, يعمل ب 12 dc فولت مثلا .. لأنك ستتحكم به عبر ترانزيستور


سنحتاج كذلك لمصدر تغذية الريليه (12 فولت مثلا او ممكن تجعله هو نفسه المصدر السابق) ..
استخدم شاحن التغذية مباشرة مع كهرباء المنزل

عند توصيل الكهرباء سيبدأ المكثف في الشحن مع المقاومة R1 بعد مدة ستنقلب حالة الخرج (الطرف 3) من 1 الى 0 ..تقدر المدة الزمنية بالعلاقة:
t = 1.1 * R * C
يقوم الترانسيستور Q2 مع R5 بعكس الاشارة ..

تحياتي لك اخ ياسين // ملاحظتين فقط القصد منهما الاختصار ..
الاولى: المتكاملة 555 ممكن ان تعمل على المصدر 12 فولت وبدون مشاكل ولهذا يمكن استخدام مصدر واحد حالها حال الريلي .
الثانية :بالامكان جعل المتكاملة موقت (تنتظر لتعمل بعد مدة ) ولهذا يمكن استخدام ترانزستور واحد فقط . او تبقى نفس المخطط مع ترانزستور واحد نوع PNP او تستخدم الطرف 7 كخرج مباشر الى ترانزستور تشغيل الريلي .. لك ثلاثة خيارات تكون افضل من استخدام 2 ترانزستور ,

[salah56bachir]

[/QUOTE]
السلام عليكم أخي وأستاذي نعيم البديري
أتمنى أن تكون في كامل الصحة والعافية وأن ينعم الله على أوطاننا بنعم الأمن والأمان والسلامة والإسلام...
حتى وإن كنت تلمني على كثرة الأسئلة فهذا لايمنعني من الكف عنها فهذا حال المبتدئين ذلك لإنني أفهم عنك بسهولة ...ومهما قلت لي فسأظل أسأل....(مجرد مزحة بعد طول غياب)
المهم في الدارة أعلاه كان تعليل أخي ياسين الحانوتي كما يلي:

المشاركة الأصلية كتبت بواسطة ياسين الحانوتي

عند توصيل الكهرباء سيبدأ المكثف في الشحن مع المقاومة R1 بعد مدة ستنقلب

حالة الخرج (الطرف 3) من 1 الى 0 ..تقدر المدة الزمنية بالعلاقة:
t = 1.1 * R * C
يقوم الترانسيستور Q2 مع R5 بعكس الاشارة ..

لدي سؤالان:
1) أثناء مرور (1.1 * R * C) ثانية من الزمن بعد غلق السويتش هل يكون خرج555 (الطرف 3)في حالةonأم أن شحن المكثف سيؤخر الفتح؟ وهل يبقى الخرج مفتوحا أم أنه يتناوب في إخراج نبضة مربعة؟
2)إذا كان خرج 555 سينقلب ويكون 0فولت فكيف للترانزستور Q2أن يفتح وهو من النوع NPN ومشعه مربوط على الأرضي؟

المشاركة الأصلية كتبت بواسطة نعيم البديري

ولهذا يمكن استخدام ترانزستور واحد فقط . او تبقى نفس المخطط مع ترانزستور واحد نوع PNP او تستخدم الطرف 7 كخرج مباشر الى ترانزستور تشغيل الريلي .. لك ثلاثة خيارات تكون افضل من استخدام 2 ترانزستور ,

هل ماأشرت إليه أعلاه من إستخدام ترانزستور PNP هو جواب لسؤالي الثاني أم هو لشيئ آخر؟ وإذا ماتم إستبدال الترانزستور فهل يتحقق له الإنحياز دون تغيير؟
أرجو أن يتسع صدرك لأسئلتي...دمت طيبا.

[ياسين الحانوتي]

اخ صلاح يكون الخرج on من البداية وبعد وصول جهد المكثف اكثر من 2/3 من التغذية ، ينقلب الخرج الى 0
اما الترانزيتسور 2 فهو يكون موصل في البداية ( قبل مرور الزمن المطلوب) وهذا يعني ان الترانسيستور 1 قاطع .. والعكس بالعكس

[ياسين الحانوتي]

شكرااا مهندسنا نعيم البديري..
تماما اخي .. ويمكن كذلك وضع المكثف في الأعى بدل المقاومة .. لنحصل على العكس ونختصر ..
فقط بخصوص الطرف 7 لا ادري كيف يخرج الاشارة؟
تحياتي..

[اياد النون]

شكرا للجميع على المرور الكريم والله ماقصرتو 000طلب بسيط ياريت ملف سيركت وزراد للدارة نفسها لو تكرمتم علي يا اخواني

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة salah56bachir

السلام عليكم أخي وأستاذي نعيم البديري
أتمنى أن تكون في كامل الصحة والعافية وأن ينعم الله على أوطاننا بنعم الأمن والأمان والسلامة والإسلام...
حتى وإن كنت تلمني على كثرة الأسئلة فهذا لايمنعني من الكف عنها فهذا حال المبتدئين ذلك لإنني أفهم عنك بسهولة ...ومهما قلت لي فسأظل أسأل....(مجرد مزحة بعد طول غياب)
المهم في الدارة أعلاه كان تعليل أخي ياسين الحانوتي كما يلي:


لدي سؤالان:
1) أثناء مرور (1.1 * R * C) ثانية من الزمن بعد غلق السويتش هل يكون خرج555 (الطرف 3)في حالةonأم أن شحن المكثف سيؤخر الفتح؟ وهل يبقى الخرج مفتوحا أم أنه يتناوب في إخراج نبضة مربعة؟
2)إذا كان خرج 555 سينقلب ويكون 0فولت فكيف للترانزستور Q2أن يفتح وهو من النوع NPN ومشعه مربوط على الأرضي؟

هل ماأشرت إليه أعلاه من إستخدام ترانزستور PNP هو جواب لسؤالي الثاني أم هو لشيئ آخر؟ وإذا ماتم إستبدال الترانزستور فهل يتحقق له الإنحياز دون تغيير؟
أرجو أن يتسع صدرك لأسئلتي...دمت طيبا.[/QUOTE]

المشاركة الأصلية كتبت بواسطة ياسين الحانوتي

شكرااا مهندسنا نعيم البديري..
تماما اخي .. ويمكن كذلك وضع المكثف في الأعى بدل المقاومة .. لنحصل على العكس ونختصر ..
فقط بخصوص الطرف 7 لا ادري كيف يخرج الاشارة؟
تحياتي..

اهلا وسهلا اخ صلاح // شكرا للمقدمة والترحيب والمزحة والاسئلة وكل شيء هي هكذا الحياة مرحبا بك : اما الاجابة فقد سبقني الاخ ياسين في المشاركة رقم 5 من الموضوع .. فان بقي شيء غير مفهوم تفضل على الرحب والسعة .

الاخ ياسين تحياتي لك ولمجهودك الواضح في المنتدى ومتابعتك الدائمة لمواضيع واسئلة الاعضاء ..

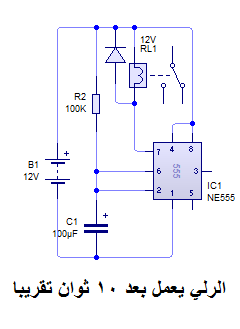

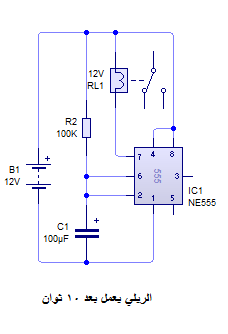

فيما يخص الطرف 7 من المتكاملة 555 هو عبارة عن جامع ترانزستور مفتوح (القصد بالمفتوح غير موصول من الداخل بشيء ) وهذا الترانزستور الباعث منه موصول بالارضي لهذا يسمى هذا الطرف بطرف التفريغ (لانه لو كان الترانزستور ON سيعمل على تأريض مايوصل به للارضي . فيمكن استغلال هذه الحالة وتشغيل ريلي مناسب (يعني لايسحب ملفه تيار عالي ) عبر هذا الطرف لاسيما اذا عرفنا ان هذا الطرف يكون اخراجه (0) يعني ارضي بالوقت الذي يكون الطرف 3 قد تحول الى العالي .. ونحتاج هذه الخاصية بتطبيقات خاصة بالمتكاملة 555 .


ملاحظة : نسيت ان اضيف دايود توازي مع ملف الريلي لكي لاتتعطل المتكاملة (اقصد الترانزستور الداخلي للطرف 7 )
