لدي هدا الميلتمتر ولا اعرف معنى اموز الموجودة فيه ولا أعرف كيفية قياس هدا الديود

[sad1978]

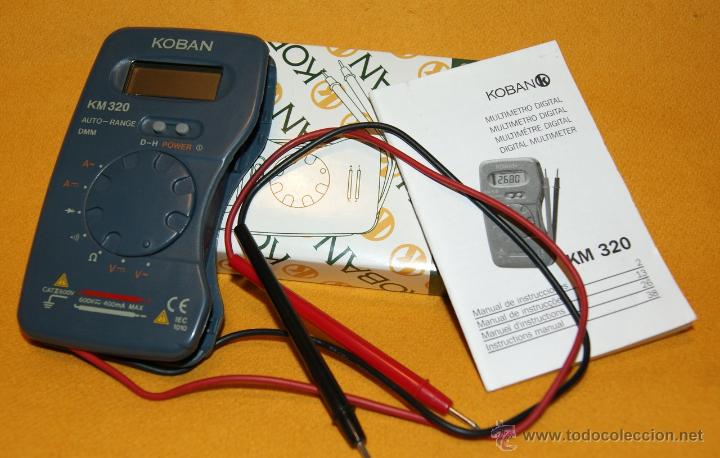

لدي هد الجهاز الميلتميتر

واريد قياس هده الموجودة في الصور ومعرفة هل هي صالحة ام لا


الى جانب انني اريد معرفة الرموز الموجودة فيه وما هي الاجهزة التي يمكن لي قياسها

[محمد ع يسى]

السلام عليكم.

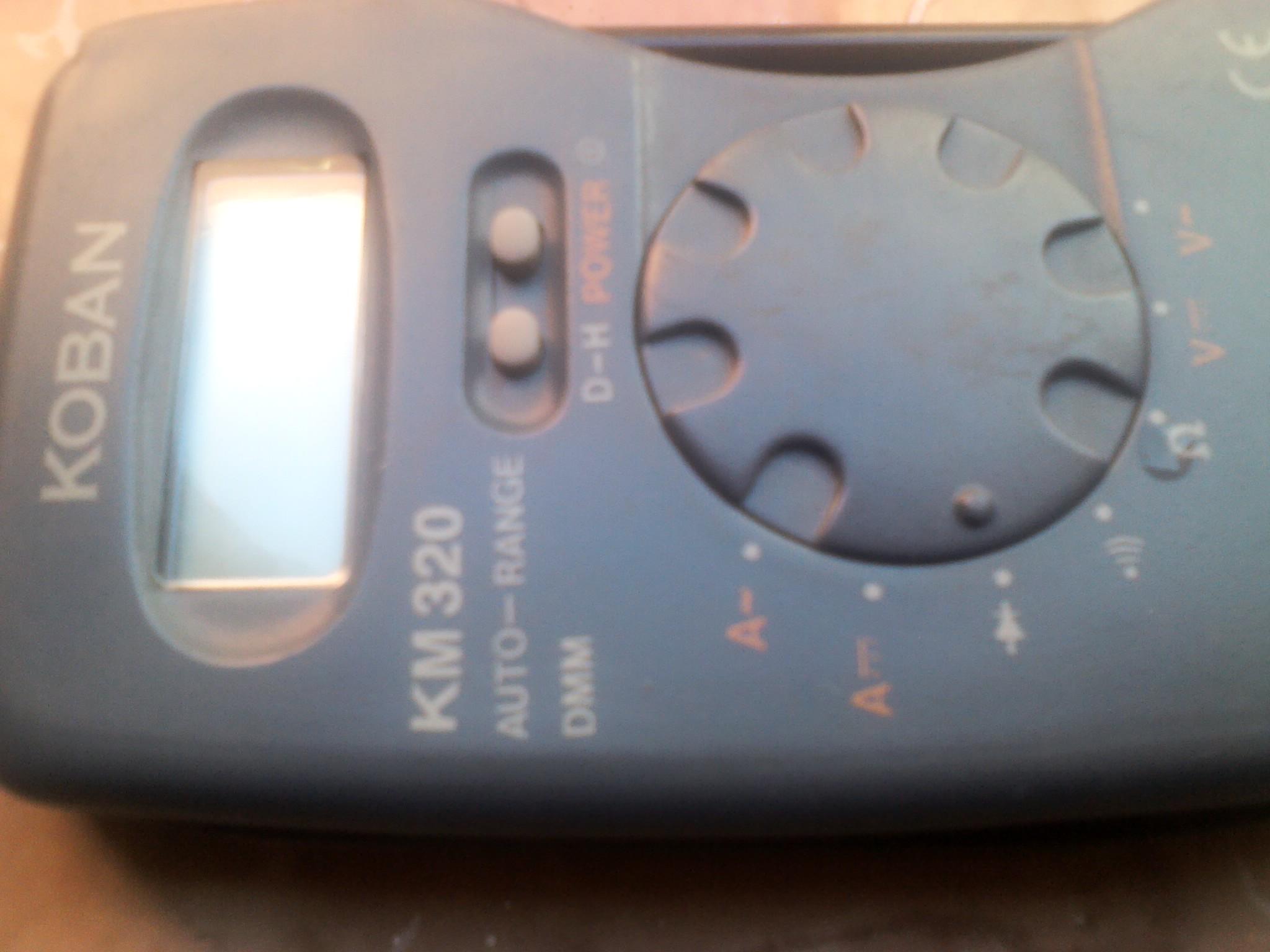

هل ممكن تضع صورة مركزة على رموز الآفو مع إضاءة جيدة؟

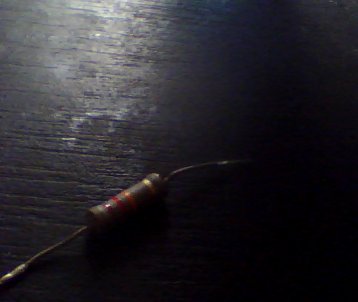

وأما عن المقاومة التي في الصورة الثانية فالإضاءة غير واضحة جدا... يا ريت تصور لها صورة وضاحة توضح ألوانها بشكل جيد.

[mkhuzanie]

في الرابط ادناه شرح لاستخدام الافوميتر
وشكرا

http://www.qariya.info/vb/showthread.php?t=22157

[sad1978]

كيف اعرف ان هدا الديود يعمل او لا يعمل اخي

بواسطة هدا الجهاز

وفي المكثفة الى اي جانب وجب ان يكون مؤشر الملتميتر

[محمد ع يسى]

معذرة على تأخر الرد.

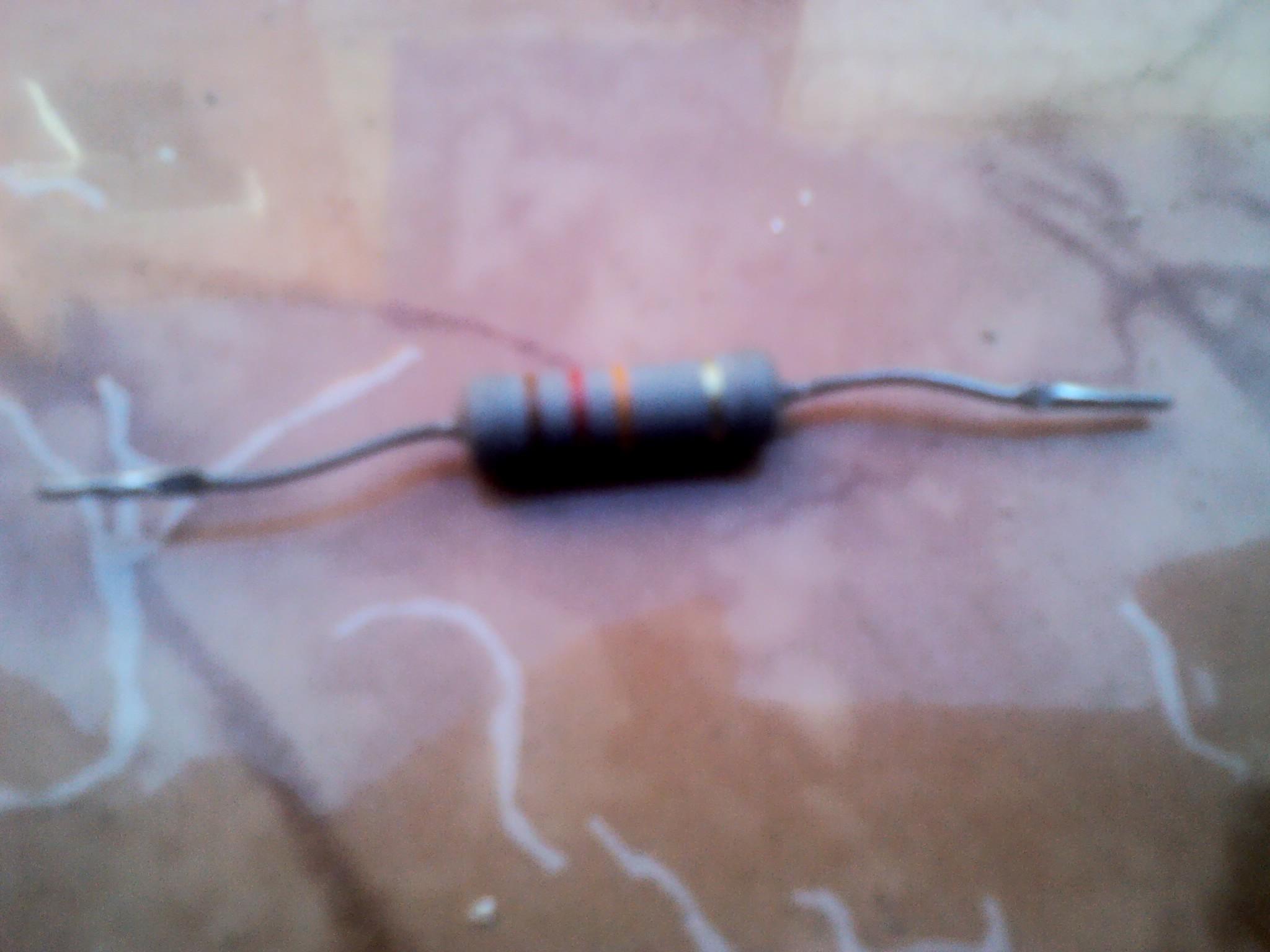

التي في الصورة الاولى هي مقاومة وليست دايود.
أظن ان الوانها هكذا:
بني أحمر أصفر.
فان كانت كذلك فهي 12 كيلو اوم... يعني 12000 أوم.
اما ان كانت:
بني احمر برتقالي.
فهي 1.2 كيلو اوم.
أما عن كيفية قياسها بالافو فاجعل المؤشر على رمز الأوم... وهو الذي بجوار الرمز v
واما عن كيفية استخدام الافو فامامك 7 خانات.. التي عليها v لقياس الفولت ويوجد منها متردد ومستمر.. والذي عليها A لقياس الامبير ويوجد منها متردد ومستمر.. علامة المستمر شرطة عدلة اما المتردد فشرطة مائلة هكذا ٓ
ويوجد خانة لقياس المقاومة ثم خانة الزمارة لقياس هل هناك قطع في السلك ام لا ثم خانة قياس الدايود.
ومعذرة مرة اخرى على تاخر الرد.

[ناصرالموسوي]

سلام علیکم،
استسمحكم لمداخلتي

[ناصرالموسوي]

سلام علیکم،جمیعا
اخ /محمد ،ع یس،بارک الله بک لتوجیهک وتعاونک مع الاخ صاحب الفحص,وشکرا لأحساسک ،ولکن اعتقد کانت سهوا ولاغیر،
المقاومه،ذات الوان التالية
بني-احمر-اصفر=تعادل 120kكيلو اوم. اي120,000ماءةوعشرون الف اوم.
بني-احمر-برتقالي=12kكيلو/اوم ،
اي12,000 اثني عشرة الف/اوم
ارجو معذرة لمداخلتي،ولكم مني كامل التقدير،
والسلام عليكم.

[محمد ع يسى]

وعليك السلام.
نعم احسنت... هذا سهو مني.
