مساعدة من الخبراء لحل هذه المشكلة

[ميدو تانجو]

السلام عليكم ورحمة الله وبركاته ..
اخوتي واجهت مشكلة تحيرني مع الأيسي TBA820M الأيسي راكب في جهاز راديو وتسجيل المشكلة انه كان لا يخرج صوت هذا الجهاز نهائي
فتحت الجهاز ووجدت مقاومة محترقة ومكثف محترق الموجودان بالصورة المرفقة
واستطعت ان اجد مكثف لأن بياناته موجودة اما المقاومة فكانت محترقة فلم استطع ان اعرف قيمتها فجربت مقاومة 1 كيلو فوجدت صوت ظهر لكن ضعيف جدا يكاد لا يسمع ..
فقلت اجرب مقاومة اقل لعل الفولت الداخل الى الأيسي قليل بسبب هذه المقاومة فجربت مقاومة 100 اوم وفعلا الصوت ارتفع قليلا واصبح شبه طبيعي لكن لحظات ووجدت المقاومة تسخن جدا وكذلك الأيسي وتسحب تيار يتعدى الأمبير ولا اعرف ما الحل لهذه المشكلة.
ملحوظة : الجهد على طرف المقاومة 1كيلو اوم 12 فولت وعلى طرفها الآخر 1.45 فولت وكذلك الجهد على المكثف بعد ما غيرته 1.45 فولت

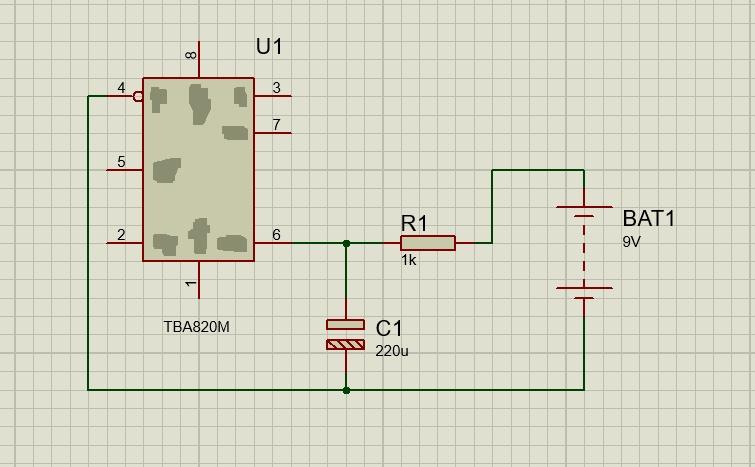

الايسي متصل كما بالصورة
واخيرا مرفق رابط داتا شيت الايسي TBA820M وصورة توضح المقاومة والمكثف المحترقين
http://www.alldatasheet.com/datashee...CS/TBA820.html


http://www10.0zz0.com/2016/11/24/07/618057493.jpg


اعتذر عن الاطالة وجزاكم الله خيرا.

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

ارجو مراجعة وات السماعة وكذلك مقاومة السماعة

[ميدو تانجو]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

ارجو مراجعة وات السماعة وكذلك مقاومة السماعة

اشكرك أخي على الرد واؤكد لك انني بالفعل جربت مع اكثر من سماعة حتى الهيدفون جربتها ولكن الصوت خافت جدا
اكرر الشكر لك

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة ميدو تانجو

اشكرك أخي على الرد واؤكد لك انني بالفعل جربت مع اكثر من سماعة حتى الهيدفون جربتها ولكن الصوت خافت جدا
اكرر الشكر لك

السلام عليكم ورحمة الله وبركاته
اخى الكريم

دائرة مكبر الصوت هذه دائرة بسيطة وغير معقدة وقليلة عدد المكونات كما ان المتكاملة رخيصة الثمن ....حاول تغيير المتكاملة ومراجعة المكثفات

[ميدو تانجو]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

دائرة مكبر الصوت هذه دائرة بسيطة وغير معقدة وقليلة عدد المكونات كما ان المتكاملة رخيصة الثمن ....حاول تغيير المتكاملة ومراجعة المكثفات

أشكرك أخي على الرد والاهتمام
المشكلة ان هذا الأيسي غير متوفر ولا اعرف ما البديل له
لكن سابحث ثانية لعلي اجده
واكرر شكري وجزاك الله خيرا وزادك من علمه وفضله
