محتاج دائرة بور سبلاين من 220 الى 3.7

[عبد الحسين]

الاسلام عليكم

محتاج دائرة بور سبلاين من 220 الى 3.7 فولت 3 امبير او اكثر

و تكون الدائرة مجربة

وشكرا

[Georgeos]

المشاركة الأصلية كتبت بواسطة عبد الحسين

الاسلام عليكم

محتاج دائرة بور سبلاين من 220 الى 3.7 فولت 3 امبير او اكثر

و تكون الدائرة مجربة

وشكرا

أهلاً بك:
أسهل دارة هي استعمال محول من 220 إلى 6 فولت (5 آمبير) وتفويم موجة كاملة بأربع ديودات مربوطة مع مكثف تنعيم, ونربط خرج الديودات مع دارة تنظيم مثل LM317 (تيار 1.5آمبير) قابلة للمعايرة . نقوم يمعايرتها على 3.7 فولت ويضاف ترانزستور 3055 لتعزيز التيار إلى أكثر من 3 آمبير.

[عبد الحسين]

شكرا على الرد السريع

ممكن الدائرة الربط اذا امكن

[Georgeos]

المشاركة الأصلية كتبت بواسطة عبد الحسين

شكرا على الرد السريع

ممكن الدائرة الربط اذا امكن

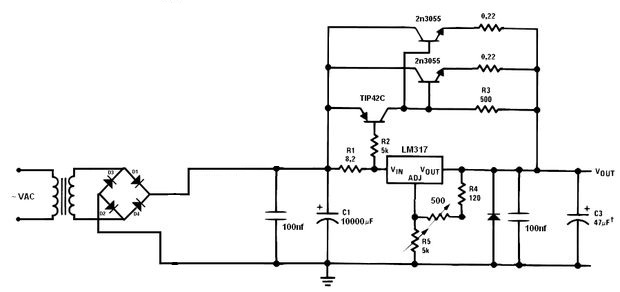

هذه إحدى الدوائر:

[Georgeos]

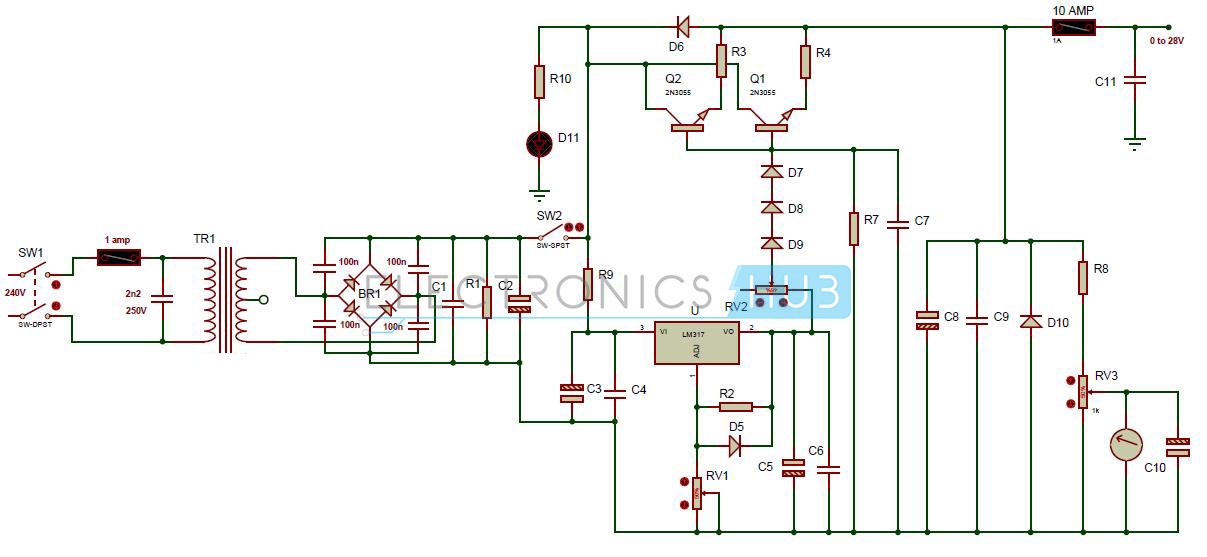

وهذه دائرة أخرى:
adjustable 8A-Power-Supply-circuit-diagram-using-LM317-and-2N3055
