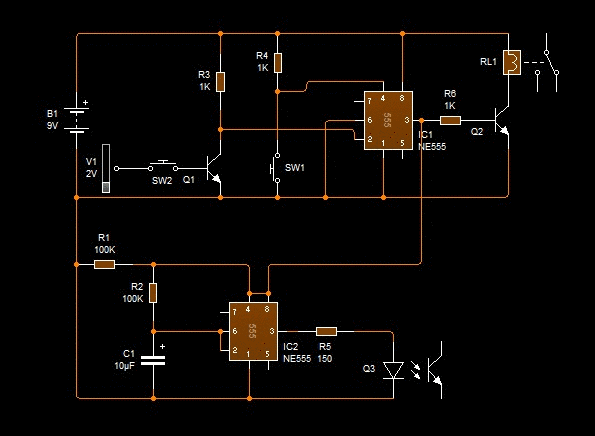

صممت هذه الدائرة ونفذتها وتعمل معى جيدا




لكن اريد اختصارها فقمت بتصميم هذه الدائرة باستخدام ثايرستور وتعمل جيدا فى المحاكاة لكن عند التنفيذ لا تعمل فهل هناك خطا علما باننى استخدم ثايرستور من نوع bt151 ارجو من حضراتكم مساعدتى لانى هاتجنن خلاص

[محمد ع يسى]

السلام عليكم.
لم تذكر لنا ما الذي حدث بالضبط في العملي.
ما شكل العطل؟

[ماجد عباس محمد]

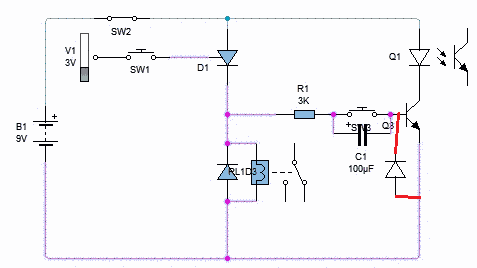

تحتاج دايود كما بالرسم

فعند تفريغ المكثف C1 لن يجد سوى وصلة القاعدة/باعث تعوقه فسيضع عليها الفولت بكاملة عكسيا وهو هنا 9 فولت و أغلب الترانزيستورات لا تتحمل أكثر من 5 فولت و القليل 7 فولت و هذا ربما يتلف الترانزيستور

تحية لبرامج المحاكاة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

تحتاج دايود كما بالرسم

فعند تفريغ المكثف C1 لن يجد سوى وصلة القاعدة/باعث تعوقه فسيضع عليها الفولت بكاملة عكسيا وهو هنا 9 فولت و أغلب الترانزيستورات لا تتحمل أكثر من 5 فولت و القليل 7 فولت و هذا ربما يتلف الترانزيستور

تحية لبرامج المحاكاة

السلام عليكم استاذنا الغالي (ماجد عباس ) صراحة لم افهم ماجاء في العبارة اعلاه (عند تفريغ المكثف C1 لن يجد سوى وصلة القاعدة / باعث تعوقه فسيضع .... الخ االكلام )
نشاهد مفتاح بش بتن توازي مع المكثف المذكور وهو الذي يقوم بالتفريغ بعمل شورت على طرفيه فكيف تؤثر شحنة المكثف على وصلة الترانزستور واقرب طريق لتفريغها هو مفتاح التوازي ؟ ارجو التوضيع استاذ ماجد .
ثانيا هل برأيك وضع الثايرستور صحيح حيث تم وضع الريلي بطريق الكاثود علما ان اشارة قدح البوابة هي 3V كما جاء بالشكل ؟

[mr.kamba]

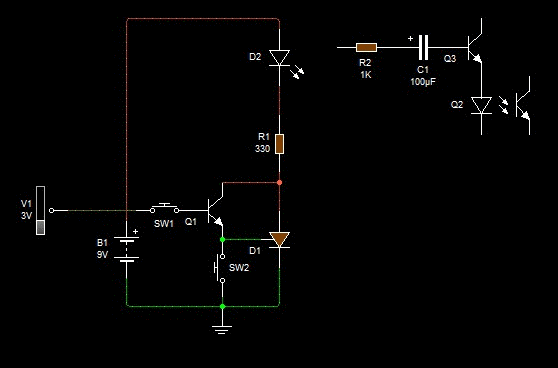

نفذت نصف الدائرة بهذه الطريقة واشتغلت تمام التمام لكن مش عارف اوصل الفوتوكبلر ازاى بحيث يعمل لمدة ثانية واحدة ويفصل

[salah56bachir]

المشاركة الأصلية كتبت بواسطة mr.kamba

نفذت نصف الدائرة بهذه الطريقة واشتغلت تمام التمام لكن مش عارف اوصل الفوتوكبلر ازاى بحيث يعمل لمدة ثانية واحدة ويفصل

السلام عليكم
إذا كان الغرض هو إستبدال الفوتوكبلر بالثايرستور من أجل إضاءة الليدفقط وبقائه مضيئا لمدة ثانية بعد رفع يدك على السويتش فيمكنك إضافة دارة تأخير زمني بمقاومة ومكثف تقوم بفصل الدارة .

[mr.kamba]

شكرا لك على اهتمامك انا اريد الاثنين معا الثايرستور والفوتو كوبلر وبالفعل نفذت نصف الدائرة وعمل الثايرستور جيدا لكن لا اعرف كيف اوصل الفوتوكبلر على خرج الثايرستور يحيث يعمل لمدة ثانية ويفصل

[salah56bachir]

المشاركة الأصلية كتبت بواسطة mr.kamba

شكرا لك على اهتمامك انا اريد الاثنين معا الثايرستور والفوتو كوبلر وبالفعل نفذت نصف الدائرة وعمل الثايرستور جيدا لكن لا اعرف كيف اوصل الفوتوكبلر على خرج الثايرستور يحيث يعمل لمدة ثانية ويفصل

السلام عليكم
الثايرستور لايفصل من تلقاء نفسه إلا :
بتطبيق نبضة قدح معاكسة للنبضة السابقة على دخل بوابته كما تعلم.
أو فصل التغذية نهائيا....
الفوتوكوبلر يوضع في الدائرة كوسيط منقاد ولا يقوم بالفصل والوصل ذاتيا حسب معرفتي المتواضعة...
الثايرستور الذي تستخذمه يسمى ثايرستور مقوم( SCR ) له بوابة كاثود فقط
ولعلك تريد الثايرستور المتحكم...أظن بأنه يسمى(SCS) وهو عبارة عن الثايرستور السابق مضاف إليه طرف جهة الأنود يسمى بوابة الأنود.
أما كيف يتحكم فلننتظر أنا وإياك مشاركات الإخوة ...تحياتي للجميع.
