كيف يمكن فحص الدايود 3 بن

علي00 · 21-12-2016, 12:57 PM

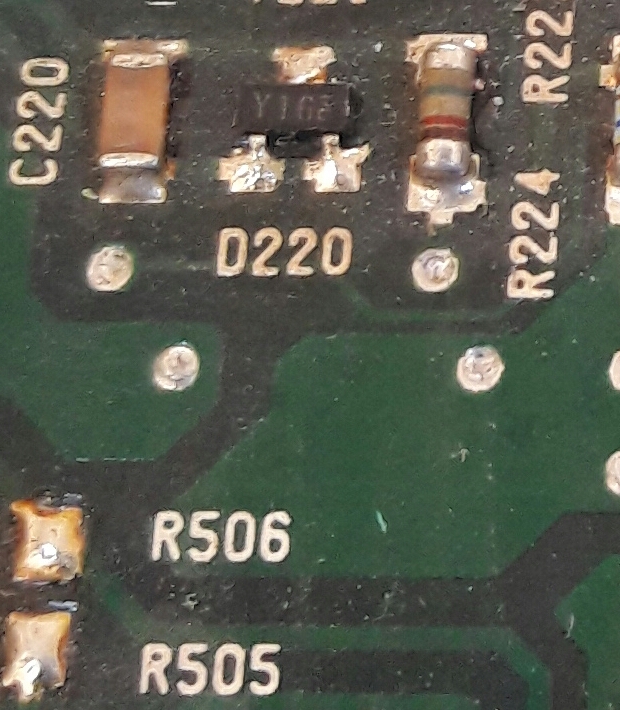

كيف يمكن فحص هذا الدايود وهل هو عبارة عن 2 دايود
[IMG]

[/IMG]

نعيم البديري · 21-12-2016, 01:18 PM

هو 2 دايود نعم يشتركان اما من جهة الانودين او من جهة الكاثودين وعلى الاغلب يكون الطرف المشترك هو الوسط يمكن فحصهما من طرف الوسط مع الطرف الايمن دايود ومع الطرف الايسر الدايود الثاني يقراء لديك الاوميتر على وضع الدايود وان لم يقراء اقلب اطراف الاوميتر .

علي00 · 21-12-2016, 03:18 PM

شكرا لك استاذ نعيم

ماجد عباس محمد · 22-12-2016, 04:38 AM

هذه كل الإحتمالات بعضها دايود واحد و البعض 2 دايود
http://blog.novaeletronica.com.br/en...la-de-codigos/

علي00 · 24-12-2016, 03:01 AM

استاذ ماجد الله يبارك فيك
