- الدايرة دى جهد خاص بالاخ الكريم الاستاذ ماجد عباس له منى جزيل الشكر
انا فقط جهزتها للطباعة على برنامج Sprint-Layout 6.0
- وهى عباره عن دايرة بتبدل بين موتورين مياه مع كل اشارة كونتاكت بتيجى من الاوتوماتيك المتركب مع عوامة الموتور فمع كل كوونتاكت جاى من الاوتوماتيك هيشتغل موتور مختلف علشان المواتير ما تسخنش خاصة فى الصيف
- الدايرة بتاخد الاشارة من الاوتوماتيك الى بيبقى متركب مع العوامه بتاعة الموتور و الاوتوماتيك عبارة عن مفتاخ بيشتغل عن طريق ضغط المياه كل ما الاوتوماتيك يشتغل هيشغل موتور مختلف
- انا عندى فى العمارة الى ساكن فيها مركب 2 موتور كل موتور 3 حصان و الموتورين متشاركين فى اوتوماتيك و عوامه واحدة و كنت ببدل بينهم يدوى عن طريق سكينة كهربا عادية افصل واحد و اشغل التانى ففكرت فى الدايرة و ساعدنى فيها و هو صاحب الفضل اخى ماجد عباس له كل التقدير و الشكر

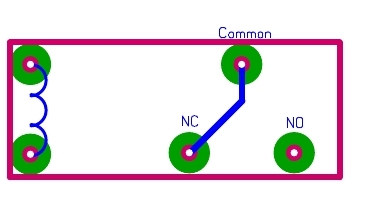

- الدايرة فيها 2 ريليه 12 فولت كل ريليه خاص بموتور ممكن نركب فى تلامسات الريليه تيار 220 فولت و نوصله بالموتورين على شرط الامبير بتاع الريليه يكون مناسب للريليه
- ممكن فى تلامسات الريليه نوصل 12 او 24 فولت مستمر بدلا من تيار 220 فولت - و بالتالى نوصل كل ريليه بكونتاكتور - و اكل كونتاكتور بموتور علشان المواتير ذات القدره العالية 3 حصان مثلا لا اظن ان الرليه هيستحملهم
- باكرر شكرى للمشرف الغالى ماجد عباس علشان تعب معايا
و اخير رجاءا لو اى حد من اساتذتنا خاصة الاستاذ ماجد و الاستاذ نعيم البديرى و كل الاحباب هنا لو ليه اى ملحوظه يتحفنا بيها و يا ريت الاستاذ ماجد يعتمد لنا الدايرة و يراجعها لنا قبل التنفيذ لان ممكن يكون فيه خطأ ما انا ارتكبته او تعديل ما للتحسين
لكم منى جميعا كل التقدير و الشكر
اخوكم ...

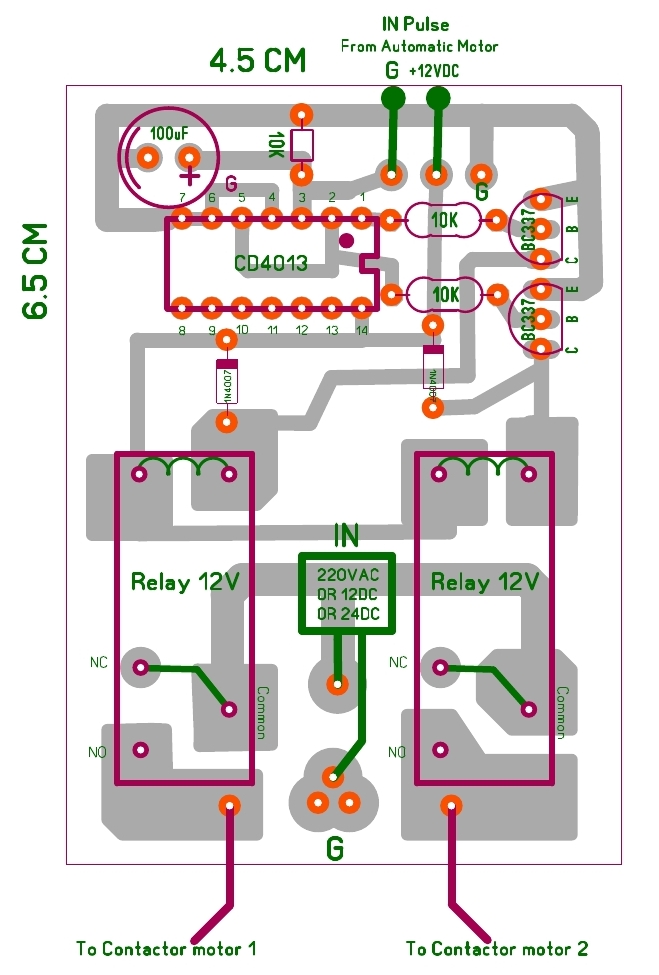

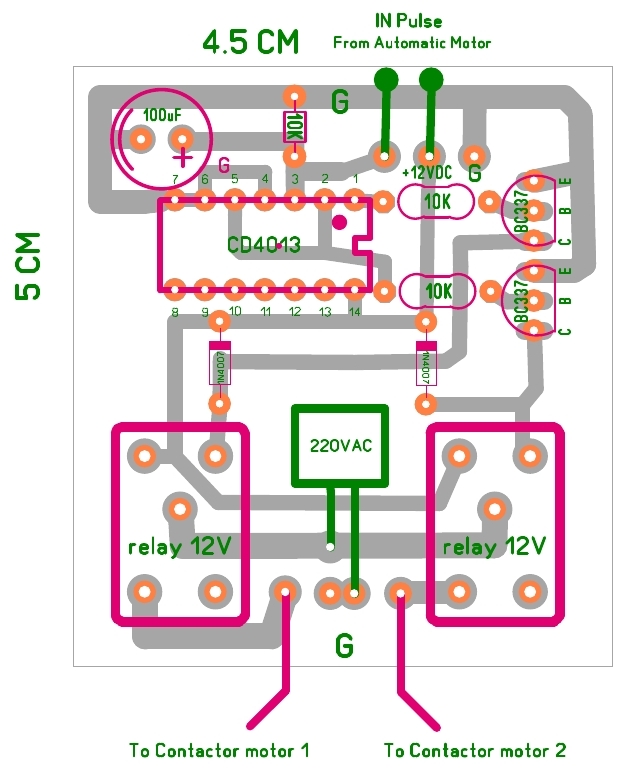

الدايرة
تحميل ملف Pcb
