أولا هذه المكونات كلها تثبيت سطحى، هل جربتها فعلا و اعطت 30 مللى أمبير أم هو مجرد محاكاة ؟؟ و إن كانت محاكاة كيف عرفت أنها لن تعطى أكثر من 30 مللى؟

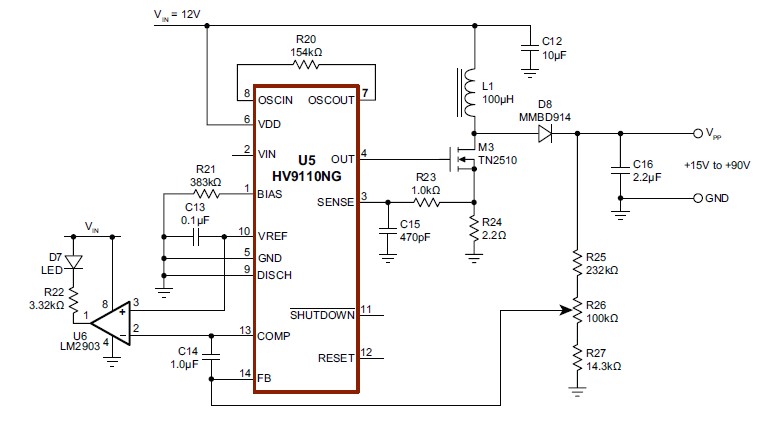

ثانيا: الدايود D8 المستخدم له جهد أقصى 75 فولت و انت تريد 90 فولت فلا يتحمل
ثالثا : الدايود ذاته له متوسط تيار تقويم 200 مللى و انت تريد 300 مللى.
رابعا : الملف هو مخزن الطاقة و الخرج 90 فولت 300 مللى أمبير أى 27 وات و بالتالى سيسحب من المصدر 27 وات + الفقد فى الترانزيستور و الدايود و مقاومة سلكه ولنفترض 30 وات إذن سيكون التيار هنا 60 ÷ 12 = 2.45 أمبير فهل سلكه و مساحة القلب يناسبان هذا القدر؟؟
خامسا : قيمة الحث تعتمد أساسا على التردد ففى كل نبضة يجب أن يسحب من 12 فولت نفس القيمة (30 وات) ليعطيها للحمل قبل أن يصل إلى حد التشبع فيسبب قصر على الترانزيستور أثناء التوصيل و يستمر فى إمداد الحمل طوال فترة القطع حتى لا يتغير فولت الخرج
سادسا اختيار الترانزيستور ليس الأفضل فخرج المتكاملة 12-0.2 أى أعلى من 10 فولت اللازمة لأى ترانزيستور موسفيت آخر له مقاومة توصيل أقل بكثير من المستخدم حيث مقاومة هذا الرقم 1.5 أوم عند التوصيل بينما غيره قد يصل إلى 0.02 أوم مقللا الفقد بصورة كبيره
هنا شرح لهذه الدوائر و كيفية حساب كل مكون منها
http://www.qariya.info/vb/showthread...170152&page=15
