السلام عليكم ممكن لو فيها ثقل علي الاعضا المحترمين طريقة توصيل ترمستات RED31 وده موقع الشركه http://www.dtindustry.com/temperature

ممكن مساعده ارجوكم عيز اعرف مداخل الكهربا ومخارج المبه
المودل الموجود RED31
يحتوي علي 9 مداخل

789ــــــ456ــــــ123

ترتيب المداخل

1 ــــــ فارغ

2 ــــــ فارغ

3 ـــــ فارغ

4 ـ__ حساس

5 ـــــ حساس

6 ـــــ فارغ

7 ـــــ كهربا

8 ـــــ فارغ

9 ـــــ كهربا

طب انا الكهربا وعرفته فاضل اعرف المبه تشتغل منين وبلنسبه للبرمجه مظبوطه

ارجوووووووووكم شغال علي ترمستات 0 40 عادي مبهدلني البيض هيبوظ دا اذا مكنش باظ ارجوووووكم

[soofeljean]

اقتباس المشاركة الأصلية كتبت بواسطة topwap89 السلام عليكم ممكن لو فيها ثقل علي الاعضا المحترمين طريقة توصيل ترمستات RED31 وده موقع الشركه http://www.dtindustry.com/temperature ممكن مساعده ارجوكم عيز اعرف مداخل الكهربا ومخارج المبه المودل الموجود RED31 يحتوي علي 9 مداخل 789ــــــ456ــــــ123 ترتيب المداخل 1 ــــــ فارغ 2 ــــــ فارغ 3 ـــــ فارغ 4 ـ__ حساس 5 ـــــ حساس 6 ـــــ فارغ 7 ـــــ كهربا 8 ـــــ فارغ 9 ـــــ كهربا طب انا الكهربا وعرفته فاضل اعرف المبه تشتغل منين وبلنسبه للبرمجه مظبوطه ارجوووووووووكم شغال علي ترمستات 0 40 عادي مبهدلني البيض هيبوظ دا اذا مكنش باظ ارجوووووكم

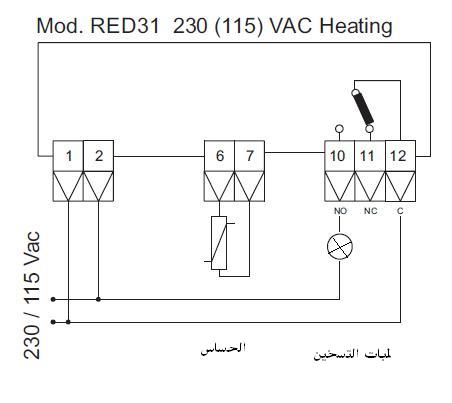

ربما تساعدك هذه الصورة على فهم التوصيل

[topwap89]

شكرا لسرعة الرد اخي soofeljean

مش فاهم الرسمه بلظبط ممكن تتشرحه بالاركام مثل ( توصيل مدخل واحد في مدخل 3 مثلا والمبه في مدخل 5 و3 مثلا اسف لاكن خبرتي في التوصيل معدومه واطمع في خبرتكم وشكرا مر ثانيه

[soofeljean]

اقتباس المشاركة الأصلية كتبت بواسطة topwap89 شكرا لسرعة الرد اخي soofeljean مش فاهم الرسمه بلظبط ممكن تتشرحه بالاركام مثل ( توصيل مدخل واحد في مدخل 3 مثلا والمبه في مدخل 5 و3 مثلا اسف لاكن خبرتي في التوصيل معدومه واطمع في خبرتكم وشكرا مر ثانيه

أخي الرسمة فعلا تختلف عن الترمستات بتاعك رغم انها مأخوذة من نفس المصدر
في الرسمة الاقطاب رقم 3 ولا 4 ولا 5 ولا 8 ولا 9 غير موجودة على لوحة الترمستات
ولكن الفكرة في التوصيل هي نفسها .
هذا اذا كان الترمستات مصمم للتشغيل على 220 فولت وبحساس حرارة واحد

سؤالي لك هل أوصلت الترمستات بالكهرباء وأوصلت معه الحساس وأشتغل أم لا
هل اصبح الترمستات يقيس الحرارة أم لا

اذا كان وصلت لهذه النتيجة فهي جيدة وسنساعدك في تصيل اللامبات

[topwap89]

بلنسبه للكهربا شغاله وبلنسبه للحساس شغال وبيقيس حراره كويس جدا
والبرمجه سهله وبعرف اعمله معلهش انا رغاي وهتعبك معاي بس كل الي انا عيزو اركب المبه ازاي

[soofeljean]

اقتباس المشاركة الأصلية كتبت بواسطة topwap89 بلنسبه للكهربا شغاله وبلنسبه للحساس شغال وبيقيس حراره كويس جدا والبرمجه سهله وبعرف اعمله معلهش انا رغاي وهتعبك معاي بس كل الي انا عيزو اركب المبه ازاي

حسننا انتبه جيد لما اقوله

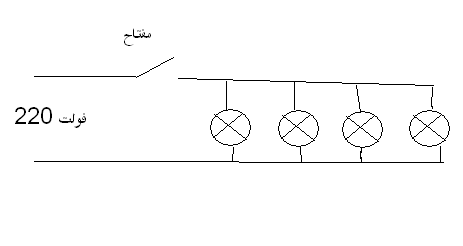

أنظر لهذه الصوره


هل ترى مجموعة اللمبات كيف واصلة مع بعض
في لغة الكهرباء يقال عن اللمبات هذه موصولة على التوازي .
هل ترى مفتاح الكهرباء
إذا شغلنا هذا المفاتح سوف تنور اللمبات جميعاً
اذا فصلنا المفتاح سوف تنطفي اللمبات جميعاً

حسننا هل فهمت الفكرة هذه /هل هي واضحة ؟؟؟؟؟؟؟؟؟؟؟
برجاء أخبرني هل فهمت طريقة تشغيل وإطفاء هذه اللمبات عن طريق المفتاح
اذا كانت الصورة واضحة والطريقة مفهومة سوف اشرح كيف تركب اللمبات على الترمستات . ولكن ليس قبل أن تؤكد ذالك .

.

[topwap89]

تمام الرسمه واضحه وسهلة الفهم
انا فهمته معلهش انا اسف تاعبك معاي بس اعمل ايه طمعان في خبرتكم

[topwap89]

دي ترتيب الجهاز الي عندي ممكن تعدل علي الصوره وتوصل التيار
