مشكلة في شاحن suoer 12V 5A

[رائد الفرا]

السلام عليكم ورحمة الله وبركاته
إخواني الكرام جاءني شاحن suoer 12V 5A

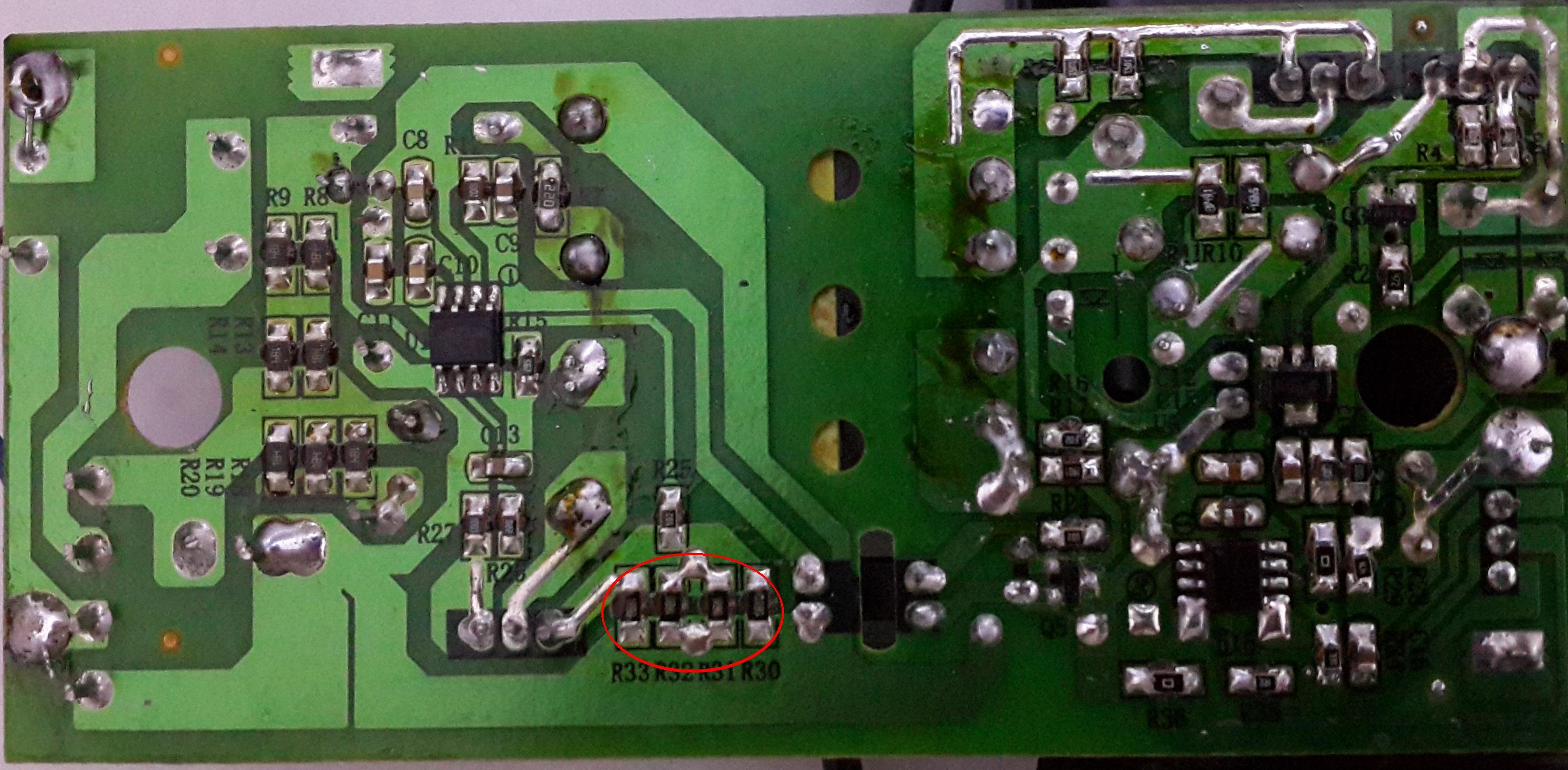

وكان الموسفت PF12N60C محروق إضافة إلى القنطرة والفيوز أيضاً قمت بتغييرهم وتفاجأت بأن المقاومات الأربع المجاورات للموسفت محترقات بالكامل وطبعا الشاحن قاطع نهائي ولا أثر للحياة فيه برغم تغيير الموسفت والقنطرة والفيوز وها انا ارسل صورة مشابهة تماماً للمقصود ومشار لمكان المقاومات فما الحل وانا لا اعرف قيمهم وكيف استعيض عنهم نظراً لأنني لا املك هذا النوع من المقاومات
وبارك الله فيكم

[أحمد.الخليل]

[QUOTE=رائد الفرا;1076422][RIGHT]السلام عليكم ورحمة الله وبركاته
إخواني الكرام جاءني شاحن suoer 12V 5A

وكان الموسفت PF12N60C محروق إضافة إلى القنطرة والفيوز أيضاً قمت بتغييرهم وتفاجأت بأن المقاومات الأربع المجاورات للموسفت محترقات بالكامل وطبعا الشاحن قاطع نهائي ولا أثر للحياة فيه برغم تغيير الموسفت والقنطرة والفيوز وها انا ارسل صورة مشابهة تماماً للمقصود ومشار لمكان المقاومات فما الحل وانا لا اعرف قيمهم وكيف استعيض عنهم نظراً لأنني لا املك هذا النوع من المقاومات
وبارك الله فيكم



وعليكم السلام ورحمة الله وبركاته.
أخي الكريم هذا عطل متكرر وغالبا ان لم نقل دائما القطع التي بحاجة الى استبدال في هذا الشاحن .
1_الفيوز
2-القنطرة
3-الترانزسنور وبدائله (irf740 او irf840 اواو10n60او 12n60 او 5n60 )) وهناك الكثير من البدائل لهءا الترانزستور في شاحن ال5 امبير لكن لشاحن أكبر من ذلك البدائل تختلف قليلا من ناخية التحمل
4- المتكاملة ورقمها 3842 وبديلها
5- المقاومات الاربع ويتم ازالة الاربع مقاومات وتركيب مقاومة واحدة مكان الاربع قيمتها 0.10اوم الوانها بني اسود ذهبي ذهبي -والمقاومة التي تلي الاربع مقاومات وقيمتها 1000 اوم والوانها بني اسود احمر وعندك مقاومة على بةالة الترانزستور قيمتها 220 اوم استبدلها بواحدة الوانها احمر احمر اسود ذهبي .


تقبل تحياتي .

[أحمد.الخليل]

[QUOTE=رائد الفرا;1076422][RIGHT]السلام عليكم ورحمة الله وبركاته
إخواني الكرام جاءني شاحن suoer 12V 5A

وكان الموسفت PF12N60C محروق إضافة إلى القنطرة والفيوز أيضاً قمت بتغييرهم وتفاجأت بأن المقاومات الأربع المجاورات للموسفت محترقات بالكامل وطبعا الشاحن قاطع نهائي ولا أثر للحياة فيه برغم تغيير الموسفت والقنطرة والفيوز وها انا ارسل صورة مشابهة تماماً للمقصود ومشار لمكان المقاومات فما الحل وانا لا اعرف قيمهم وكيف استعيض عنهم نظراً لأنني لا املك هذا النوع من المقاومات
وبارك الله فيكم



وعليكم السلام ورحمة الله وبركاته.
أخي الكريم هذا عطل متكرر وغالبا ان لم نقل دائما القطع التي بحاجة الى استبدال في هذا الشاحن .
1_الفيوز
2-القنطرة
3-الترانزسنور وبدائله (irf740 او irf840 اواو10n60او 12n60 او 5n60 )) وهناك الكثير من البدائل لهءا الترانزستور في شاحن ال5 امبير لكن لشاحن أكبر من ذلك البدائل تختلف قليلا من ناخية التحمل
4- المتكاملة ورقمها 3842 وبديلها 3843
5- المقاومات الاربع ويتم ازالة الاربع مقاومات وتركيب مقاومة واحدة مكان الاربع قيمتها 0.10اوم الوانها بني اسود ذهبي ذهبي -والمقاومة التي تلي الاربع مقاومات وقيمتها 1000 اوم والوانها بني اسود احمر وعندك مقاومة على بةالة الترانزستور قيمتها 220 اوم استبدلها بواحدة الوانها احمر احمر اسود ذهبي .


تقبل تحياتي .

[أحمد.الخليل]

00963957503118


وهذا رقمي على الوتساب اخي ان اردت التواصل لارسل لك صور توضح اكثر لاني لا استطيع ارسالها هنا كوني استخدم جهاز اندرويد.

[رائد الفرا]

المشاركة الأصلية كتبت بواسطة أحمد.الخليل

00963957503118


وهذا رقمي على الوتساب اخي ان اردت التواصل لارسل لك صور توضح اكثر لاني لا استطيع ارسالها هنا كوني استخدم جهاز اندرويد.

أشكرك أخي الكرم أحمد . الخليل فقد أفدتني جداً وقد حللت لي مشاكلاً عدة بارك الله فيك وعليك وزادك من علمه .

[mkhuzanie]

جزاكم الله خير
رابط ادناه من الممكن الاستفادة بصورة بخصوص الشاحن الذي لديك
والاستفادة بخبرات الزملاء الافاضل
وشكرا

https://www.facebook.com/groups/1174343229270280/

[أحمد.الخليل]

المشاركة الأصلية كتبت بواسطة رائد الفرا

أشكرك أخي الكرم أحمد . الخليل فقد أفدتني جداً وقد حللت لي مشاكلاً عدة بارك الله فيك وعليك وزادك من علمه .

الشكر لله وحده اخي الكريم.
الله يبارك فيك يا رب

[Georgeos]

[quote=أحمد.الخليل;1076547]

المشاركة الأصلية كتبت بواسطة رائد الفرا

[RIGHT]السلام عليكم ورحمة الله وبركاته
إخواني الكرام جاءني شاحن suoer 12V 5A

وكان الموسفت PF12N60C محروق إضافة إلى القنطرة والفيوز أيضاً قمت بتغييرهم وتفاجأت بأن المقاومات الأربع المجاورات للموسفت محترقات بالكامل وطبعا الشاحن قاطع نهائي ولا أثر للحياة فيه برغم تغيير الموسفت والقنطرة والفيوز وها انا ارسل صورة مشابهة تماماً للمقصود ومشار لمكان المقاومات فما الحل وانا لا اعرف قيمهم وكيف استعيض عنهم نظراً لأنني لا املك هذا النوع من المقاومات
وبارك الله فيكم



وعليكم السلام ورحمة الله وبركاته.
أخي الكريم هذا عطل متكرر وغالبا ان لم نقل دائما القطع التي بحاجة الى استبدال في هذا الشاحن .
1_الفيوز
2-القنطرة
3-الترانزسنور وبدائله (irf740 او irf840 اواو10n60او 12n60 او 5n60 )) وهناك الكثير من البدائل لهءا الترانزستور في شاحن ال5 امبير لكن لشاحن أكبر من ذلك البدائل تختلف قليلا من ناخية التحمل
4- المتكاملة ورقمها 3842 وبديلها 3843
5- المقاومات الاربع ويتم ازالة الاربع مقاومات وتركيب مقاومة واحدة مكان الاربع قيمتها 0.10اوم الوانها بني اسود ذهبي ذهبي -والمقاومة التي تلي الاربع مقاومات وقيمتها 1000 اوم والوانها بني اسود احمر وعندك مقاومة على بةالة الترانزستور قيمتها 220 اوم استبدلها بواحدة الوانها احمر احمر اسود ذهبي .


تقبل تحياتي .

أعتقد أن ألوان المقاومة 0.1 أوم هي: بني اسود فضي ذهبي.
وأن ألوان المقاومة 220 أوم هي: احمر احمر بني ذهبي.
عذراً على المقاطعة.
