Circuit Wizard: إظهار أرقام أطراف المتكاملات

[ahmed idris]

السلام عليكم
في بعض المتكاملات في البرنامج وخاصة المنطقية تكون أرقام الأطراف مخفية.
مثال العداد 4017 يظهر هكذا:

هذا الوضع مزعج ومربك أحيانا لكن يمكن تجاوزه :

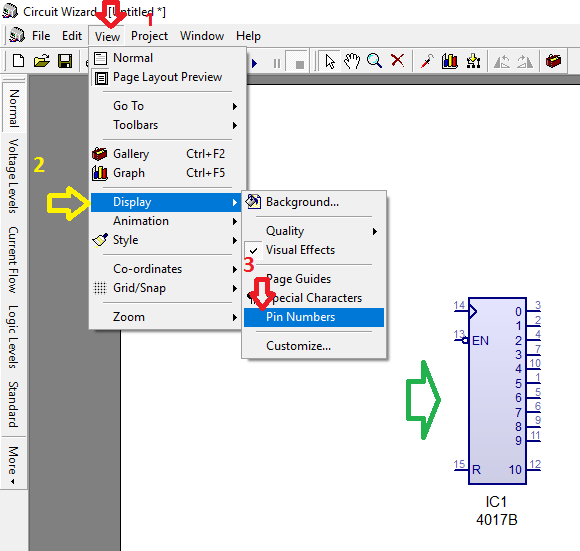

إذا أردنا إظهار المخفي ما علينا سوى تفعيل الخاصية بسهولة ابتداء من فتح قائمة View:

اكتشفت الخاصية بالصدفة وحبيت أشارك بها لمن يردها.

[نعيم البديري]

شكرا يا ابو حميد // الصراحة برامج المحاكاة تكون نافعة احيانا واحيانا اخرى لاتعطيك كما في الواقع لكن نقول فعلا هي ادوات مساعدة مثلا تستطيع ان ترسم بها الدوائر هذا اقل ما يمكن والمساعدة بطبع المخطط بشكل بي سي بي //
بالمناسبة توجد اسرار اخرى بهذا البرنامج البسيط / مثلا يمكنك ابطاء الزمن وبهذا يمكنك رؤية الموجات او سريان التيار / ايضا بمناسبة الدوائر المنطقية وهي لايظهر فيها اطراف تغذية المصدر فعند تصميم دائرة بال 4017 مثلا هنا البرنامج يختار دائما المصدر 5V لكن نحن نعلم ان المتكاملة يمكنها العمل ب 12V وهنا سترى اخراجاتها ذات جهد قليل فهناك طريقة وهي (ايضا بروجكت _ سمليوشن _ ثم بور سبلاي وغيرها الى 12V ثم OK)

[ahmed idris]

السلام عليكم
نعم أخي نعيم هذه البرامج نعمة حقيقية فيما يتعلق بجانب تصميم الدوائر وتحويلها الى مخطط لتنفيذ لوحة مطبوعة.
هذه النعمة قد لا يشعر بها الجيل الذي فتح عينه فوجد الكومبيوتر وبرامج تصميم الدوائر أمامه، ولم يضطر إلى رسم الدوائر باستخدام ورقة وقلم وممحاة
أما بالنسبة لجانب المحاكاة يمكن اعتبارها "شر لابد منه" .
لكن يمكن الاستفادة من ميزاتها إذا تم التعامل معها بحذر .
وبالرجوع إلى المراجع النظرية وبالممارسة والحوار والتعاون تتحول إلى أداة نافعة للتعلم والتعليم..
