ماوظيفة هذا الديود ؟

[احمد شهيد جواد]

السلام عليكم ورحمة الله وبركاته

ماوظيفة هذا الدايود في الموسفت



هل هو للحماية من التيار العكسي في الاحمال الحثية ؟ ام ماذا

[ماجد عباس محمد]

هو لم يوضع عمدا ولكن لتصنيع الموسفيت يجب أن يكون مخلق على قاعدة
القاعدة لا يمكن أن تكون معدن حتى لا تسبب قصر كما لا يمكن أن تكون عازلا لأن عازل الكهرباء عازل للحرارة
لذا الحل الأمثل أن يكون من السيليكون و بقطبيه معاكسة فأنتجت هذا الدايود
و من ثم أصبح وجوده مناسبا و يفيد فى هذه الوظيفة و توضع خواصة من ضمن بيانات الداتا شيت للإستفادة من ذلك

[احمد شهيد جواد]

السلام عليكم استاذ ماجد ،،،،
يعني هنا لا نحتاج لدايود خارجي للحماية من التيار العكسي ؟؟

[ماجد عباس محمد]

فى الغالب نعم لا نحتاج لكن الاحتياط واجب بقراءة الداتاشيت لمراجعة تياره و سرعة استجابته

اضيف للتوضيح ان هذا الاستخدام فى حال استخدام محول ذو وصلة نصفية مثل العواكس لكن فى تطبيق مثل الريلاى لن يفيد الا ان كان من نوع زينر

[احمد شهيد جواد]

السلام عليكم ...
استاذ ماجد سؤال اخر لو امكن ,,,
لحساب قيمة مقاومة قاعدة الترانسزتور اقوم بمايلي :
1- حساب الــ IC من خلال المعادلة التالية
IC=VCC/RL
2- حساب تيار الـ B من خلال المعادلة التالية
IB=IC/Hfe
3- حساب مقاومة القاعدة من خلال المعادلة التالية
RB=VCC-0.7/IB

لو فرضنا ان ماسبق هو صحيح >>>> هنا يثار سؤال فرعي وهو ((( كيف نحسب مقاومة الموسفت لو كان نفسه يمثل الحمل على الترانسزتور ))) ؟؟؟؟؟

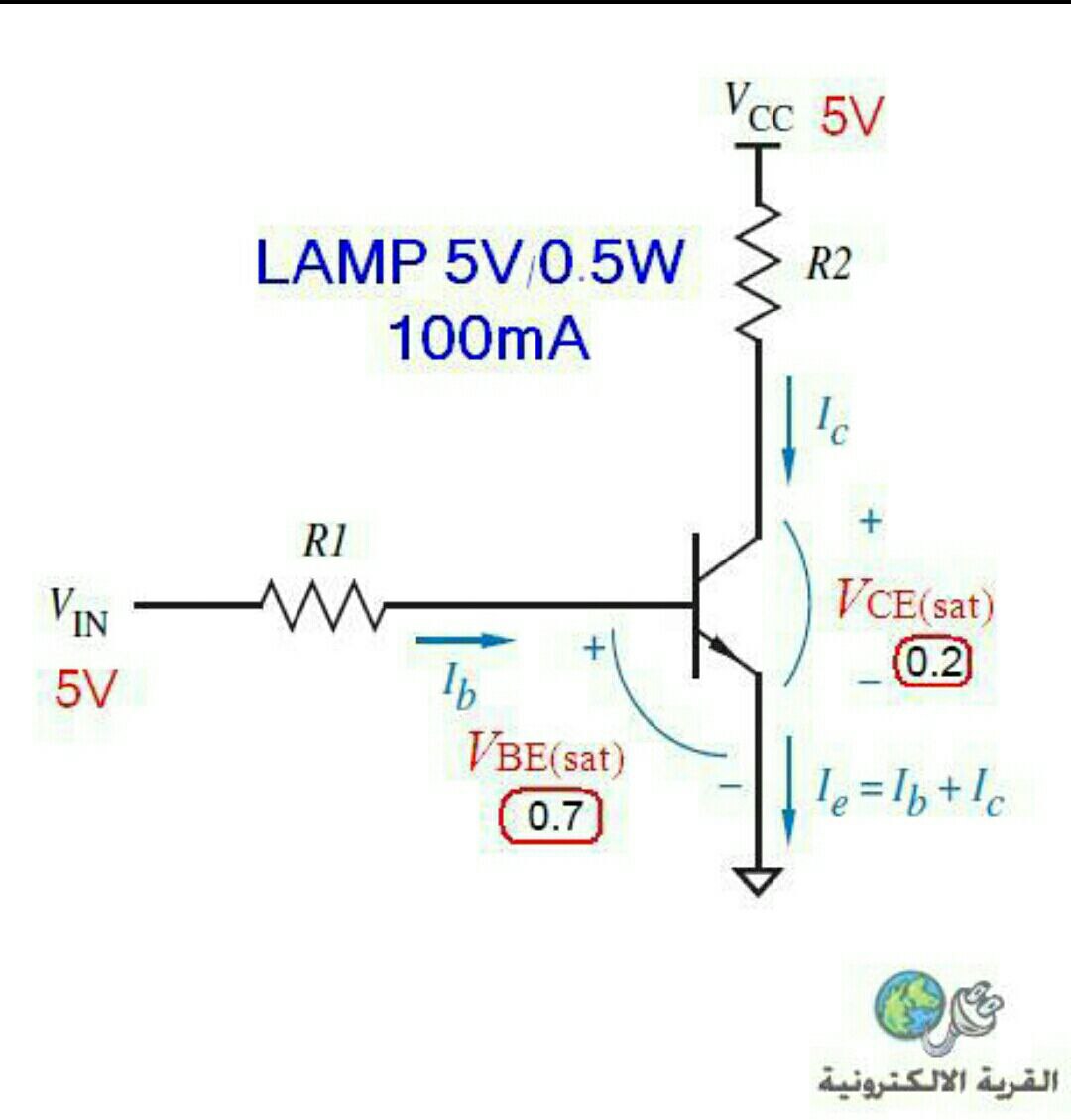

لو نضرنا الى هذه الصورة



سنجد ان الـ R2 هي حمل الترانسزتور ... اذن كيف لو كان الحمل هو موسفت ؟؟؟
كيف نحسب مقاومته ؟؟؟؟

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة احمد شهيد جواد

السلام عليكم ...
استاذ ماجد سؤال اخر لو امكن ,,,
لحساب قيمة مقاومة قاعدة الترانسزتور اقوم بمايلي :
1- حساب الــ IC من خلال المعادلة التالية
IC=VCC/RL

المقصود هنا R2

2- حساب تيار الـ B من خلال المعادلة التالية
IB=IC/Hfe
3- حساب مقاومة القاعدة من خلال المعادلة التالية
RB=VCC-0.7/IB

الصواب هو
RB=(Vin-0.7)/IB

لو فرضنا ان ماسبق هو صحيح >>>> هنا يثار سؤال فرعي وهو ((( كيف نحسب مقاومة الموسفت لو كان نفسه يمثل الحمل على الترانسزتور ))) ؟؟؟؟؟
لو نضرنا الى هذه الصورة

سنجد ان الـ R2 هي حمل الترانسزتور ... اذن كيف لو كان الحمل هو موسفت ؟؟؟
كيف نحسب مقاومته ؟؟؟؟

السؤال هنا غير واضح
هل ترفع R2 و تضع بدلا منها موسفيت؟
لو نهم سيكون السؤال هو لماذا؟ فلا معنى لذلك
لكن بفرضية الجدل فالتراانزيستور له ثلاثت أطراف و بدون توصيل الطرف الثالث لن يعمل بصورة طبيعية و بتوصيله تصبح دائرة لها خواصها من فولت و تيار و مقاومة التى يمكن حسابها

[احمد شهيد جواد]

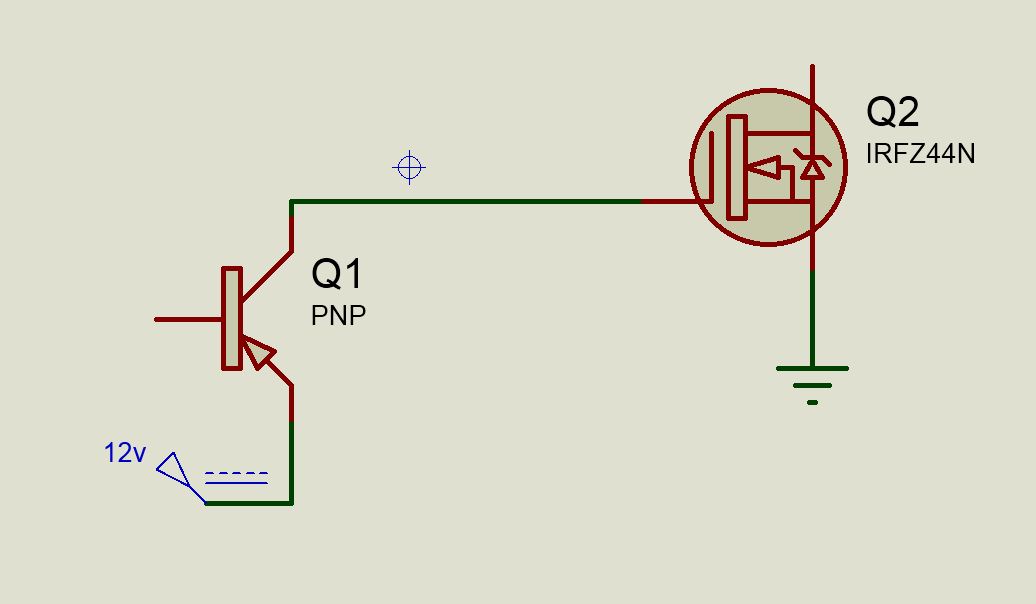

السلام عليكم استاذ ماجد ....نعم اقصد يحل محل الــ R2 كما في هذه الرسمة




حيث ان الــــ Q2 اصبح حمل الـــ Q1
وعليه , اصبح لدينا مجهول في هذه المعادلة IC=VCC/RL حيث ان الــ RL هو الموسفت ( وهو هنا Q2 )
اذن : كيف نعرف مقاومة الموسفت في هذا الفرض ؟؟؟؟؟؟

[ماجد عباس محمد]

أخى
بوابة الموسفيت عازل ولا تمرر تيار فالمقاومة هنا تكاد تكون مالانهاية
بوابة الموسفيت تعمل بالفولت لذا لم توصل بهذه الطريقة فى أى دائرة
يجب أو نوصل الترانزيستور بمقاومة للتغذية و يستخدم جهد المجمع للتحكم فى بوابة الموسفيت
هنا سيكون الأرضى أو الطرف السالب للمصدر
