[salah56bachir]

السلام عليكم ...

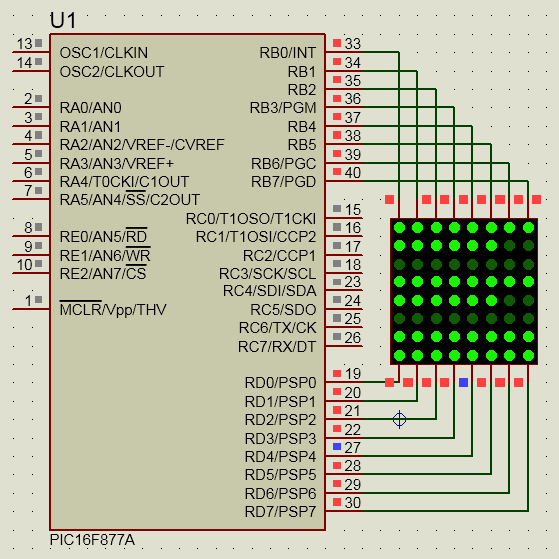

أريد كتابة حرف "E" على مصفوفة ميتريكس 8X8.

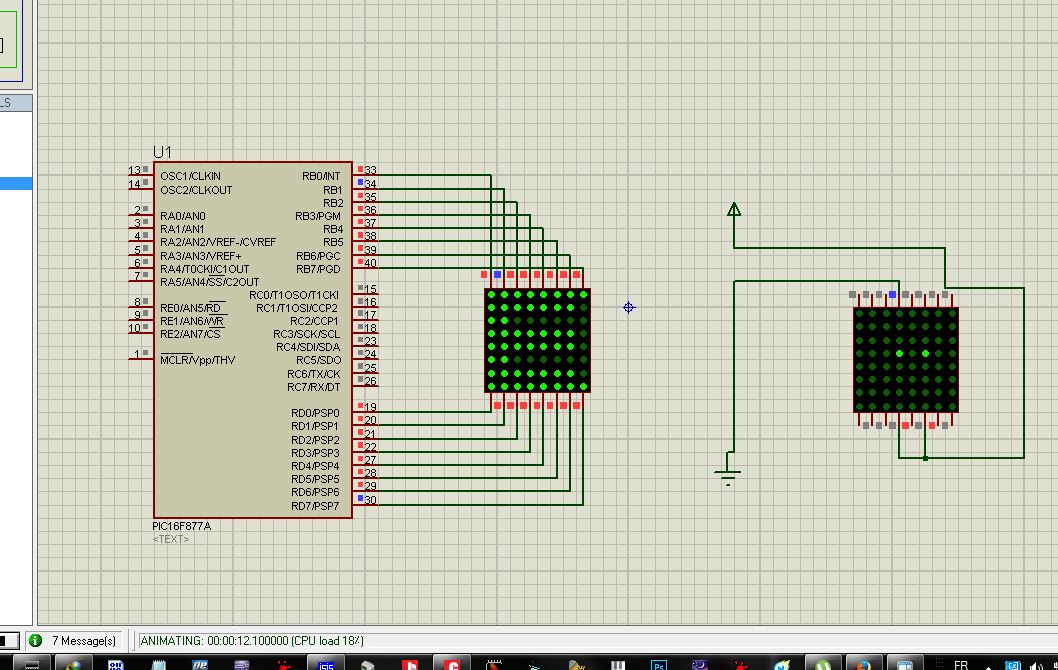

.وبعد التنفيذ ظهر الحرف ولكن به اقتطاع في أطرافه (يعني لم يظهر كاملا كما بالصورة)
فياترى أين الخطأ؟

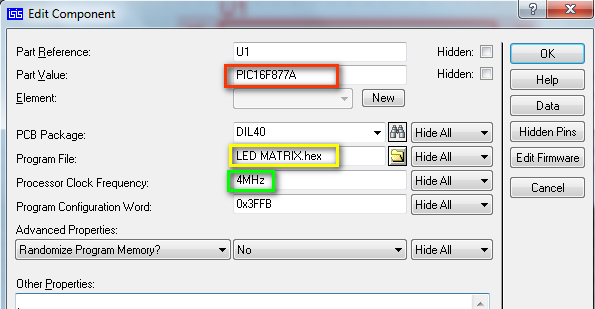

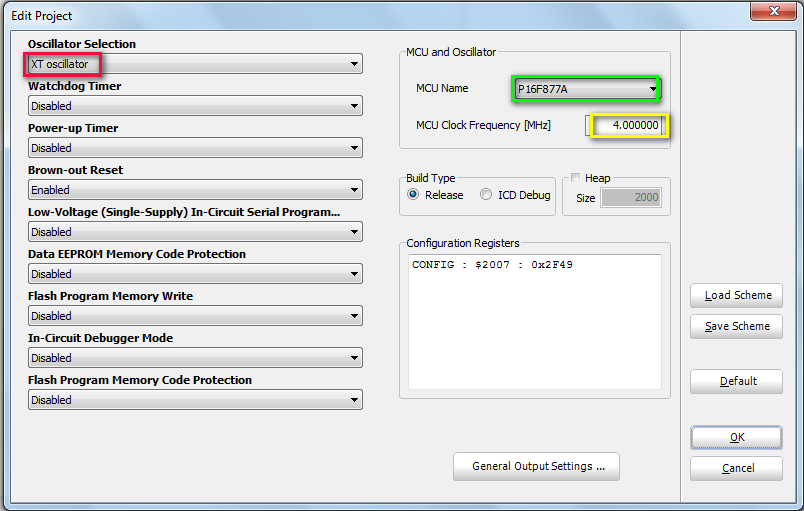

هل في البرنامج (الكود)؟ أم في بروتس؟ أم في الإعدادات؟ شكرا

void main()
{
trisd=0;
portd=0;
trisb=0;
portb=0;
loop:
portb=0b11111111;
portd=0b11111110;
 delay_us(300);

portb=0b11111111;
portd=0b11111101;
 delay_us(300);

portb=0b11000000;
portd=0b11111011;
 delay_us(300);

portb=0b11111111;
portd=0b11110111;
 delay_us(300);

portb=0b11111111;
portd=0b11101111;
 delay_us(300);

 portb=0b11000000;
portd=0b11011111;
 delay_us(300);

   portb=0b11111111;
portd=0b10111111;
 delay_us(300);

 portb=0b11111111;
portd=0b01111111;
 delay_us(300);

goto loop;}

[ياسين الحانوتي]

يبدو الخطأ في الكود بأكمله ,,
جرب هذا

void main()
{
trisd=0;
portd=0;
trisb=0;
portb=0;
loop:
portb=0b11111110;
portd=0b11111111;
 delay_us(300);

portb=0b11111101;
portd=0b01111111;
 delay_us(300);

portb=0b11111011;
portd=0b00000011;
 delay_us(300);

portb=0b11110111;
portd=0b01111111;
 delay_us(300);

portb=0b11101111;
portd=0b01111111;
 delay_us(300);

portb=0b11011111;
portd=0b00000011;
 delay_us(300);

portb=0b10111111;
portd=0b01111111;
 delay_us(300);

portb=0b01111111;
portd=0b11111111;
 delay_us(300);

goto loop;}

هذا يأخد مساحة كبيرة,, ضع مصفوفة بها بيانات صفوف الحرف مرتبة من اعلى الى الاسفل، وضع حلقة تكرار تعمل ازاحة للبور B وترسل قيم المصفوفة الى الD في كل مرة،، هذا أفضل..

[salah56bachir]

اقتباس المشاركة الأصلية كتبت بواسطة ياسين الحانوتي يبدو الخطأ في الكود بأكمله ,, جرب هذا [code]

السلام عليكم أخي ياسين الحانوتي
جربت الكود الذي تفضلت به واتضح أن الخلل من بروتس فجزاك الله خيرا

هذا يأخد مساحة كبيرة,, ضع مصفوفة بها بيانات صفوف الحرف مرتبة من اعلى الى الاسفل، وضع حلقة تكرار تعمل ازاحة للبور B وترسل قيم المصفوفة الى الD في كل مرة،، هذا أفضل.

ماتفضلت به قرأته لكن لم أستوعبه بعد..
إذا تكرمت وضح الفكرة التي أشرت إليها أعلاه ب [code] مستعملا المصفوفة ولك الشكر سلفا.

[ياسين الحانوتي]

اقتباس المشاركة الأصلية كتبت بواسطة salah56bachir السلام عليكم أخي ياسين الحانوتي جربت الكود الذي تفضلت به واتضح أن الخلل من بروتس فجزاك الله خيرا ماتفضلت به قرأته لكن لم أستوعبه بعد.. إذا تكرمت وضح الفكرة التي أشرت إليها أعلاه ب [code] مستعملا المصفوفة ولك الشكر سلفا.

تفضل أخي:

char  E[8] = {   255,127,3,127,127,3,127,255}     ;
               char i;
void main()
{
trisd=0;
portd=0;
trisb=0;
portb=0;

loop:
      portb=0b11111110;
      for(i=0;i<8;i++){

            PORTD=E[i];

            delay_us(300);

            asm bsf STATUS, C ;
            asm rlf portb ,1 ;

    }

goto loop;}

[salah56bachir]

اقتباس المشاركة الأصلية كتبت بواسطة ياسين الحانوتي تفضل أخي: char E[8] = { 255,127,3,127,127,3,127,255} ; char i; void main() { trisd=0; portd=0; trisb=0; portb=0; loop: portb=0b11111110; for(i=0;i<8;i++){ PORTD=E[i]; delay_us(300); } goto loop;}

السلام عليكم
بارك الله فيك أخي ياسين ...وصلت فكرة المصفوفة.
لكنني لم أفهم معنى الكود التالي:

asm bsf STATUS, C ;
            asm rlf portb ,1 ;

تقبل تحياتي.

[ياسين الحانوتي]

اقتباس المشاركة الأصلية كتبت بواسطة salah56bachir السلام عليكم بارك الله فيك أخي ياسين ...وصلت فكرة المصفوفة. لكنني لم أفهم معنى الكود التالي: asm bsf STATUS, C ; asm rlf portb ,1 ; تقبل تحياتي.

طبعا تبقى مجرد فكرة.. لا تنسى انه بامكانك ايجاد حلول أخرى ابسط

هذا كود بالأسمبلي يمكنك استبداله بهذا السطر في السي:

portb=~(~portb<<1);

(مع انها ترجمة غير دقيقة لكن سيؤدي نفس الوظيفة)

التعليمة rlf في الاسمبلي تعمل دوران للسجل portb بمقدار خانة واحدة نحو اليسار، وهذا ما نريد.. حتى ينتقل ال 0 ويشغل كل صف في الماتركس على حدى
التعليمة قبلها تضع في كل مرة 1 في بت ال CARRY BIT حتى تملئ الخانات الجديدة بالوحدات


في السي توجد الإزاحة:

portb<<1;

هذه ازاحة نحو اليسار خانة واحدة لكنها تملئ البتات الجديدة على اليمين بالأصفار ..
اتركك تفهم الحل أعلاه بالسي

تحياتي,,

[salah56bachir]

اقتباس المشاركة الأصلية كتبت بواسطة ياسين الحانوتي طبعا تبقى مجرد فكرة.. لا تنسى انه بامكانك ايجاد حلول أخرى ابسط هذا كود بالأسمبلي يمكنك استبداله بهذا السطر في السي: portb=~(~portb<<1); (مع انها ترجمة غير دقيقة لكن سيؤدي نفس الوظيفة) التعليمة rlf في الاسمبلي تعمل دوران للسجل portb بمقدار خانة واحدة نحو اليسار، وهذا ما نريد.. حتى ينتقل ال 0 ويشغل كل صف في الماتركس على حدى التعليمة قبلها تضع في كل مرة 1 في بت ال CARRY BIT حتى تملئ الخانات الجديدة بالوحدات في السي توجد الإزاحة: portb<<1; هذه ازاحة نحو اليسار خانة واحدة لكنها تملئ البتات الجديدة على اليمين بالأصفار .. اتركك تفهم الحل أعلاه بالسي تحياتي,,

شكرا جزيلا أخي ياسين على التوضيح...والعودة إلى أكواد لغة c
فقد جاءني الكود غريبا ذلك أنني لم أر أي كود بلغة الأسمبلي.
و بحكم أنني مبتدئ في هذا الميدان فإنني أفضل أن ألتزم بتعليمات c حتى لاأضل الطريق بين الأكواد الكثيرة...لك مني أطيب تحية.
